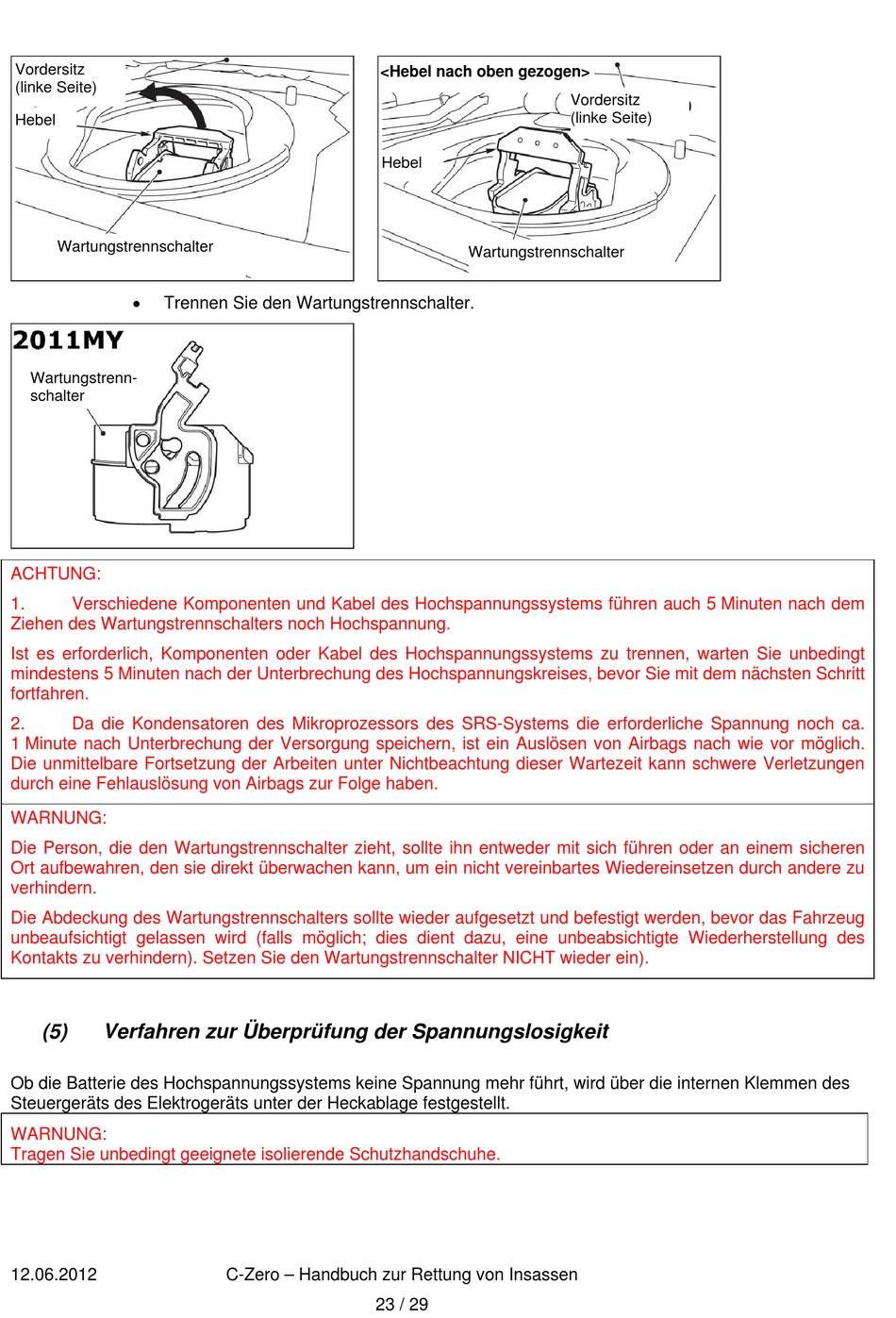

Verfahren Zur Überprüfung Der Spannungslosigkeit - CITROËN C-Zero Handbuch

Vordersitz
(linke Seite)
Hebel
Wartungstrennschalter

Trennen Sie den Wartungstrennschalter.
Wartungstrenn-
schalter
ACHTUNG:
1. Verschiedene Komponenten und Kabel des Hochspannungssystems führen auch 5 Minuten nach dem
Ziehen des Wartungstrennschalters noch Hochspannung.
Ist es erforderlich, Komponenten oder Kabel des Hochspannungssystems zu trennen, warten Sie unbedingt
mindestens 5 Minuten nach der Unterbrechung des Hochspannungskreises, bevor Sie mit dem nächsten Schritt
fortfahren.
2. Da die Kondensatoren des Mikroprozessors des SRS-Systems die erforderliche Spannung noch ca.
1 Minute nach Unterbrechung der Versorgung speichern, ist ein Auslösen von Airbags nach wie vor möglich.
Die unmittelbare Fortsetzung der Arbeiten unter Nichtbeachtung dieser Wartezeit kann schwere Verletzungen
durch eine Fehlauslösung von Airbags zur Folge haben.
WARNUNG:
Die Person, die den Wartungstrennschalter zieht, sollte ihn entweder mit sich führen oder an einem sicheren
Ort aufbewahren, den sie direkt überwachen kann, um ein nicht vereinbartes Wiedereinsetzen durch andere zu
verhindern.
Die Abdeckung des Wartungstrennschalters sollte wieder aufgesetzt und befestigt werden, bevor das Fahrzeug
unbeaufsichtigt gelassen wird (falls möglich; dies dient dazu, eine unbeabsichtigte Wiederherstellung des
Kontakts zu verhindern). Setzen Sie den Wartungstrennschalter NICHT wieder ein).
(5) Verfahren zur Überprüfung der Spannungslosigkeit
Ob die Batterie des Hochspannungssystems keine Spannung mehr führt, wird über die internen Klemmen des
Steuergeräts des Elektrogeräts unter der Heckablage festgestellt.
WARNUNG:
Tragen Sie unbedingt geeignete isolierende Schutzhandschuhe.
12.06.2012
<Hebel nach oben gezogen>
Hebel
C-Zero – Handbuch zur Rettung von Insassen
23 / 29
Vordersitz
(linke Seite)
Wartungstrennschalter
