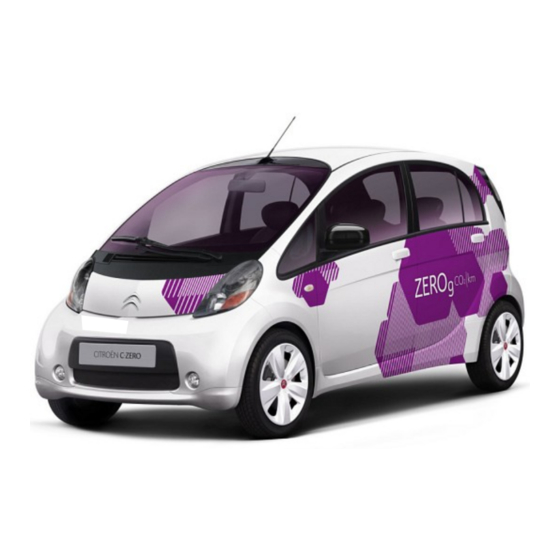

CITROËN C-Zero Handbuch

CITROËN C-Zero Handbuch

Vorschau ausblenden Andere Handbücher für C-Zero:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
C-Zero
Handbuch zur Rettung von Insassen
31/07/2012
20120626_C_Zero_Rescue_Manual_German.doc
1 / 29

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CITROËN C-Zero

Inhaltszusammenfassung für CITROËN C-Zero

  • Seite 1 C-Zero Handbuch zur Rettung von Insassen 31/07/2012 20120626_C_Zero_Rescue_Manual_German.doc 1 / 29...
  • Seite 2 Vorwort Der C-Zero ist ein mit einer Hochspannungsbatterie ausgestattetes Elektrofahrzeug. Das vorliegende Handbuch enthält Sicherheitsanweisungen, die bei einer Panne des Fahrzeugs oder während der Durchführung von Maßnahmen zur Rettung von Insassen nach einem Unfall zu beachten sind. Es beschreibt, wie man sich bei einem Unfall unter Beteiligung des Fahrzeugs absolut sicher verhält.

  • Seite 3: Inhaltsverzeichnis

    Über den CITROËN C-Zero.......................... 4     Haupteigenschaften..........................4     Äußere und innere Erkennungsmerkmale des C-Zero ................. 4     Informationen zu Hochspannungs- und 12-V-System ................6     Einbauorte und Beschreibung der Komponenten von Hochspannungs- und 12-V-System ....6  ...

  • Seite 4: Über Den Citroën C-Zero

    1. C-Zero-Logo 2. 2 Klappen: Normalladung und Schnellladung 3. Kein Auspuffrohr 4. Fahrgestellnummer 1. Logos Marke und Logo „Full Electric“ Das Logo „Full Electric“ befindet sich auf beiden Seiten des C-Zero. 2. Klappen für Normalladung und Schnellladung Schnellladung Normalladung 31/07/2012 20120626_C_Zero_Rescue_Manual_German.doc...
  • Seite 5 3. Kein Auspuffrohr Der C-Zero verfügt nicht über ein Auspuffrohr: 4. Fahrgestellnummer Die Fahrgestellnummer ist in das „Typenschild des Herstellers“ und in die „Seitenverkleidung“ geprägt. Die Modellnummer ist in das gemäß französischer Gesetzgebung vorhandene Schild mit Gewichtsangaben („plaque de tare“) des Fahrzeugs geprägt.

  • Seite 6: Informationen Zu Hochspannungs- Und 12-V-System

    Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) (in der rechten Verkleidung des Kofferraums) Untere Seitenverkleidung Die Fahrgestellnummer ist in das Schild der unteren Seitenverkleidung geprägt. Die Fahrgestellnummer des C-Zero enthält die Buchstabenfolge „NZKZZ“. Beispiel einer Fahrgestellnummer: VF71NZKZZBU9xxxxxx 2. Informationen zu Hochspannungs- und 12-V-System Einbauorte und Beschreibung der Komponenten von Hochspannungs- und 12-V-System Klappe für...

  • Seite 7: Technische Daten Des Lithium-Ionen-Batterieblocks

    Komponente Einbauort Beschreibung Antriebs- Am hinteren Wandelt den dreiphasigen Wechselstrom in Antriebskraft motor Antriebsstrang (Drehmoment) zum Antreiben des Fahrzeugs um. Bordladegerät/ Am hinteren Diese Komponente besteht aus einem DC/DC-Wandler und DC/DC-Wandler Antriebsstrang einem Bordladegerät: - Der DC/DC-Wandler verringert die Spannung der Lithium-Ionen- Batterie zur Speisung der 12-V-Batterie zur Versorgung der elektrischen Komponenten des Fahrzeugs (Scheinwerfer, Audiosystem etc.).

  • Seite 8: Sicherheitsmaßnahmen Wegen Hochspannung

    Sicherheitsmaßnahmen wegen Hochspannung Die folgenden Sicherheitsmaßnahmen sind wegen des Hochspannungssystems zu treffen: Isolierung des Der Hochspannungskreis ist von der Fahrzeugkarosserie isoliert. Hochspannungskreises Reduzierung des Risikos für einen Sämtliche Komponenten des Hochspannungssystems sind durch tödlichen elektrischen Schlag Behälter/Abdeckungen geschützt, die Hochspannungskabel sind dank ihrer Farbe orange farblich von den normalen Kabelsträngen zu unterscheiden.

  • Seite 9: Vorsichtsmaßnahmen Beim Umgang Mit Hochspannung

    3. Vorsichtsmaßnahmen beim Umgang mit Hochspannung Angesichts der Tatsache, dass der C-Zero mit einem Hochspannungskreis mit einer 330-V-Lithium-Ionen- Batterie für die Elektromotoreinheit sowie weitere Komponenten ausgestattet sind, muss vor jedem Rettungseinsatz an den Fahrzeugen sichergestellt sein, dass der Hochspannungskreis „isoliert“ und „unterbrochen“...

  • Seite 10: Vorsichtsmaßnahmen Bei Der Rettung Von Insassen

    Die nachstehend aufgeführten Vorsichtsmaßnahmen sind bei der Handhabung des Fahrzeugs am Unfallort einzuhalten. Identifizierung des Fahrzeugs Stellen Sie anhand der im Abschnitt Über den CITROËN C-Zero aufgeführten Unterscheidungsmerkmale fest, ob es sich beim beschädigten Fahrzeug tatsächlich um ein Elektrofahrzeug handelt. Tragen der persönlichen Schutzausrüstung (PSA) Vergewissern Sie sich, dass Sie gemäß...

  • Seite 11: Vorbereitung: Blockierung Und Stabilisierung Des Fahrzeugs

    WARNUNG: Vermuten Sie niemals, dass der elektrische Kontakt des C-Zero unterbrochen ist, bloß weil keine Geräusche vom Fahrzeug zu hören sind. Muss ein Rettungshelfer das Fahrzeug verlassen, ist ein Schild mit der Aufschrift „GEFAHR“ (siehe Beispiel am Ende dieses Dokuments) am Fahrzeug anzubringen, um Dritte bezüglich der Hochspannungsbatterie im Fahrzeug zu warnen.

  • Seite 12: Vorgehensweise Zur Handhabung Eines Beschädigten Fahrzeugs Am Unfallort

    eines beschädigten Fahrzeugs am Unfallort. Bringen Sie die Lage der Komponenten und die Verlegung der Kabel des Hochspannungssystems in Erfahrung. Informationen dazu finden Sie in Einbauorte und Beschreibung der Komponenten von Hochspannungs- und 12-V-System ACHTUNG: Lassen Sie das Fahrzeug auf keinen Fall unbeaufsichtigt, wenn der Unfallort oder das Fahrzeug für die Rettungshelfer nicht sicher ist.

  • Seite 13: Bei Einem Notfall Durchzuführende Maßnahmen

    1) Stellen Sie sicher, dass das Fahrzeug gegen Wegrollen gesichert ist (siehe Vorbereitung: Blockierung und Stabilisierung des Fahrzeugs). 2) Unterbrechen Sie das EV-System des Fahrzeugs mit einer der beiden folgenden beschriebenen Methoden:  Drehen Sie den Kontaktgeber des Elektromotors auf der Lenksäule in die Stellung „LOCK“ (siehe Verfahren zum UNTERBRECHEN des Kontakts mithilfe des Zündschlüssels), und ziehen Sie den Schlüssel ab.
  • Seite 14 4) Beginnen Sie mit der erforderlichen Rettungsmaßnahme, beispielsweise dem Aufschneiden der Karosserie (siehe nachstehendes Verfahren). Ist es erforderlich, eine Scheibe oder eine Tür zu entfernen, können Sie auf dieselbe Weise verfahren, wie bei einem herkömmlichen Fahrzeug. 5) Ziehen Sie den Wartungstrennschalter, sobald die Insassen aus dem Fahrzeug befreit wurden. -> Verfahren zum Entfernen des Wartungstrennschalters Aufschneiden der Fahrzeugkarosserie ...

  • Seite 15: Brennendes Fahrzeug

    Generatoren der Kopfairbags Beifahrer- Frontairbag Antriebsbatterie und Hochspannungskreis Fahrer- Batterie für Frontairbag Pyrotechnik (12 V) Brennendes Fahrzeug ACHTUNG: Verwenden Sie AUSSCHLIESSLICH ABC-Feuerlöscher (der Kontakt von festem Lithium mit Wasser kann eine Explosion hervorrufen).  Nicht an Ladevorrichtung angeschlossenes Fahrzeug Informieren Sie bei einem brennenden Fahrzeug sofort die Feuerwehr, und überprüfen Sie die folgenden Punkte: 1) Überprüfen Sie, ob Flüssigkeit aus der Batterie austritt.
  • Seite 16 (ist es nicht möglich, diesen zu trennen, zerstören Sie ihn mithilfe einer Stange oder eines anderen Werkzeugs). Belüftungskanal der Antriebsbatterie <Linkslenker> <Rechtslenker> 3) Befüllen Sie die Antriebsbatterie über den Belüftungsstutzen der Batterie mit Wasser. Belüftungsstutzen der Antriebsbatterie 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 16 / 29...

  • Seite 17: Vorgehensweise Beim Transportieren Eines Fahrzeugs

    Transportieren eines beschädigten Fahrzeugs Sie können das Fahrzeug zu Zwecken des Transports fahren, wenn es keine größeren Schäden aufweist. Fahren Sie es nicht, wenn eines der nachstehend aufgeführten Probleme beobachtet wird. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 17 / 29...

  • Seite 18: Vorsichtsmaßnahme Beim Fahrzeugtransport

    Wird das Fahrzeug mit den beiden Hinterrädern auf dem Boden rollend transportiert, kann es zu einem Fahrzeugbrand infolge eines Kurzschlusses kommen, da der Antriebsmotor (Elektromotoreinheit) durch die drehenden Hinterräder angetrieben wird. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 18 / 29...
  • Seite 19 Geschwindigkeit von 30 km/h nicht überschritten werden. Außerdem sollte die gefahrene Strecke so kurz wie möglich sein. Bringen Sie den Wählhebel während des Abschleppens in die Stellung „N“ (Neutral). 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 19 / 29...

  • Seite 20: Detaillierte Beschreibung Der Maßnahme

    1) Schalten Sie die Elektromotoreinheit aus, indem Sie den Kontaktgeber des Elektromotors auf der Lenksäule in die Stellung „LOCK“ drehen. ACHTUNG: Bitte beachten dass die Zündung erst dann ganz ausgeschaltet werden kann wenn der Getriebeschalthebel in Stellung P gebracht wurde. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 20 / 29...

  • Seite 21: Verfahren Zum Trennen Der Zusatzbatterie

    1) Öffnen Sie die Haube (die Entriegelung befindet sich auf der rechten Seite). 2) Ziehen Sie die Sicherung „Versorgungssteuergerät“ heraus (Sicherung Nr. 7 mit 15 A, siehe nachstehende Abbildung). 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 21 / 29...

  • Seite 22: Verfahren Zum Entfernen Des Wartungstrennschalters

    Wartungstrenn- (linke Seite) schalters Klettverschluss Fahrzeug- Abdeckung des front Wartungstrennschalters 3) Trennen Sie den Wartungstrennschalter; tragen Sie dabei persönliche Schutzausrüstung.  Ziehen Sie den Hebel des Wartungstrennschalters nach oben. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 22 / 29...

  • Seite 23: Verfahren Zur Überprüfung Der Spannungslosigkeit

    Ob die Batterie des Hochspannungssystems keine Spannung mehr führt, wird über die internen Klemmen des Steuergeräts des Elektrogeräts unter der Heckablage festgestellt. WARNUNG: Tragen Sie unbedingt geeignete isolierende Schutzhandschuhe. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 23 / 29...
  • Seite 24 2) Entfernen Sie die Abdeckung (4) des Steuergeräts des Elektrogeräts (5). 3) Stellen Sie sicher, dass am von der Hochspannungsbatterie kommenden Minuskabel und Pluskabel keine Spannung anliegt (siehe Markierung „q“). 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 24 / 29...
  • Seite 25 4) Setzen Sie die Abdeckung (4) wieder auf. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 25 / 29...

  • Seite 26: Sicherheit Der Umgebung Des Fahrzeugs

    GEFAHR! NICHT BERÜHREN! * Setzen Sie dieses Schild während der Durchführung von Maßnahmen am Hochspannungssystem auf das Dach des iOn/C-Zero. Falten Sie es entlang der gestrichelten Linie, damit es stabil steht. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 26 / 29...
  • Seite 27 Es wird empfohlen, während der gesamten Rettungsmaßnahmen ein Warnschild (siehe Beispiel oben) auf dem Fahrzeug anzubringen. Es ist ein Warnschild entsprechend der Gesetzgebung des jeweiligen Landes zu verwenden. 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 27 / 29...
  • Seite 28 Notizen: 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 28 / 29...
  • Seite 29 12.06.2012 C-Zero – Handbuch zur Rettung von Insassen 29 / 29...
