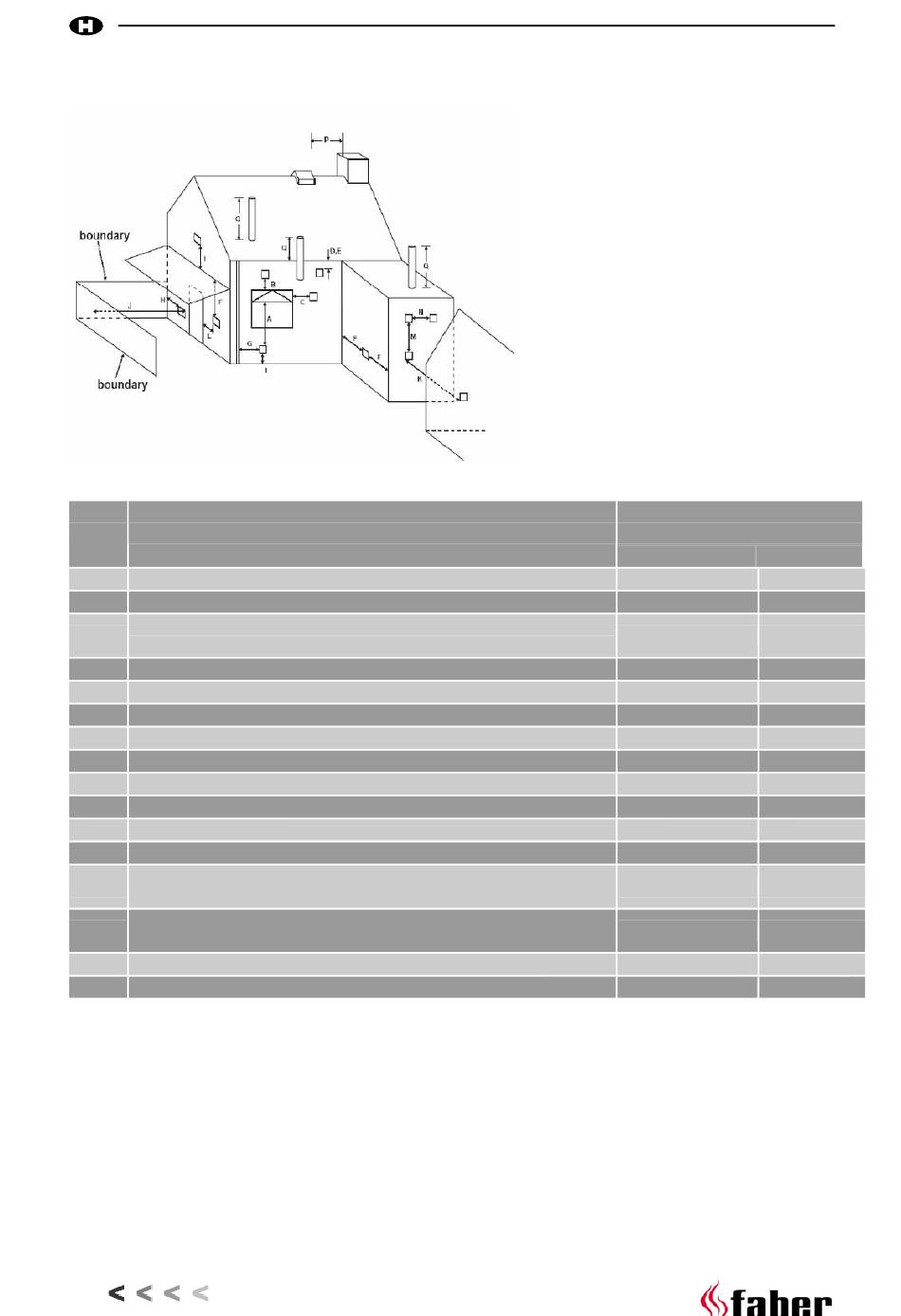

G Melléklet: Kivezető nyílás elhelyezése
Méret Kivezető nyílás elhelyezése
(7.5 kW nettó bemenet)
A Közvetlenül egy nyílás, szellőzőlyuk, nyíló ablak stb. alatt.
B Egy nyílás, szellőzőlyuk, nyíló ablak stb. fölött
Egy nyílás, szellőzőlyuk, nyíló ablak stb. mellett vízszintes
C
irányban.
D Esővízcsatorna, földcsatorna vagy szennyvízcsatorna alatt
E Eresz alatt
F Erkély vagy nyitott fészer fedele alatt
G Egy függőleges szennyvízcsatornától vagy földcsatornától
H Egy belső vagy külső saroktól
I Lapos tető vagy erkély szintje fölött
J A kivezető nyílással szembenéző felülettől
K Két egymással szemben álló kivezető nyílás között
L Egy nyitott fészer nyílásától, ami egy lakásba vezet
Függőleges irányban ugyanazon a falon található kivezető
M
nyílástól
Vízszintes irányban ugyanazon a falon található kivezető
N
nyílástól
P A tetőn található függőleges szerkezettől
Q A tető áttörése fölött
23
Csővezeték mérete
légmentesen zárt
Természetes Huzat
300 mm
300 mm
300 mm
500 mm
500 mm
600 mm
300 mm
600 mm
300 mm
600 mm
600 mm
1200 mm
1500 mm
300 mm
600 mm
500 mm
