A melléklet: Számítási példa
1. számítás:
A vízszintes kiterjedés kiszámítása 2a ábra:
Csővezeték hossza: C + E 1m + 1m
Könyök D = 2m
Teljes vízszintes hossz
Mérje meg vagy számolja ki a tényleges magasságot (Hvert)
Csővezeték hossza A
Tetőre szerelt kivezető nyílás
Teljes tényleges magasság
A 2. táblázat kiszámítása esetén: megengedett.
Távolítsa el a csővezeték szűkítőjét!
2. számítás:
2 m
2 m
4 m
1 m
1 m
2 m

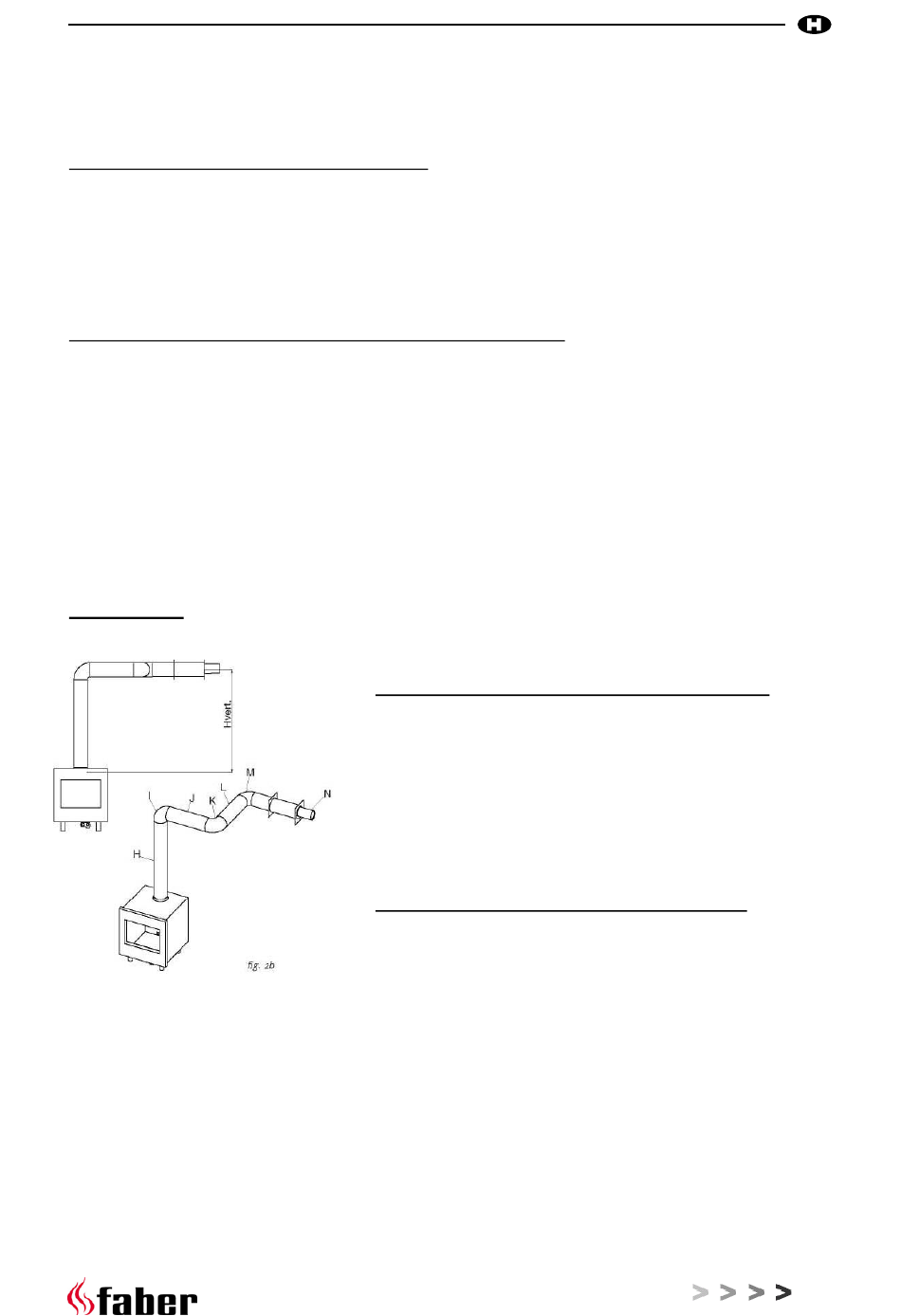

A vízszintes távolság kiszámítása (2b. ábra)
Csővezeték hossza J + L = 0,5 + 0,5
Könyök K + M = 2m + 2m
Kivezető nyílás
Teljes vízszintes hossz
Tényleges magasság (Hvert) kiszámítása
Csővezeték magassága H
A 2. táblázat kiszámítása esetén:
lehetséges.
1 m
4 m
1 m
6 m
1 m
Kombináció nem
