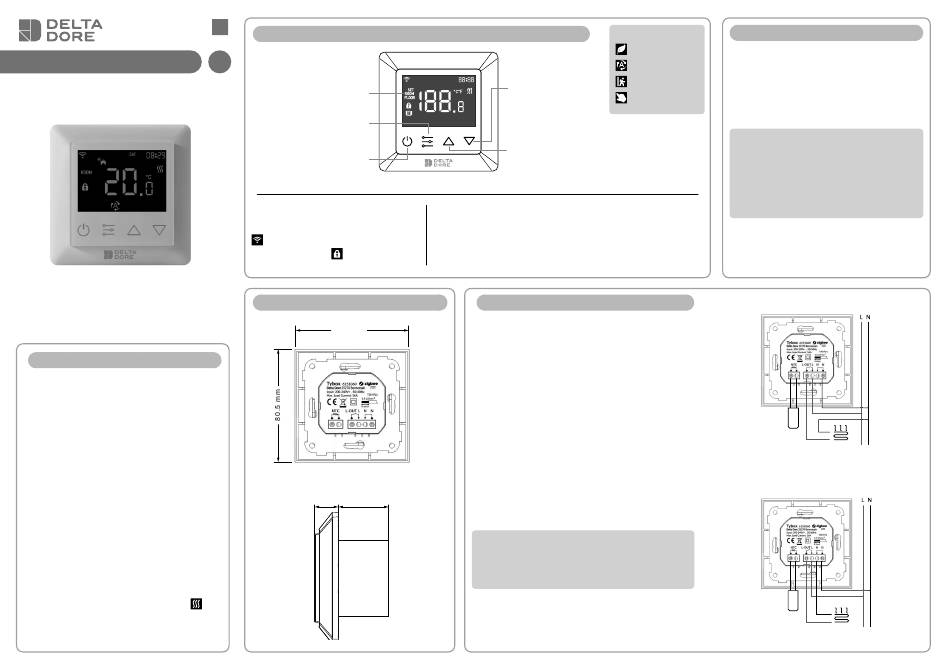

Tybox Zigbee 16A WH
Tybox Zigbee 16A BK
www.deltadore.com
Sikkerhet og advarsler
Viktig: Les hele instruksjonen før
installasjon.
• ADVARSEL: Spenningstilførselen må være slått av
under installasjonen
• IKKE utfør installasjonen når enheten er tilkoblet
strøm.
• Diagrammene som følger med er forenklet, slik at alt
skal være tydelig. Beskyttelse og annet tilbehør som
kreves av standarder er ikke illustrert. - Du må følge
forskriftene og normene.
Tilkoblede eller nærliggende enheter må ikke generere
kraftige forstyrrelser (direktiv 89/336/EEC).
• Termostaten er en trådløs termostat for
oppvarmingssystemer som overholder Zigbee 3.0
trådløse protokollstandarder. Termostaten kan styres
manuelt, lokalt eller eksternt via Tydom (Home/Pro)
som støtter Zigbeee.
Intern beskyttelse mot overoppheting
Termostaten har en innebygget sikkerhetsfunksjon,
som sørger for å skru av varmen hvis den interne
temperaturen i termostaten blir for høy. Ikonet
vil blinke langsomt helt til temperaturen er tilbake
på normalt nivå, termostaten vil etter dette fungere
normalt igjen.
NO
Skjerm- og knappeoversikt
Digital skjerm
Meny / Bekreft / modus-
knappen
PÅ / AV-knappen
Ikonbeskrivelse
Når termostaten legges til et Zigbee-nettverk:
ikonet slås på
Tastaturlås aktivert:
ikonet slås på.
Mål
80.5 mm
23 mm
28,5 mm
4 driftsmoduser
Ned-knapp:
Senker den innstilte
temperaturen,
eller reduserer
parameterverdien.
Opp-knapp:
øker den innstilte temperaturen,
eller øker parameterverdien.
SET-ikonet slås på: temperaturen for settpunktet vises.
ROOM-ikonet slås på: den reelle romtemperaturen vises.
FLOOR-ikonet slås på: temperaturen for gulvsettpunktet vises.
Koblingsskjema
Denne termostaten kan kun installeres av en autorisert
elektriker. Gi instruksjonene til den autoriserte
elektrikeren som installerer termostaten.
1. Fjern emballasje på termostaten og bakplaten.
2. SØRG FØRST FOR AT STRØMMEN ER SLÅTT
AV, og verifiser deretter med et måleinstrument/
multimeter.
3. Koble ledninger til riktige klemmer. For å åpne til
koblingspunktet dytt en liten stjerneskrutrekker inn
i sporet under hver terminal, slik at de åpnes. Følg
koblingsskjemaet og instruksjonene nedenfor:
• Tilkobling:
Koble L og N til terminalene i henhold til
koblingsskjema.
• Utgang:
Ledningene til varmeelementet kobles til L og N
(L-OUT).
ADVARSEL:
Tverrsnittet på lederne skal være i samsvar med
kravene til forskriftene. Benyttes det ledninger med
for lite tverrsnitt vil temperaturen i termostaten kunne
oppnå uønsket temperaturøkning.
Plassering
Ettersom sensoren for temperaturmåling er
Sleep (natt),
plassert inne i termostaten, må du installere
Auto (tidsplan),
termostaten i en innfelt boks:
Absence (fravær),
- på en tilgjengelig vegg i 1,50 m høyde.
Manual (komfort)
- god avstand fra en varmekilde, peis, sollys eller
trekk (vinduer, dører).
VIKTIG:
Ikke installer termostaten på en yttervegg,
eller et rom som ikke er oppvarmet (f.eks.
garasje osv.). Røret i den innfelte boksen må
isoleres, (med propp eller tettemasse), slik
at det ikke oppstår uønsket trekk som kan
påvirke sensoravlesningen.
Koblingsskjema 1
Gulvsensor
(valgfritt)
Koblingsskjema 2
Gulvsensor
(valgfritt)
8
