DELTA DORE Tybox 5701FP Schnellstartanleitung

Tybox 5701FP - 5702FP - RF6700FP
mode
FR Guide de démarrage rapide
NL Snelstartgids
DE Schnellstartanleitung
IT Guida rapida
EN Quick start guide
ES Guía de inicio rápido
Tybox 5701 FP
Tybox 5101 RF 6700 FP
+
mode
1. Notice web détaillée / Gedetailleerde gebruiksaanwijzing online / Detaillierte Web-Anleitung / Istruzioni web dettagliate / Detailed
instructions / Manual de instalación en la página web

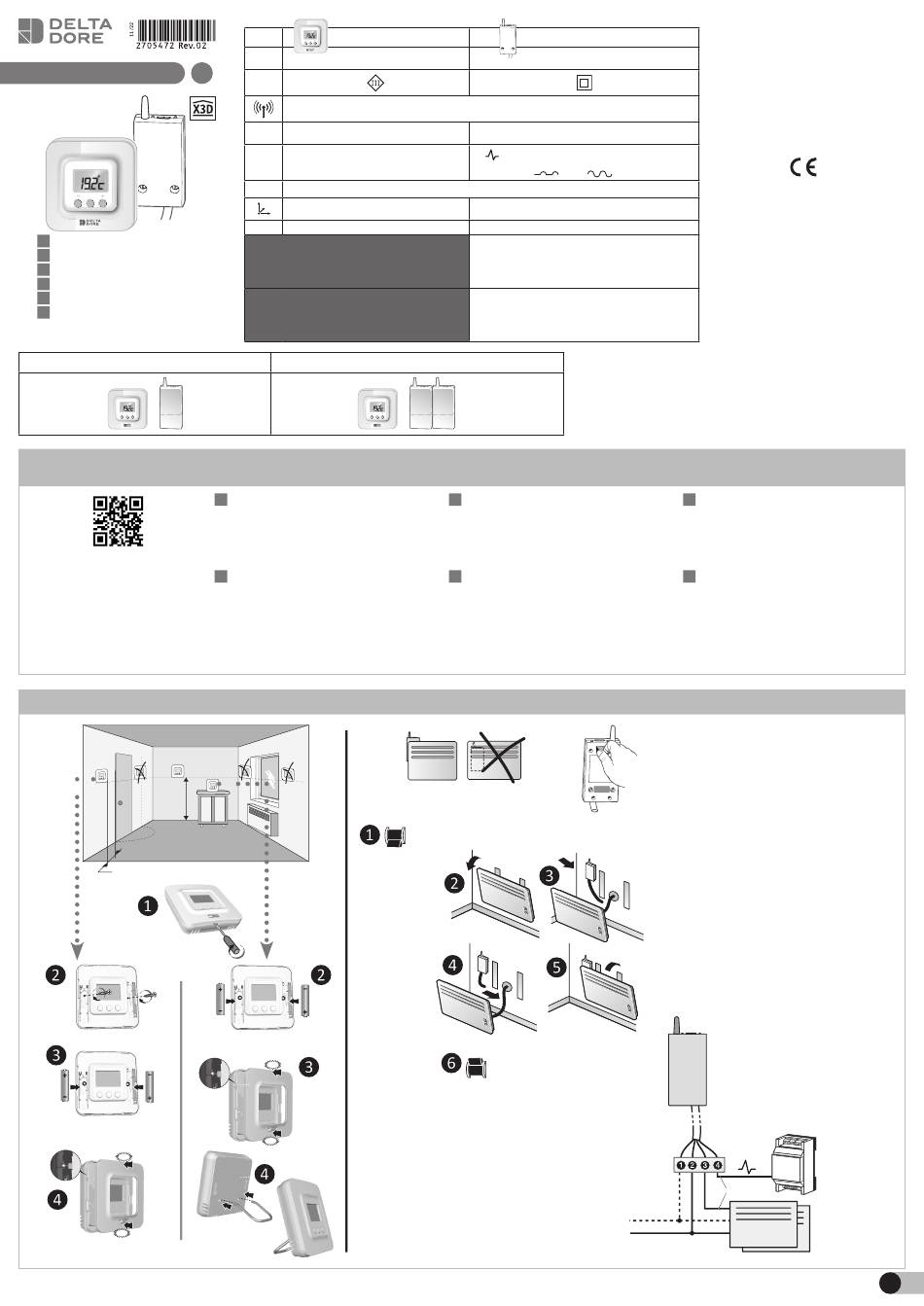

2. Installation / Installatie / Installation / Installazione / Installation / Instalación
mode
~1,50 m
> 20 cm
2 x 1,5V - AAA LR03
Click
Click
Tybox 5101
mode
2 x 1,5V LR03 - AAA Alkaline
868,7 MHz -> 869.2 MHz (EN 300 220) - 300 m max.Maximum wireless power < 10 mW -
Output /
Input
°C
80 x 84 x 21 mm
IP 20
Tybox 5702 FP
Tybox 5101
mode
FR
Notice web détaillée : scannez le QR Code.
- Préconisations d'installation,
- Association d'un détecteur d'ouverture,
- Association à l'appli Tydom,
- Fonctions avancées,
- Aide...
NL
Gedetailleerde gebruiksaanwijzing online: scan de
QR-code.
- Aanbevelingen voor installatie,
- Koppeling met een openingsdetector,
- Koppeling met de Tydom-app,
- Geavanceerde functies,
- Hulp...
mode
mode
mode
230V~
50 Hz
2 x 1,5V - AAA LR03
Click
Click
RF 6700FP
230 V~ +/-10%, 50 Hz
Category 2 receiver
100 mA max., 230V - Type 1.Y
Fil pilote (Confort/Arrêt) - Pilot wire (Comfort/Stop)
Délestage/ Delesteur/ Lastabwurf / Interruzione /
Load shedding (option) / Racionalizado
115V or
-10°C / +40°C
54 x 140 x 25 mm
Température d'essai à la bille : 75°C
Verwekingspunt aan kogelmethode: 75°C
Temperatur Kugeldruckprüfung: 75°C
Temperatura per la prova della biglia: 75°C
Ball test temperature: 75°C.
Temperatura máxima soportada en laboratorio: 75°C
Tension assignée de choc : 2500V
Toegekende stootspanning: 2500 V
Bemessungsstoßspannung: 2500 V
Tensione nominale di resistenza alla sovratensione: 2500 V
Rated impulse withstand voltage: 2500V
Tensión nominal de choque: 2500V
2 x RF 6700 FP
+
DE
Detaillierte Web-Anleitung: Scannen Sie den QR-Code.
- Installationshinweis,
- Zuordnung eines Öffnungsmelders,
- Zuordnung zur Tydom-App,
- Erweiterte Funktionen,
- Hilfe...
IT
Istruzioni web dettagliate: scansiona il codice QR.
- Consigli di installazione,
- Associazione sensore di apertura,
- Associazione all'app Tydom,
- Funzioni avanzate,
- Aiuto...
OFF
ON
❶ N : Bleu, Blauw, Blau, Blu, Blue, Azul
❷ L : Marron, Bruin, Braun, Marrone, Brown, Marrón
❸ FP : Noir, Zwart, Schwarz, Nero, Black, Negro
❹ Délest : Gris, Grijs, Grau, Grigio, Grey, Gris
0,4W
230V
IP44
EN
For detailed instructions: scan the QR code.
- Installation guidelines
- Pairing of a door/window magnetic contact,
- Pairing with the Tydom app
- Advanced features
- Help...
ES
Manual de instalación en la página web: escanear el
código QR.
- Recomendaciones de instalación
- Asociación de un detector de apertura,
- Asociación con la app Tydom,
- Funciones avanzadas,
- Ayuda...
Fixation par vis ou adhésifs
Bevestiging met schroeven of plakband
Befestigung durch Schrauben oder Klebeband
Montaggio a vite o adesivo
Fixed by screws or adhesive tabs
Fijación mediante tornillos o adhesivos
50 m max.
N
L
x 2 max.
www.deltadore.com
(Option)
Fil pilote
