Inbetriebnahme

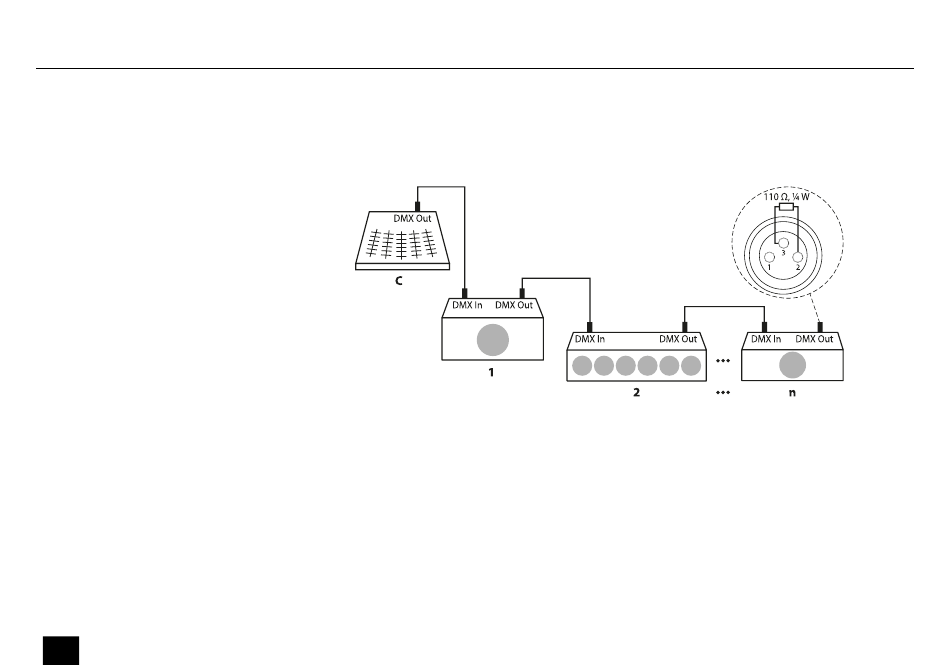

Anschlussschema „DMX"
Netzteil anschließen
Gerät einschalten
DMX Controller SDC-16
12
DMX-Controller
Verbinden Sie den DMX-Ausgang des Geräts (C) mit dem DMX-Eingang des ersten DMX-
Gerätes (1). Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten
und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des
letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abgeschlossen ist.
Verbinden Sie das mitgelieferte 9-V-Netzteil mit dem Eingang für die Spannungsversorgung
am Gerät und stecken Sie anschließend den Netzstecker in die Steckdose.
Schalten Sie das Gerät mit dem Hauptschalter auf der Geräterückseite ein, nachdem alle Kabel‐
verbindungen hergestellt wurden. Das Gerät ist sofort betriebsbereit, das Display zeigt die
aktuelle DMX-Startadresse, beispielsweise „A001" .
