Demontage

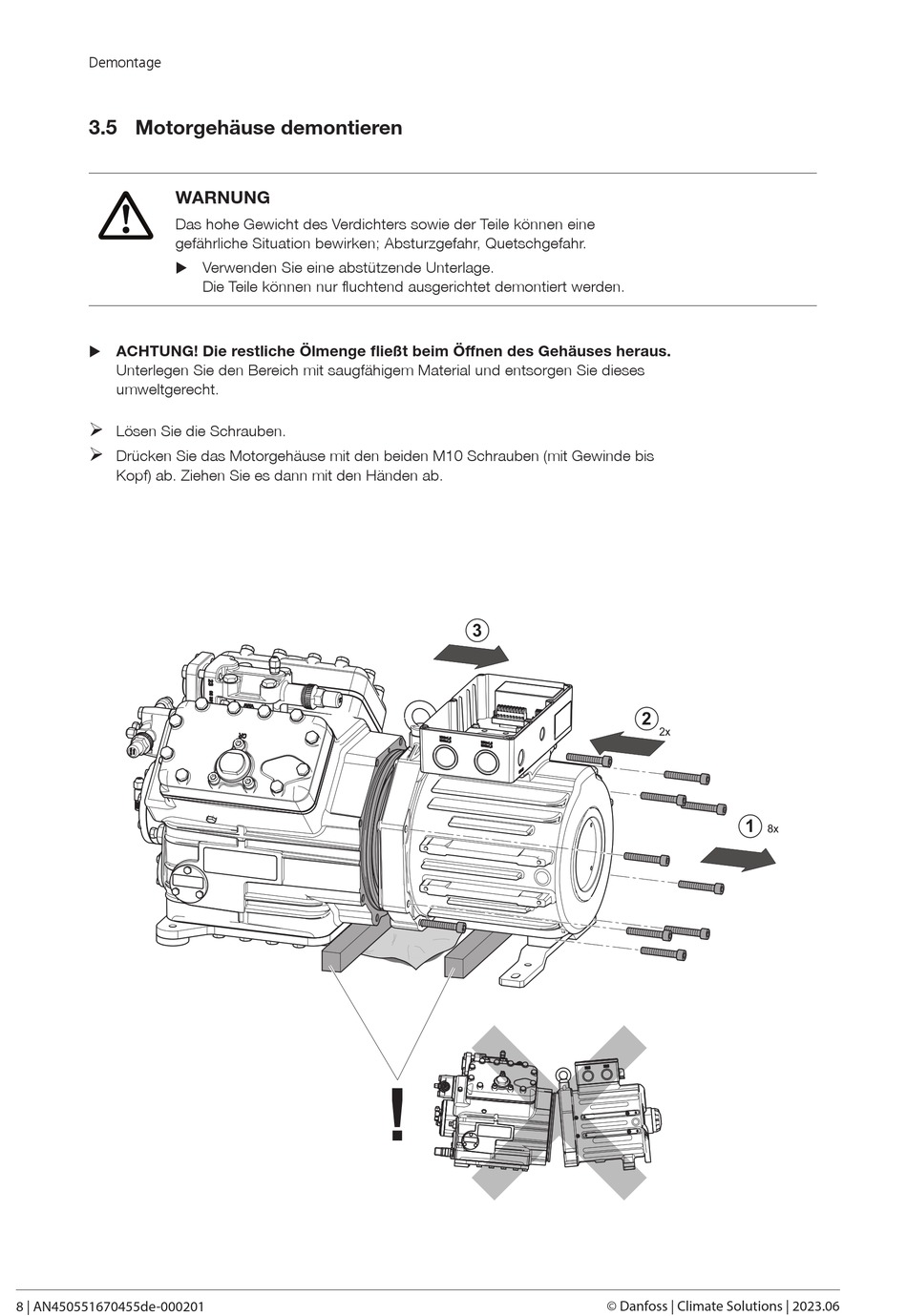

3.5 Motorgehäuse demontieren
WARNUNG
Das hohe Gewicht des Verdichters sowie der Teile können eine
gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr.
X
X ACHTUNG! Die restliche Ölmenge fließt beim Öffnen des Gehäuses heraus.
Unterlegen Sie den Bereich mit saugfähigem Material und entsorgen Sie dieses
umweltgerecht.
¾
Lösen Sie die Schrauben.
¾
Drücken Sie das Motorgehäuse mit den beiden M10 Schrauben (mit Gewinde bis
Kopf) ab. Ziehen Sie es dann mit den Händen ab.
8 | AN450551670455de-000201
Verwenden Sie eine abstützende Unterlage.
Die Teile können nur fluchtend ausgerichtet demontiert werden.
3
!
2
2x
1
8x
© Danfoss | Climate Solutions | 2023.06
