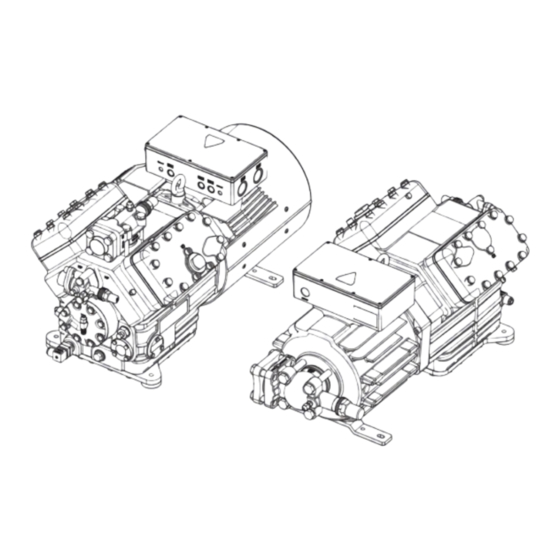

- Seite 1 HG(HA)4, HG(HA)5, HG(HA)6 ® BOCK Installationsanleitung E-Motor für den Einbau in Motorgehäuse mit Schiebesitz, ab Ausführungsschlüssel 019 Originalanleitung AN450551670455de-000201...
-
Seite 2: Haftung Und Gewährleistung
Dieses Symbol weist darauf hin, dass Teile mit Kältemaschinenöl (Ölsorte siehe Verdichter-Typschild) vor der Montage zu benetzen sind. • Dieses Symbol gibt das erforderliche Anzugsdrehmoment für die betreffende Schraube an. 2 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... -
Seite 3: Wichtige Voraussetzungen
Klären Sie vorab die Gegebenheiten am Einbauort wie Einbauverhältnisse, Hebezeug, Lichtverhältnisse, Sauberkeit. ¾ Halten Sie Werkzeug bereit. Zum Abdrücken des Motorgehäuses benötigen Sie zwei M10 Schrauben mit mindestens 55 mm Gewindelänge. © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 3... -
Seite 4: Demontage
Entfernen Sie die Schutzkappe und öffnen das Ventil. Erstickungsgefahr! Kältemittel vorschriftsgemäß auffangen. Lassen Sie den Druck sich vollständig abbauen. Gebrauchsanleitung Druckmanometer beachten. 1/8" NPTF 1/8" NPTF 1/8" NPTF 1/8" NPTF 4 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... - Seite 5 Demontieren Sie die Ölablassschraube und das Ölsieb. Während das Öl abläuft, können Sie die nächsten Arbeitsschritte ausführen. ¾ Inspizieren Sie den Zustand des Öles. Reinigen Sie das Ölsieb. SW12 max. 7 l © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 5...
-
Seite 6: Luftleithaube Demontieren (Nur Bei Ha)
Demontage 3.3 Luftleithaube demontieren (nur bei HA) 6 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... -
Seite 7: Elektrische Anschlüsse Lösen
Lösen Sie die elektrischen Anschlüsse im Klemmenkasten. ¾ Demontieren Sie das Klemmbrett. ¾ Lösen Sie den Elektroanschluss des Ventilators (nur bei HA). ¾ Demontieren Sie den Ventilator (nur bei HA). © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 7... -
Seite 8: Motorgehäuse Demontieren
Unterlegen Sie den Bereich mit saugfähigem Material und entsorgen Sie dieses umweltgerecht. ¾ Lösen Sie die Schrauben. ¾ Drücken Sie das Motorgehäuse mit den beiden M10 Schrauben (mit Gewinde bis Kopf) ab. Ziehen Sie es dann mit den Händen ab. 8 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... -
Seite 9: Stator Demontieren
Lösen Sie die Statorschraube. GEFAHR! Stromschlaggefahr. Beschädigen Sie keine Kabel sowie Bauteile. Ziehen Sie den Stator heraus. Führen Sie hierbei die Kabel mit der Hand behutsam mit. F = max. 40 kg © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 9... -
Seite 10: Stator In Das Motorgehäuse Fügen
Anschlag in das Motorgehäuse. Führen Sie hierbei die Kabel mit der Hand mit. ¾ Schrauben Sie die Statorschraube ein. Die Aushärtezeit beträgt 6 Stunden. Die Statorschraube darf nur einmal verwendet werden. SW 4 SW ?? = ?? Nm 10 Nm 10 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... -
Seite 11: Elektroanschlüsse Im Klemmenkasten Verbinden
Verwenden Sie eine neue Dichtung. Ölen Sie diese leicht ein. ¾ Verbinden Sie die Elektroanschlüsse gemäß der Darstellung auf Seite 12. 10 x SW 13 SW ?? = ?? Nm 34 Nm © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 11... -
Seite 12: Klemmbrett-Unterseite
Anschluss für PTC-Fühler Anschlussbelegung am Klemmbrett mit Stern/Dreieck-Schaltung (Y/∆) Kabelbaum (1) blau (weiß) schwarz Klemmbrett-Unterseite ACHTUNG! Unbedingt auf richti- gen Anschluss der Kabelbäume achten! blau (weiß) schwarz Kabelbaum (2) Anschluss für PTC-Fühler 12 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... -
Seite 13: Motorgehäuse Montieren
Das hohe Gewicht des Verdichters sowie der Teile können eine gefährliche Situation bewirken; Absturzgefahr, Quetschgefahr. Richten Sie die Teile zueinander fluchtend aus und unterstützen diese. SW ?? = ?? Nm SW 8 SW 8 75 Nm © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 13... -
Seite 14: Fertig Montieren Und Elektrisch Anschließen
Montieren Sie den Deckel am Klemmenkasten. GEFAHR! Führen Sie die weiteren Arbeitsschritte wie „Öl auffüllen“ etc. vorschriftsgemäß anhand der Betriebsanleitung aus. Siehe Betriebsanleitung, insbesondere Kapitel „Inbetriebnahme“. SW 5 SW ?? = ?? Nm 15 Nm 14 | AN450551670455de-000201 © Danfoss | Climate Solutions | 2023.06... - Seite 15 © Danfoss | Climate Solutions | 2023.06 AN450551670455de-000201 | 15...
