5.
FEUCHTEKALIBRATION
Bei Messumformern der Serie EE99-1 stehen zwei Kalibrationsverfahren zur Verfügung:
-
1 Pkt. Feuchtekalibration: schnelle und einfache Kalibration an einem definierten Feuchtepunkt
(Arbeitspunkt).
-
2 Pkt. Feuchtekalibration: einfache Kalibration für genaue Messergebnisse über den gesam-
ten Feuchtemessbereich.
•
V or Kalibration empfiehlt es sich, den Messumformer und die Kalibrationsvorrichtung
(z.B. HUMOR 20,...) mindestens 4h im selben, temperaturstabilen Raum zu lagern!
•
W ährend der gesamten Kalibration ist auf konstante Temperatur zu achten!
•
F ür eine Kalibration muss der Fühler min. 30 min in der Referenzfeuchte stabilisiert
werden!
•
V or einer Rekalibration sollte die verschmutze Filterkappe getauscht werden!
5.1
2 Pkt. Feuchtekalibration
Für genaue Einstellungen über den gesamten Feuchtebereich bzw. nach Tausch des
Sensorelementes empfiehlt sich eine 2 Pkt. Feuchtekalibration.
•
Die Kalibration sollte beim unteren Kalibrationspunkt gestartet werden!
•
Bei einer 2 Pkt. Feuchtekalibration sollten die 2 Kalibrationspunkte einen Abstand von >
30%r.F. aufweisen!

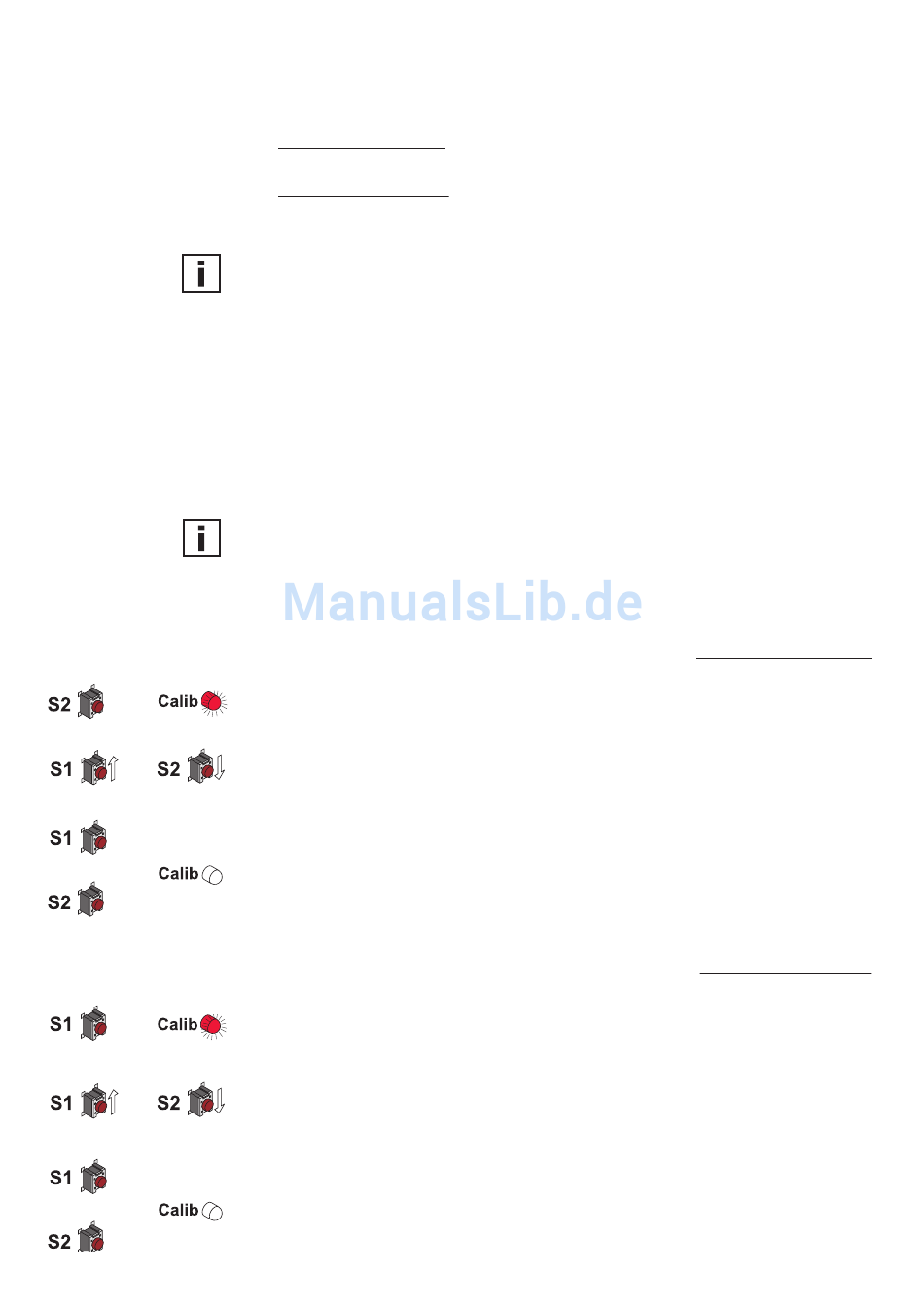

Ablauf der 2 Pkt. Feuchtekalibration (Start beim unteren Kalibrationspunkt):
1. Positionierung des Fühlers in der Referenzfeuchte 1 (unterer Kalibrationspunkt) und
Stabilisierung für mindestens 30 min.
2. TASTER S2: Durch mind. 3 sek. langes Drücken wird die Routine für den unteren
Kalibrationspunkt gestartet. Der Kalibrationsmode wird durch das Leuchten der LED "Calib"
und durch das Symbol "CAL" im LCD Display angezeigt.
3. TASTER S1 (up) und S2 (down): Durch Drücken der beiden Tasten wird der Messwert
in 0,1% Schritten auf den Referenzwert abgeglichen. Der Messwert kann entweder am
Display abgelesen oder am Ausgang gemessen werden.
4. TASTER S1: Durch mind. 3 sek. langes Drücken wird der Kalibrationswert gespeichert
und die Routine verlassen. Das Verlassen des Kalibrationsmodes wird durch das
Deaktivieren der LED "Calib" und dem Symbol "CAL" im LCD Display angezeigt.
TASTER S2: Durch mind. 3 sek. langes Drücken wird die Routine verlassen ohne die
Kalibrationswerte zu speichern. Das Verlassen des Kalibrationsmodes wird durch das
Deaktivieren der LED "Calib" und dem Symbol "CAL" im LCD Display angezeigt.
5. Positionierung des Fühlers in der Referenzfeuchte 2 (oberer Kalibrationspunkt) und
Stabilisierung für mindestens 30 min.
6. TASTER S1: Durch mind. 3 sek. langes Drücken wird die Routine für den oberen
Kalibrationspunkt gestartet. Der Kalibrationsmode wird durch das Leuchten der LED "Calib"
und durch das Symbol "CAL" im LCD Display angezeigt.
7. TASTER S1 (up) und S2 (down): Durch Drücken der beiden Taster wird der Messwert
in 0,1% Schritten auf den Referenzwert abgeglichen. Der Messwert kann entweder am
Display abgelesen oder am Ausgang gemessen werden.
8. TASTER S1: Durch mind. 3 sek. langes Drücken wird der Kalibrationswert gespeichert
und die Routine verlassen. Das Verlassen des Kalibrationsmodes wird durch das
Deaktivieren der LED "Calib" und dem Symbol "CAL" im LCD Display angezeigt.
TASTER S2: Durch mind. 3 sek. langes Drücken wird die Routine verlassen ohne die
Kalibrationswerte zu speichern. Das Verlassen des Kalibrationsmodes wird durch das
Deaktivieren der LED "Calib" und dem Symbol "CAL" im LCD Display angezeigt.
