Centro-Jet
NETZANSCHLUSS
DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN.
DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN
DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE
ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V
VERFÜGT.
ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT.
JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN
ZU GARANTIEVERLUST.
Der Radial-Impulsventilator ist nicht für den Einzelbetrieb ausgelegt. Der Ventilator muss in das Lüftungs- oder Entrauchungssystem integriert und
mit einer automatischen Steuerung ausgestattet sein.
Der Ventilator ist für den Anschluss an ein Drehstromnetz gemäß den in der Tabelle im Abschnitt Technische Daten angegebenen Parametern
ausgelegt.
Bei der Auswahl des passenden Leitungsschutzschalters ist auf die maximale Drahttemperatur zu achten, welche vom Leitertyp, der Isolierung,
Länge und Verlegungsart des Leiters und Montageart (aufhängbare Montage, Kanalmontage oder Wandmontage) abhängig ist.
Der Anschluss eines Entrauchungsventilators muss mit einem Kabel mit der erforderlichen Feuerwiderstandsdauer erfolgen. Die Qualität und
Montage des feuerbeständigen Netzkabels sollte einen störungsfreien Betrieb des Ventilators während eines Brandes gewährleisten. Der Elektromotor
des Ventilators hat keinen integrierten Wärmeschutz, der bei der Auswahl des Motorstarters oder der Schütze berücksichtigt werden sollte.
Der Anschluss des Ventilatormotors an das Stromnetz erfolgt über die
Klemmleiste X1 gemäß Anschlussschema und Klemmenbezeichnung. Die
Klemmenleiste und der Klemmenaufkleber befinden sich im Anschlusskasten.
Der Anschlusskasten befindet sich im Gehäuse des Ventilators.

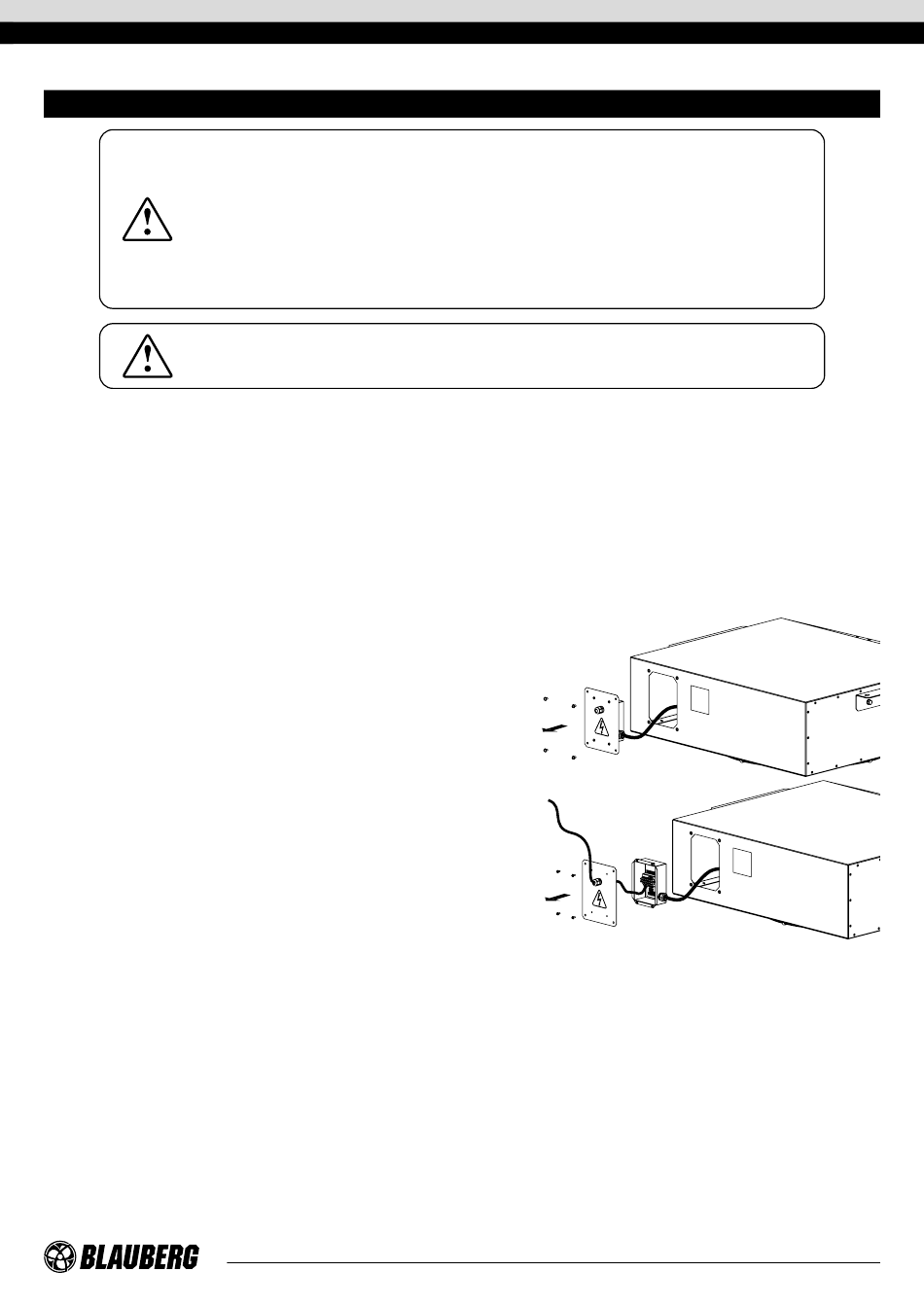

Anschlussreihenfolge:
•
Lösen Sie die Schrauben an der Wand des Ventilatorgehäuses, mit denen
der Anschlusskasten befestigt ist, und nehmen Sie ihn aus dem Gehäuse.
•
Lösen Sie die Schrauben, mit denen der Anschlusskastendeckel befestigt
ist, und nehmen Sie ihn ab.
•
Ziehen Sie das Kabel durch die luftdichte Kabeldurchführung am
Anschlusskastendeckel und nehmen Sie die elektrischen Anschlüsse
gemäß dem Schema vor.
•
Bringen Sie den Anschlusskasten wieder an.
