Verbinden Sie die Blau/Weiß Leitung mit dem Handbremssignal (Massesignal). Wenn das
Handbremssignal nicht verfügbar ist, verbinden Sie die Leitung mit der Blau/Schwarze
Leitung. ( Zündung / Kl. 15).
**
Optionale, alternative Verbindungen: Diese Verbindungen sollten nur hergestellt werden,
wenn das System mit einer externen Sirene oder einer Rückfahrkamera kombiniert wird.
Weitere Informationen finden Sie im Abschnitt zu den Funktionen und zur Programmtabelle.
.
F
1
1

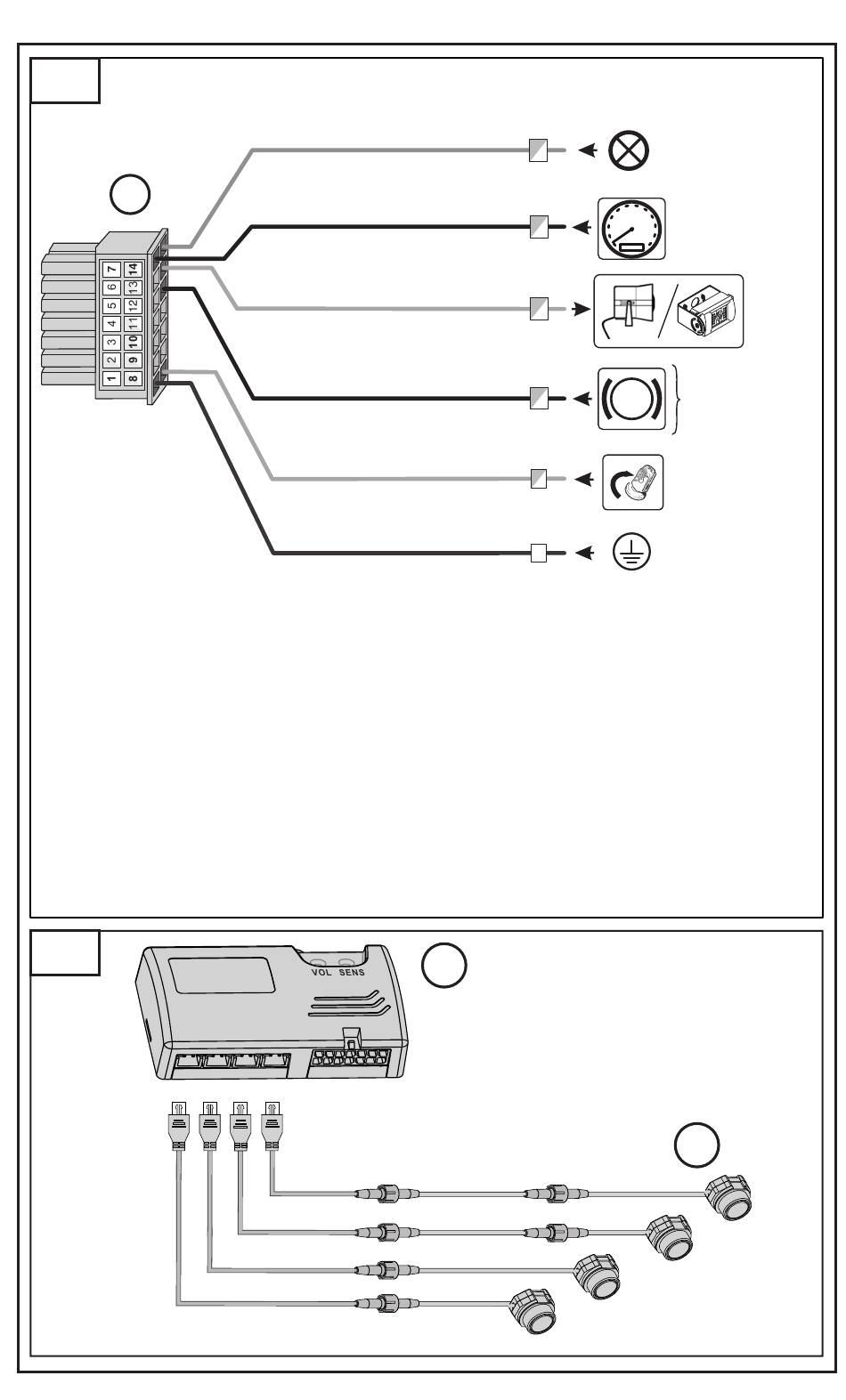

Anschlussplan
Gelb/Blau
(Eingang Blinker)
Gelb/Schwarz
(Eingang Geschwindigkeitssignal)
Rot/Grau
(Ausgang für externes Horn)
Weiß/Blau
(Eingang Handbremse)
Blau/Schwarz
(Zündung / Kl.15)
Braun
2
3
4
2
3
4
Einbau
7
14
13
12
8
1
(Masse)
1
9.0 m
7.0 m
4.5 m
2.5 m
Seite 8
**
Optional
Km/h
888888
**
Optional
*
muss
P
angeschlossen
werden
+15/54
ON
+12/24V
2
