Einparkhilfe Front
für PSA-Fahrzeuge
Lautsprecher
&
Klebetaster
Optionales Display
HINWEIS:
Abschaltung nur über Zeitabschaltung und Taster.
Wenn geschwindigkeitsabhängige Abschaltung gewünscht
ist, nutzen Sie LL-EPS4016F-CBPSA oder LL-EPS4019F-
CBPSA.
FS
1 2 3 4
LL-EPS4016F-PSA
18/16mm
Nachdruck, Veröffentlichung und Änderung verboten Altendorf GmbH 08/2023
Seite 1
Einbau
Anleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Altendorf LL-EPS4016F-PSA
Inhaltszusammenfassung für Altendorf LL-EPS4016F-PSA
- Seite 1 & Klebetaster Einbau Anleitung Optionales Display HINWEIS: Abschaltung nur über Zeitabschaltung und Taster. Wenn geschwindigkeitsabhängige Abschaltung gewünscht ist, nutzen Sie LL-EPS4016F-CBPSA oder LL-EPS4019F- CBPSA. 1 2 3 4 LL-EPS4016F-PSA 18/16mm Nachdruck, Veröffentlichung und Änderung verboten Altendorf GmbH 08/2023 Seite 1...
- Seite 2 Die EPH darf nur von Fachleuten eingebaut werden, da moderne Fahrzeuge mit kostenintensiver Elektronik ausgestattet sind, welche durch unsachgemäßes Handeln leicht beschädigt werden kann. Altendorf GmbH kann für keine Fehler aufgrund falscher Installation verantwortlich gemacht werden. 1. Trennen Sie immer das Massekabel von der Batterie, bevor Sie mit der Installation beginnen.
-
Seite 3: Benötigtes Werkzeug

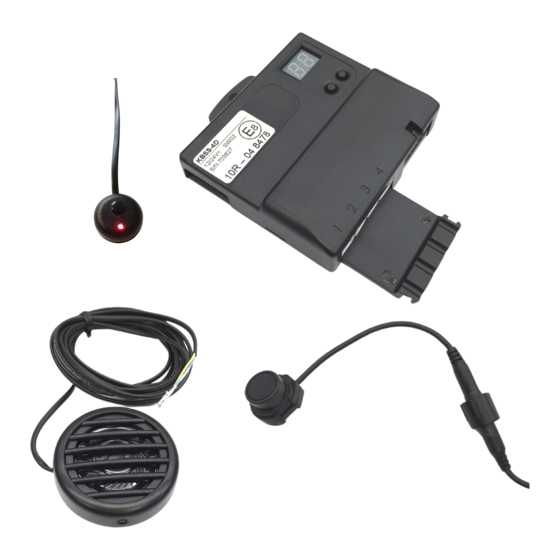

LL-EPS4016F-PSA Inhalt Kit Bestandteile 0 ° 1 2 3 4 12 ° 10 x 10 ° 4,5 m Front 4,5m 4,5m 4,5m 1 x Grau/Rot 1 x Blau/Weiß 1 x Blau/Gelb Benötigtes Werkzeug Seite 3... - Seite 4 Achtung! Vor Beginn der Montage Batterie abklemmen. Alle Verbindungen löten. Wenn für Masseanschlüsse Pressösen genutzt werden, ist das Kabel mit der Öse zu verlöten. Bei Anhängerbetrieb ist es möglich, eine automatische Abschaltung der EPH zu erreichen. Nutzen Sie das Blau/Gelb Kabel, stecken Sie d e n S t e c k k o n t a k t i n P i n N r.
- Seite 5 Bei der Installation der Sensoren in einen Metallstoßfänger ist das optionale Adapter zwingend erforderlich, um eine falsche Erfassung zu vermeiden. Metall OPTIONAL Schalter zum Abschalten der Einparkhilfe Bsp. manuelle Abschaltung der Heckanlage bei Anhängerbetrieb A-5012-SWITCH Anschluss: Mitte 12V, goldener Kontakt Masse LED, 3.
-
Seite 6: Sensor Lackierung
SENSOR LACKIERUNG Plastik-Primer Achtung: Vorsichtig dünn auftragen. Farbe Achtung: Vorsichtig dünn auftragen. Klarlack Achtung: Vorsichtig dünn auftragen. Seite 6... -
Seite 7: Frontmodul Anschluss
Frontmodul Anschluss 90° 50 cm H min= 40 cm 80 ° 50 cm H min= 40 cm 100° H min= 40 cm 10 cm 10 cm 32 cm 32 cm ACHTUNG: Installieren Sie die Sensoren NIE unter der Höhe H min, die in F1, F2, F3 angezeigt wird. - Seite 8 Frontmodul Anschluss Ø 4 Optional LL-AL18 Optional LL-AL16 Empfohlen Empfohlen OPTIONAL Ø18 Ø22 Ø24 10° Seite 8...
-
Seite 9: Anschlüsse
Anschlüsse Gelb/Schwarz Km/h 888888 +12V / 24V Blau/Gelb Optional: Einschalten durch Rückwärtsgang oder andere Signale Grau/Rot Optional: Radio - Mute Weiß/Blau Optional: Input Handbremse (automatische Abschaltung, über Masse) +15/54 Blau/Schwarz +12/24V Braun Seite 9... - Seite 10 1 2 3 4 Seite 10...
- Seite 11 PARAMETER EINSTELLUNG Alle Parameter die der Benutzer ändern kann, stehen in folgender Tabelle und können durch Benutzung der Tasten auf der Bedieneinheit verändert werden. Achtung: Das unsachgemäße Vornehmen von Einstellungen kann die Leistung des Moduls erheblich einschränken. Para- Funktion meter Service Display 00 nicht aktiv (FS) 01 Abstand des nächsten vorderen Hindernisses [cm]...
- Seite 12 Abschaltung der Frontsensoren - Zeitfenster 00 = nicht aktiv, 10, 20, 30 - 60 [s] FS= 20 (Schaltet automatisch auf 00, wenn ein verwertbares Geschwindigkeitssignal auf Pin 14 vorliegt) Seite 12...
- Seite 13 STOP-Zone der hinteren mittleren Sensoren 30 - 120 [cm] FS=35 über 100cm zeigt Display 10 - 12 Unterdrückung überstehender Teile (z.B. außenlieg. E-Rad, AHK) deaktiviert (FS) 05,10,15,20,25,30 Unterdrückung überstehender Teile vom Stoßfänger in Zentimeter automatische Unterdrückung !!! HINWEIS: Nur ändern, wenn ein hervorstehendes Teil existiert. Wert so lange erhöhen, bis dies nicht mehr erkannt wird.
-
Seite 14: Erfassungsbereich Werkseinstellung
ERFASSUNGSBEREICH WERKSEINSTELLUNG Orange Grün Grün R3 - R2 R2 - R3 Seite 14... - Seite 15 Anzeige des defekten Sensors für verschiedene Installationen: Unit Unit 2 Sensoren 3 Sensoren installiert installiert Seite 15...
- Seite 16 Bei unregelmäßiger falscher Anzeige von Hindernissen: Beschmutzte Sensoren (Schlamm, Schnee, Säubern Sie den Sensor mit einem Eis etc.) geeigneten Stück Stoff. Winkeladapter erhöhen die Sensoren. Sensoren sind zu niedrig eingebaut Besteht das Problem weiterhin, nutzen Sie (Siehe S. 6) Funktion Nr. 4 und/oder 5 und/oder 17. Sorgen Sie für Abstand zur Karosserie.
- Seite 17 Hinweis Die Informationen hinsichtlich der technischen Daten, Design, Ausstattung, Materialien, Garantie und des äußerlichen Erscheinungsbildes beziehen sich auf den Zeitpunkt der Drucklegung der Montageanleitung. Der Hersteller behält sich das Recht auf Änderungen vor (einschließlich Änderungen von technischen Parametern bezüglich der Abmessungen der einzelnen Modelle).
- Seite 18 Lautsprecher für Laserline-Anlagen, drahtgebunden LL-PUSHBUTTON 3 Klebetaster mit LED 3 A-5012-SWITCH Schalter zum manuellen Abschalten der EPH Mit einem Klick auf das Symbol hinter dem entsprechenden Artikel in dieser Tabelle gelangen sie in unseren Onlineshop www.a-a.de Dateiname: LL-EPS4016F-PSA Rev. 1.1 Seite 18...
