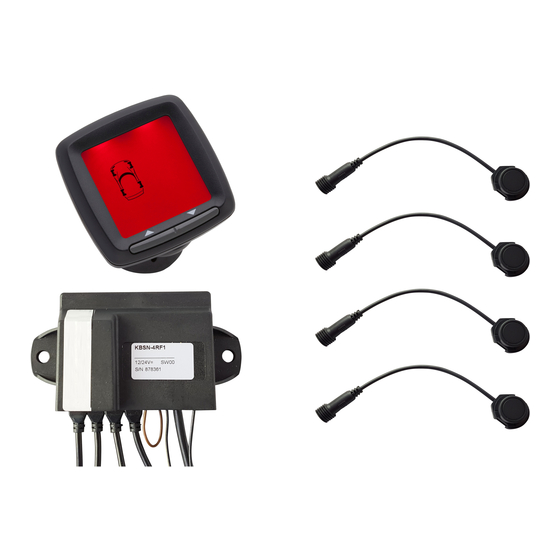

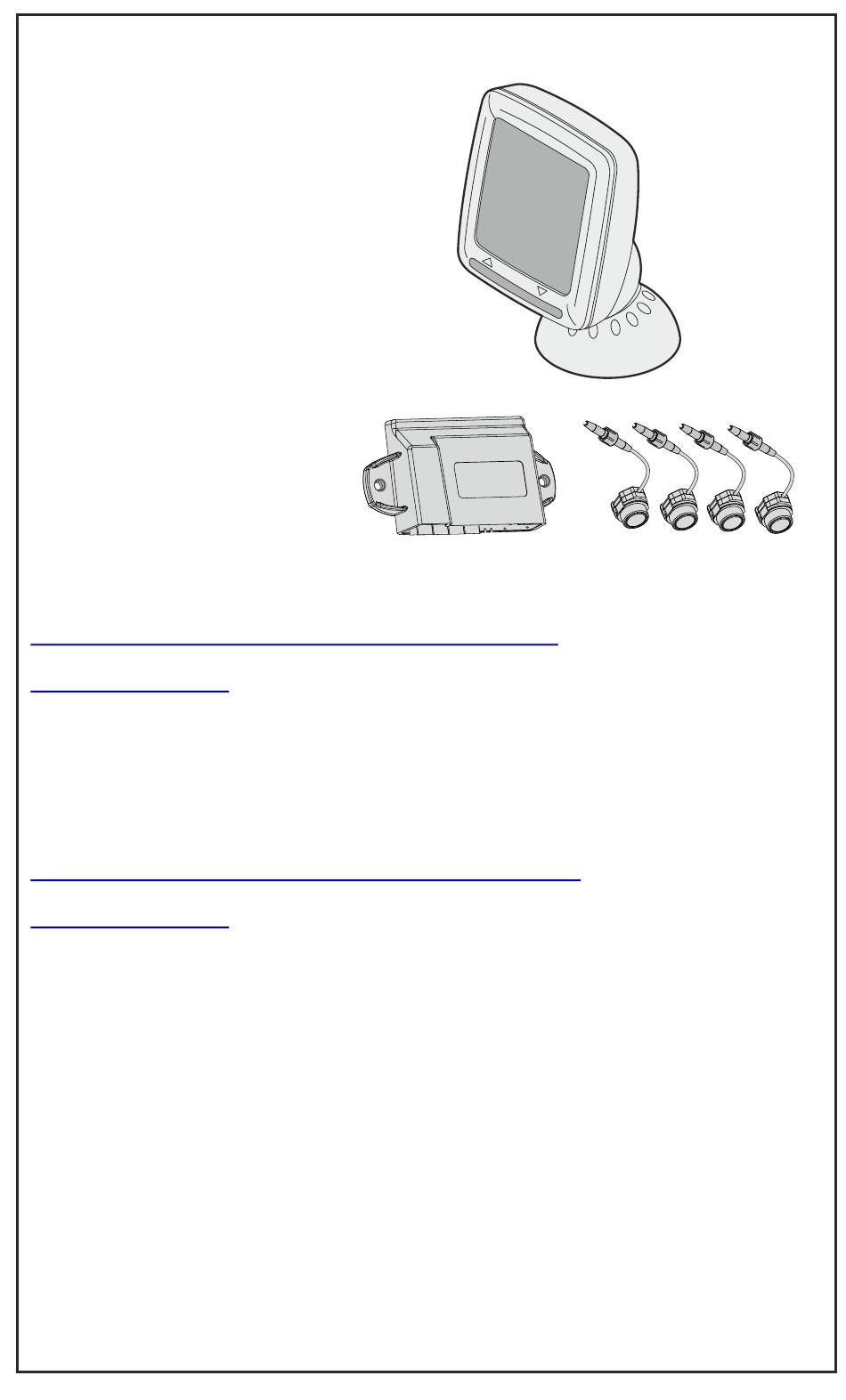

- Seite 1 Einparkhilfe Funk mit Display Einbau Hecksensoren siehe Einbauanleitung LLM-4016 Z0284340 Einbau Frontsensoren und Anschluss Display siehe Einbauanleitung LLM-4019F Z0284300 Mitsubishi Teilenummer: Z0284440 EBA vollständig lesen, Hinweise beachten Stand 10.03.2020...
- Seite 2 Achtung! Vor Beginn der Montage Batterie abklemmen. Alle Verbindungen löten. Wenn für Masseanschlüsse Pressösen genutzt werden ist das Kabel mit der Öhse zu verlöten. Sämtliche Bauteile als auch Sensorkabel dürfen nicht entlang stark stromführender Kabel verlegt oder an diesen befestigt werden! (Bsp.
- Seite 3 MITSUBISHI Einbauanleitung Aufrüstkit Einparkhilfe Funk Mitsubishi Teile Nummer: Z0284440 0 ° 10° 12 ° 2.5 m 10 x 2.5 m 2.5 m 2.5 m Seite 3...
-
Seite 4: Sensor Lackierung
SENSOR LACKIERUNG Plastik Primer Achtung: vorsichtig dünn auftragen. Farbe Achtung: vorsichtig dünn auftragen Klar Lack Achtung: vorsichtig dünn auftragen Seite 4... -
Seite 5: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Das Funkmodul wird wie folgt angeschlossen: Fronteinbau ANTENNE Nicht kürzen Nicht auf Metall +12/24V legen! BLAU/SCHWARZ BRAUN SCHWARZ/GELB Km/h Optional: 888888 Geschwindigkeitssignal Optional 2.5 m 2.5 m 2.5 m 2.5 m Seite 5... -
Seite 6: Display Position
DISPLAY POSITION Seite 6... - Seite 7 DISPLAY POSITION +12/24V Blau/Schwarz +15/54 Braun Gelb/Schwarz Km/h 888888 Gelb/Schwarz Blau/Schwarz Braun Seite 7...
-
Seite 8: Nach Dem Einbau
FRONTSYSTEM Die Bestandteile des Systems kommunizieren drahtlos. Das Display lernt das Funkmodul anhand einer einzigartigen Kennung an. Anlernprozedur Versorgen Sie das Funkmodul mit Spannung, sollte dies bereits geschehen sein, trennen Sie die Spannungsversorgung bevor Sie mit dem Anlernen fortfahren. Schalten Sie die Zündung ein und halten Sie danach beide Tasten auf dem Display für 2 Sekunden gedrückt. -
Seite 9: Programmierbare Funktionen
PROGRAMMIERBARE FUNKTIONEN Werks- Vorgang Funktion Bereich Hinweis einstellung 0=aus 1=leise >2 2=laut Erfassungsbereich >2 innen >2 Start Erfassungsbereich >2 außen Reichweite >2 Stop Zone Funktion wählen Hindernisanzeige >2 0=Einzelanzeige 1=Fortlaufende Anzeige 1 2 / 2 4 V = R E A R U N I T F B S N - R F >2 12/24V=... -
Seite 10: Problemlösung
PROBLEMLÖSUNG - Funkturm-Symbol Das Funkturm-Symbol erscheint, wenn das Display nicht in der Lage ist, das Signal vom Funkmodul zu empfangen. Dies kann passieren, wenn eine Störfrequenz vorhanden, oder das Funkmodul ungünstig platziert ist. - Anzeige Sensordefekt Die Anzeige eines oder mehr defekter Sensoren erfolgt durch kontinuierliches blinken der STOP-Zone. -
Seite 11: Displayfunktionen
BEDIENUNGSANLEITUNG FRONTSYSTEM Nach dem Einschalten der Zündung werden die Frontsensoren aktiv und der vordere Pfeil “ “ erscheint auf dem Display. Hindernisse werden akustisch und visuell angezeigt. Das Annähern an ein Hindernis wird durch verschiedene Frequenzen der akustischen Warnung sowie durch die Darstellung der verschiedenen Zonen auf dem Display dargestellt. - Seite 12 ELEKTRISCHER ANSCHLUSS Das Funkmodul wird wie folgt angeschlossen: Heckeinbau ANTENNE Nicht kürzen! Nicht auf Metall +12V / 24V BLAU/SCHWARZ legen! BRAUN SCHWARZ/GELB Optional: Deaktivierung im Anhängerbetrieb Modul schaltet mit Masse auf diesem Kabel NICHT ein! 2.5 m 2.5 m 2.5 m 2.5 m Durch- trennen...
- Seite 13 HECKSYSTEM Die Bestandteile des Systems kommunizieren drahtlos. Das Display lernt das Funkmodul anhand einer einzigartigen Kennung an. Anlernprozedur Schalten Sie die Zündung ein und legen Sie den Rückwärtsgang ein. Halten Sie danach beide Tasten auf dem Display für 2 Sekunden gedrückt. Auf dem Display erscheint „LE“...
- Seite 14 PROGRAMMIERBARE FUNKTIONEN ACHTUNG! Ungeschultes Umstellen der Parameter kann die Funktion ernsthaft einschränken! Werks- Funktion einstellung Bereich Hinweis Vorgang 0=aus >2 1=leise 2=laut Erfassungsbereich >2 >2 innen Start Erfassungsbereich >2 außen Reichweite >2 Funktion wählen Stop Zone >2 >2 1 2 / 2 4 V = F B S N - R F R E A R U N I T Funktion öffnen...
- Seite 15 PROBLEMLÖSUNG - Funkturm-Symbol Das Funkturm-Symbol erscheint, wenn das Display nicht in der Lage ist, das Signal vom Funkmodul zu empfangen. Dies kann passieren, wenn eine Störfrequenz vorhanden, oder das Funkmodul ungünstig platziert ist. - Anzeige Sensordefekt Die Anzeige eines oder mehr defekter Sensoren erfolgt durch kontinuierliches blinken der STOP-Zone.
- Seite 16 BEDIENUNGSANLEITUNG HECKSYSTEM Nach dem Einlegen des Rückwärtsgangs ertönt ein Einschaltkontrollton und auf dem Display erscheint “ “. Das Annähern an ein Hindernis wird durch verschiedene Frequenzen der akustischen Warnung sowie durch die Darstellung der verschiedenen Zonen auf dem Display dargestellt. (Beispiel: Dauerton - STOP Zone).
-
Seite 17: Ersatzteile
ERSATZTEILE Für die Einparkhilfe Z0284440 sind folgende Ersatzteile/Einzelteile verfügbar: Artikelnummer Inhalt Z0284XXX Display Schalter zum Deaktivieren der Einparkhilfe (Heck) Z0284326 OPTIONAL Sensor, schwarz, unlackiert Z0284320 Befestigungskit Z0284099 Dieses Produkt erhielt die CE-Kennzeichnung gemäß Richtlinie 2014/53/EU: Homologation: 10R-05 10498 Technischer Bericht No.: 260094-18-TAC 10R-05 10499 Technischer Bericht No.: 260082-18-TAC Technische Daten Sensoren und Funkmodul Spannungsversorgung.................9 - 30V... -
Seite 18: Funktion Abschalt Eingang
FUNKTION ABSCHALT EINGANG Möglichkeit 1 (automatisch): Anschluss Heckmodul am Pin 12 der Anhängersteckdose (in Kombination mit Vorbereitung des Anhängers (siehe unten) schwarz/gelbes Kabel des Heckmoduls mit Pin 12 der AHK-Steckdose verbinden. Montage des Steckers vom Anhänger/Caravan Pin 12 des Steckers vom Anhänger/Caravan mit Masse verbinden. Möglichkeit 2 (automatisch): Wenn der E-Satz der Anhängerkupplung über eine automatische Deaktivierung verfügt (geschalteter Ausgang), so kann dieser mit dem schwarz/gelben Kabel...
