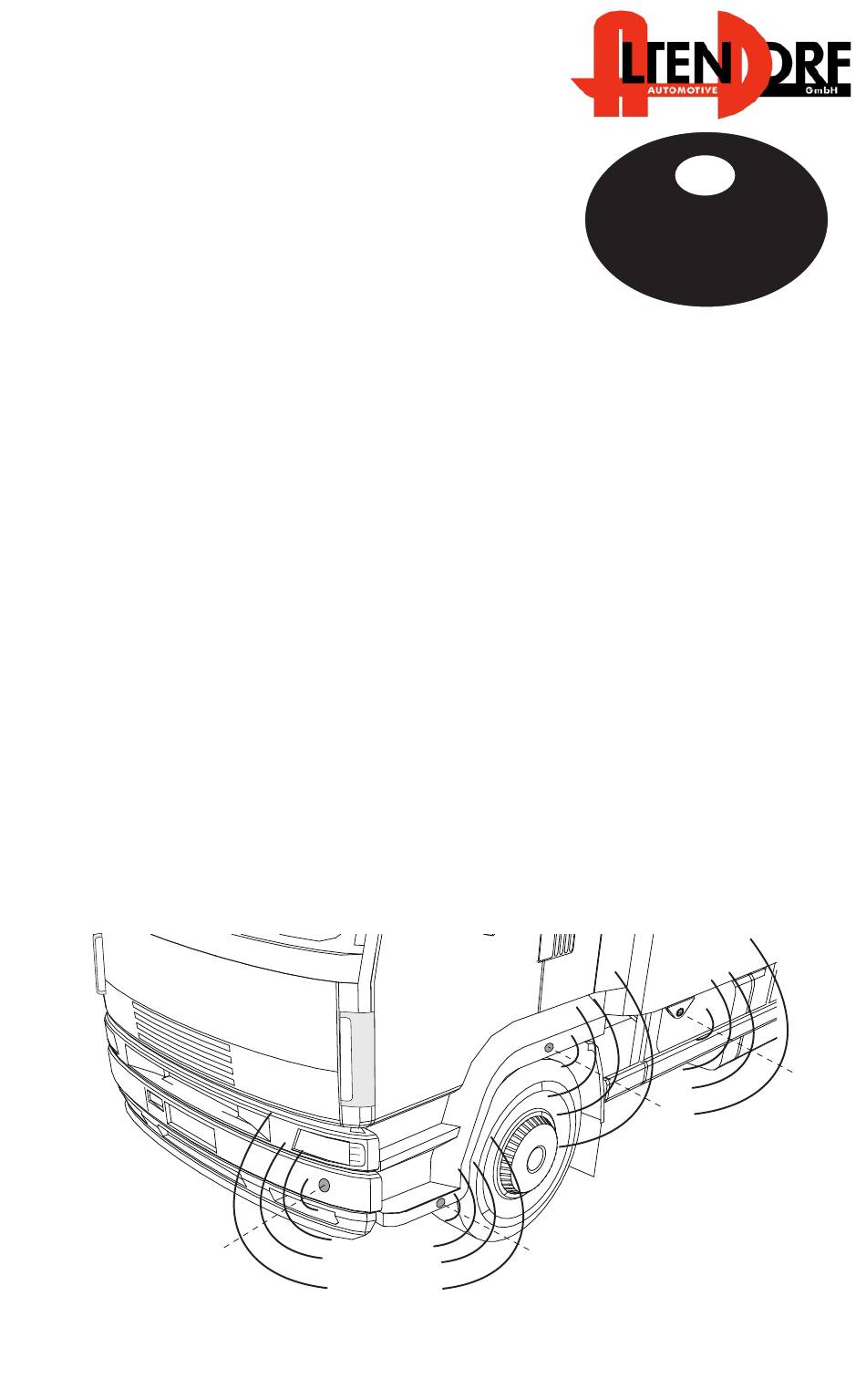

- Seite 1 Scan Einbauanleitung System SIDE-SCAN FRONT-SCAN STEP-SCAN CORNER-SCAN LL-EPS4015-SCAN Für LKW, Sonderfahrzeuge & Transporte 12/24 Volt Für Links- und Rechtslenker...
- Seite 2 LL-EPS4015-SCAN 0 ° 12 ° 1.5 m x 6 5.5 m 2.5 m 4.5 m 7.0 m 9.0 m 20 x Benötigtes Werkzeug Seite 2...
- Seite 3 Dieses Kabel kann mit einem externen sprechenden Signalhorn verbunden werden, um Fußgängern / Radfahrern mitzuteilen, dass das Fahrzeug abbiegt. Dieses Can Modul wurde speziell für sog. Side Scan Systeme (Beispiel Laserline LL-EPS4015-Scan) und außenliegende Kameras entwickelt. A-5013-48 Wird empfohlen für Fahrzeuge bei welchen kein analoger Abgriff von Signalen möglich ist.
- Seite 4 SENSOR LACKIERUNG Plastik-Primer Achtung: Vorsichtig dünn auftragen. Farbe Achtung: Vorsichtig dünn auftragen. Klarlack Achtung: Vorsichtig dünn auftragen. Seite 4...
- Seite 5 Einbau CORNER-SCAN / STEP-SCAN +15/54 FRONT-SCAN +15/54 SIDE-SCAN +15/54 Seite 5...
- Seite 6 Sensoren Installation 90° 60cm H min= 45cm Achtung: Verbauen Sie niemals die Sensoren unter dem Maß H min. FRONT-SCAN (Entfernungsvorschlag) 20 cm 35 cm 35 cm 20 cm Seite 6...
- Seite 7 Sensoren Installation SIDE-SCAN / CORNER-SCAN / STEP-SCAN (Entfernungsvorschlag) Optionaler Adapter Ø 24mm Seite 7...
- Seite 8 Einbau Anschlussplan Gelb/Blau Optional (Eingang Blinker) Gelb/Schwarz Km/h (Eingang Geschwindigkeitssignal) 888888 Rot/Grau Optional (Ausgang für externes Horn) muss Weiß/Blau angeschlossen werden (Eingang Handbremse) +15/54 Blau/Schwarz +12/24V (Zündung / Kl.15) Braun (Masse) Verbinden Sie die Blau/Weiß Leitung mit dem Handbremssignal (Massesignal). Wenn das Handbremssignal nicht verfügbar ist, verbinden Sie die Leitung mit der Blau/Schwarze Leitung.
- Seite 9 Einbau Taster Anschluss N°6 N°5 N°5 Schwarz N°6 Weiß Ø 12mm N.C. Rot ( nicht anschließen ) Display Anschluss Grüne Led´s N°3 N°4 N°10 Orange Led´s N°3 Schwarz N°4 Weiß N°10 Rot Display Einbau Rote Led´s Montage Material Erster Schritt Zweiter Schritt Seite 9...
- Seite 10 Funktions Beschreibung Das System fängt an, Radfahrer, Fußgänger oder Hindernisse in der Nähe des Fahrzeugs zu erkennen, wenn die Handbremse gelöst wird (wenn das schwarze Kabel angeschlossen ist) und die Fahrzeuggeschwindigkeit niedriger als 15 km / h ist. Die LED-Anzeige, die in der Kabine installiert ist, zeigt Hindernisse im Erfassungsbereich und deren ungefähre Entfernung zum Fahrzeug an.
- Seite 11 Die Hauptsteuereinheit ist mit zwei Drucktasten ausgestattet. Über diese beiden Tasten können einige Parameter des Gerätes eingestellt werden. WARNUNG! Die unverantwortliche Verwendung der Einstellungen kann die Leistung des Geräts erheblich beeinträchtigen. Linke Tast “VOL” Einstellung der Sensorenreichweite Jeder kurze druck der Taste verändert die Reichweite. SENS Die Anzeige arbeitet akustisch: - 1 kurz beep –...
- Seite 12 Poblembehandlung Schwaches akustisches Signal nach einschalten der Zündung. - Wenn nach dem einschalten der Zündung des Fahrzeugs ein tiefer Ton erklingt, muss das Fahrzeug angehalten werden. Der Lautsprecher weist auf ein Problem mit der Aktivierung des Systems oder eines fehlerhaften Sensors hin. - Wenn ein oder mehrere Sensoren beschädigt oder getrennt sind, gibt der Lautsprecher nach der hörbar niedrigen Tonhöhe einen "n"...
- Seite 13 Maximale Reichweite der Sensoren..........120cm Spannung Blinker Eingang................12 - 24V Negativer Ausgang für Horn / Kamera..............1A Altendorf GmbH kann für keine Fehler aufgrund falscher Installation verantwortlich gemacht werden. Anmerkung Der Hersteller haftet nicht für Defekte oder Fehlfunktionen des Produkts oder der elektrischen Anlage des Fahrzeugs, die durch falsche Installation oder Überschreiten der in den technischen Daten angegebenen Grenzen entstanden...
