Altendorf e-Cruise Einbauanleitung
Toyota iq modelle 2009 - 2015, toyota urban cruiser modelle 2009 - 2016
Vorschau ausblenden
Andere Handbücher für e-Cruise:
- Einbauanleitung (8 Seiten) ,
- Einbauanleitung / bedienungsanleitung (7 Seiten) ,
- Einbauanleitung (5 Seiten)
Verwandte Anleitungen für Altendorf e-Cruise
Inhaltszusammenfassung für Altendorf e-Cruise

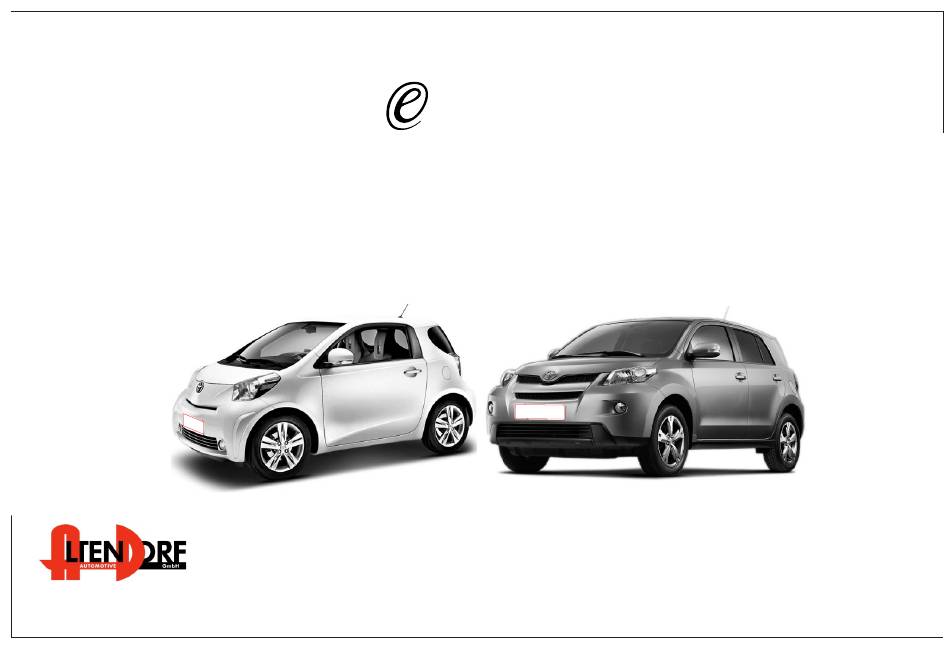

- Seite 1 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 Signale auf CAN: Brake - VSS -Cruise - C r u i s e Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1601420 Rev. 2.1 Seite 1 / 9...
- Seite 2 1. Trennen Sie immer das Massekabel von der Batterie, bevor Sie mit der fachgerecht eingebaut wird. Installation beginnen. Der E-Cruise darf nur von Fachleuten eingebaut werden, da moderne Fahrzeuge 2. Benutzen Sie immer die beiliegende Einbauanleitung. mit kostenintensiver Elektronik ausgestattet sind, 3.
- Seite 3 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 E-Cruise II Falls nicht genügend Raum am OBD Stecker OBD Stecker ist, Stecker abschneiden und Kabel anlöten Rote Kabel an PIN 6. Schwarze Kabel Pin 14. Schwarz...
- Seite 4 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 E-Cruise II Verwenden Sie diese Lösung für Toyota iQ Stecker am Zündschalter (von Kabelseite aus betrachten) Grau (Zündung +15) 1A Sicherung Schwarz Gute Masseverbindung Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1601420 Rev.
- Seite 5 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 E-Cruise II Verwenden Sie diese Lösung für Urban Cruiser Weißer Stecker im Sicherungskasten (von Kabelseite aus Betrachtet) Weiß (Zündung +15) 1A Sicherung Schwarz Gute Masseverbindung Altendorf GmbH Telefon +49 391 7446260- www.a-a.de...
- Seite 6 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 E-Cruise II Verwenden Sie diese Lösung für Benziner Weißer Stecker am Kupplungsschalter (von Kabelseite aus betrachtet) Kabel in pin 2 Bei auto. Gear Fahrzeugen 12 poligen Stecker nicht benutzen Gelb Weiß...
- Seite 7 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 E-Cruise II Verwenden Sie die Lösung für Diesel Weißer Stecker am Kupplungsschalter (von Kabelseite aus betrachtet) Kabel in pin 1 Bei auto. Gear Fahrzeugen 12 poligen Stecker nicht benutzen Weiß...
- Seite 8 Toyota iQ Modelle 2009 - 2015 Toyota Urban Cruiser Modelle 2009 - 2016 E-Cruise II Demontieren Sie den Airbag, wie von Toyota beschrieben. Entfernen Sie das Lenkrad und nehmen es so auseinander, so dass das Kunststoffteil frei liegt. Schneiden Sie die Schablone aus (Siehe die Linien) und montieren Sie diese auf die rechte Seite des Lenkrads.
- Seite 9 3. SET kurz = Test-LED leuchtet Rot aktivieren. Drücken RES Funktion 4. SET erneut kurz drücken = Test-LED leuchtet Orange. E-Cruise II ist auf Automatik Getriebe gesetzt. Wurde ein Fehler gemacht muss von Anfang begonnen werden Die Test LED wird in allen 3 Farben leuchten, sofern keine 1.
