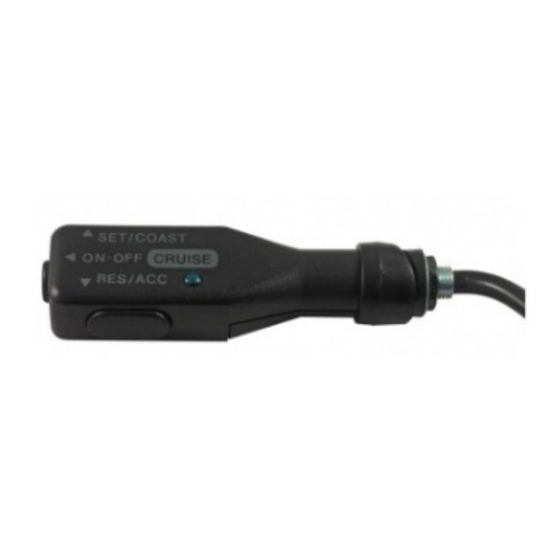

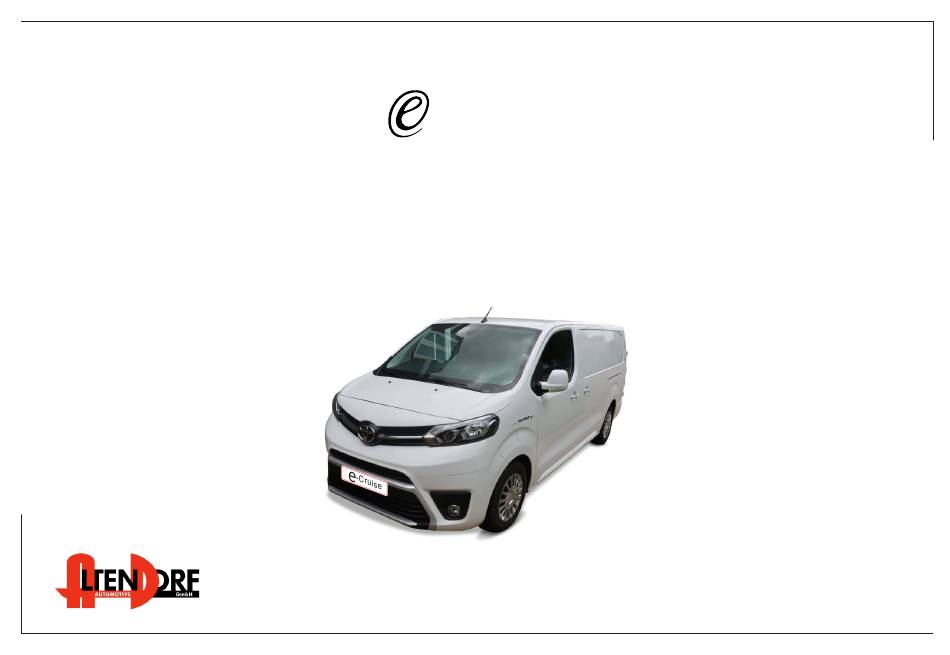

E-Cruise
Toyota Proace Electric, Peugeot e-Expert, Citroen e-Jumpy & Opel Vivaro-e 2021-
-Cruise
Einbauanleitung für
Toyota Proace Electric 2021-
Peugeot e-Expert 2021-
Citroen e-Jumpy 2021-
Opel Vivaro-e 2021-
Signal im CAN: Bremse - Geschwindigkeit
Altendorf GmbH
Telefon +49 391 7446260- www.a-a.de
1606119 Rev. 1.0
Seite 1/5
Werbung
Verwandte Anleitungen für Altendorf e-Cruise
Inhaltszusammenfassung für Altendorf e-Cruise
- Seite 1 E-Cruise Toyota Proace Electric, Peugeot e-Expert, Citroen e-Jumpy & Opel Vivaro-e 2021- -Cruise Einbauanleitung für Toyota Proace Electric 2021- Peugeot e-Expert 2021- Citroen e-Jumpy 2021- Opel Vivaro-e 2021- Signal im CAN: Bremse - Geschwindigkeit Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1606119 Rev.
- Seite 2 1. Trennen Sie immer das Massekabel von der Batterie, bevor Sie mit der fachgerecht eingebaut wird. Installation beginnen. Der E-Cruise darf nur von Fachleuten eingebaut werden, da moderne Fahrzeuge 2. Benutzen Sie immer die beiliegende Einbauanleitung. mit kostenintensiver Elektronik ausgestattet sind, 3.
- Seite 3 E-Cruise Toyota Proace Electric, Peugeot e-Expert, Citroen e-Jumpy & Opel Vivaro-e 2021- (CAN HI Pin 6) Rosa (CAN LO Pin 14) Pin 1 Zündung Schwarz Pin 14 CAN LO Pin 6 CAN HI Zündung OBD Buchse Grau (Zündung Pin 1)
- Seite 4 E-Cruise Toyota Proace Electric, Peugeot e-Expert, Citroen e-Jumpy & Opel Vivaro-e 2021- Nur bei Verwendung als Limiter und vorhandenem OE-Tempomat! Zusätzlich Teilenummer LP-1609441 bestellen!! Wenn das eingestellte Limit um ca. 7 km/h überschritten wird, wird Relais 1 aktiviert. +12V vom lila Kabel werden zum grünen Kabel durchgeschalten und simulieren so das Treten der Bremse.
- Seite 5 3. SET kurz = Test-LED leuchtet Rot aktivieren. Andernfalls wird die Test LED „ROT“ leuchten. 4. SET erneut kurz drücken = Test-LED leuchtet Orange. E-Cruise II ist auf Automatik Getriebe gesetzt. Wurde ein Fehler gemacht muss von Anfang begonnen werden 1.
