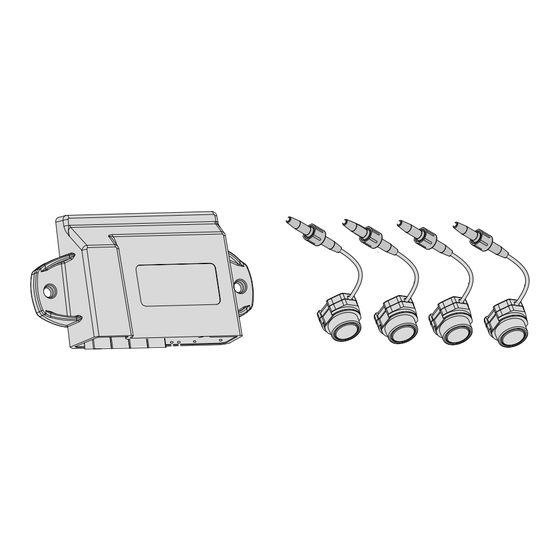

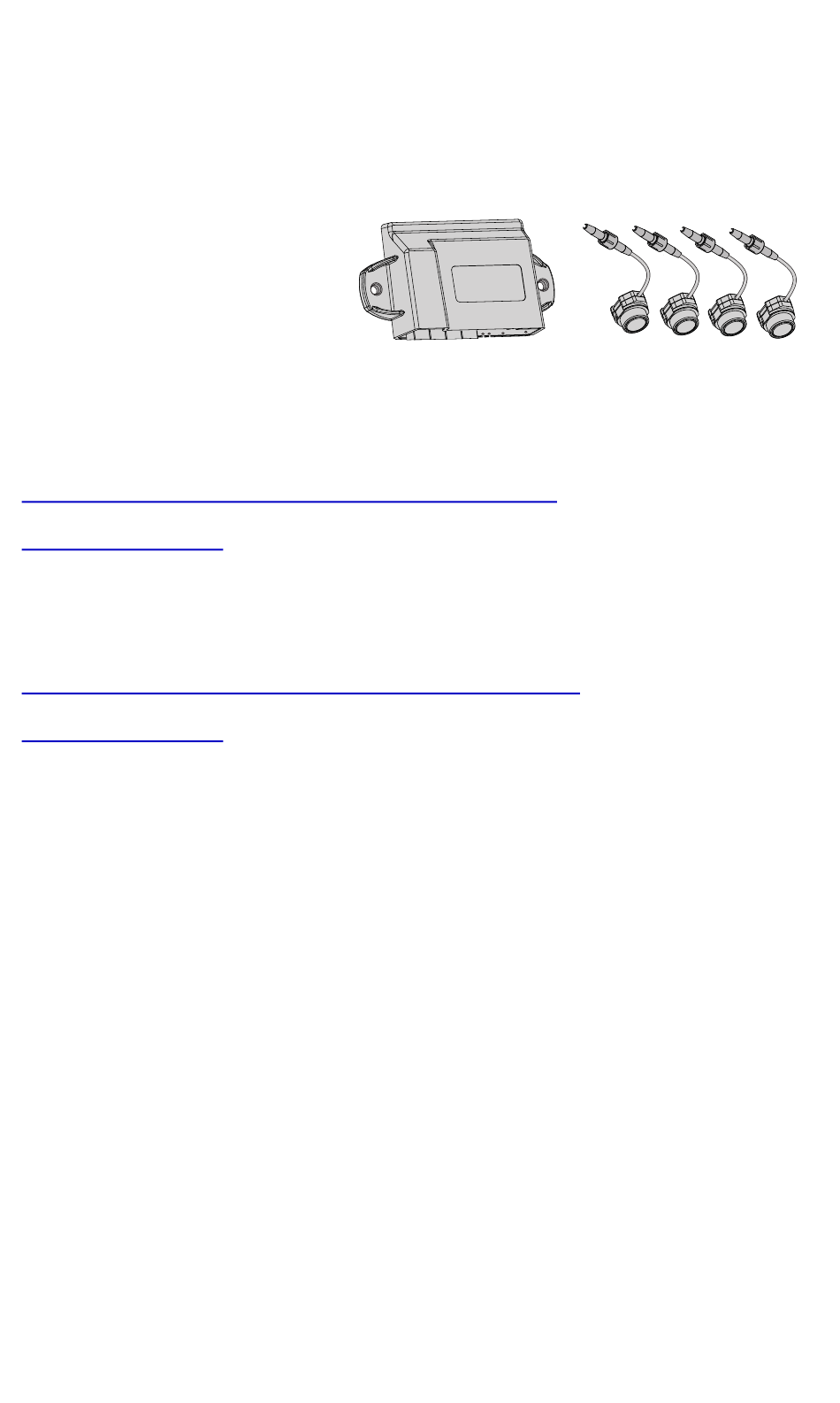

- Seite 1 Aufrüstkit Einparkhilfe Funk Einbau als Heckerweiterung siehe Einbauanleitung LLM-4016 Z0284340 Einbau als Fronterweiterung siehe Einbauanleitung LLM-4019F Z0284300 Mitsubishi Teile Nummer: Z0284315 EBA vollständig lesen, Hinweise beachten Stand 11.06.2019...
- Seite 2 Seite 2...
- Seite 3 MITSUBISHI Einbauanleitung Aufrüstkit Einparkhilfe Funk Mitsubishi Teile Nummer: Z0284315 0 ° 0 ° 10 x 2.5 m 2.5 m 2.5 m 2.5 m Achtung! Vor Beginn der Montage Batterie abklemmen. Alle Verbindungen löten. Wenn für Masseanschlüsse Pressösen genutzt werden ist das Kabel mit der Öhse zu verlöten.
- Seite 4 SENSOR LACKIERUNG Plastik Primer Achtung: vorsichtig dünn auftragen. Farbe Achtung: vorsichtig dünn auftragen Klar Lack Achtung: vorsichtig dünn auftragen Seite 4...
- Seite 5 ELEKTRISCHER ANSCHLUSS Das Funkmodul wird wie folgt angeschlossen: Fronteinbau ANTENNE Nicht kürzen Nicht auf Metall +12/24V legen! BLAU/SCHWARZ BRAUN SCHWARZ/GELB Km/h Optional: 888888 Geschwindigkeitssignal Optional 2.5 m 2.5 m 2.5 m 2.5 m Spezielle Konfigurationen (Funktion 20) 2 Sensoren 3 Sensoren 2 Sensoren 3 Sensoren Installation...
- Seite 6 ELEKTRISCHER ANSCHLUSS Das Funkmodul wird wie folgt angeschlossen: Heckeinbau ANTENNE Nicht kürzen! Nicht auf Metall +12V / 24V BLAU/SCHWARZ legen! BRAUN SCHWARZ/GELB Optional: Deaktivierung im Anhängerbetrieb 2.5 m 2.5 m 2.5 m 2.5 m Durch- trennen Schlaufe durchtrennen Spezielle Konfigurationen (Funktion 40) 2 Sensoren 3 Sensoren 3 Sensoren...
- Seite 7 SELBSTLERNPROZEDUR Die Module kommunizieren untereinander über Funk. Master- und Slave-Modul(e) müssen im gleichen Fahrzeug installiert sein, um sich zu erkennen. Jedes Modul hat eine eigene ID-Nummer, welche beim Anlernen übertragen und gespeichert wird. Um das zusätzliche Funkmodul anzulernen, müssen alle vorher angelernten Module gelöscht werden.
- Seite 8 PARAMETEREINSTELLUNG Das Mastermodul ist mit einem Display und zwei Knöpfen ausgestattet. Damit ist es möglich, einige Parameter des Gerätes anzuzeigen und einzustellen WARNUNG! Der unprofessionelle Gebrauch dieser Einstellungen kann die Leistung 1 2 3 4 des Gerätes erheblich vermindern! Parameter “FACTORY SETTINGS” (= Werkseinstellungen) Parameter “CUSTOM SETTINGS”...
- Seite 9 PARAMETER Alle änderbaren Parameter sind in der folgenden Tabelle aufgelistet und können mittels der Knöpfe auf dem Mastermodul geändert werden WARNUNG! Der unprofessionelle Gebrauch dieser Einstellungen kann die Leistung des Gerätes erheblich vermindern! Funk. Funktionsbeschreibung Num. Lautstärke des Lautsprechers 00 Aus 01 Niedrig 02 Hoch (Werkseinstellung - FS) 11 Niedrig, nur für Front-Hinderniserkennung...
- Seite 10 PARAMETER FRONTMODUL Anzahl der Frontsensoren 02,03,04 FS= 04 Lautstärke der vorderen LED-Anzeige 00 Aus (Werkseinstellung - FS) 01 Leise 02 Laut Wechselansicht optionales Display 00 Standard (Werkseinstellung - FS) 01 gespiegelte Ansicht Empfindlichkeit der Frontsensoren -9 - +9 FS Mitsubishi = -4 Erfassungsbereich der mittleren Frontsensoren 45 - 120 [cm] FS= 85...
- Seite 11 Parameter Heckmodul Heckmodul Einstellungen Anzahl der Hecksensoren 02,03,04 FS= 04 Lautstärke der hinteren LED-Anzeige (werkseinstellung - FS) Leise Laut Wechselansicht optionales LED-Display Standard (FS) Gespiegelte Ansicht Empfindlichkeit der Hecksensoren -9 - +9 FS Mitsubishi = -4 Erfassungsbereich der hinteren mittleren Sensoren 120 - 180 [cm] FS= 160 Über 100cm zeigt das...
- Seite 12 ERSATZTEILE Für die Anlagen Z0284300, Z0284310, Z0284340 sind folgende Ersatzteile verfügbar: Artikelnummer Inhalt Z0284323 Klebetaster zum Deaktivieren der Einparkhilfe OPTIONAL Schalter zum Deaktivieren der Einparkhilfe (Heck) Z0284326 OPTIONAL Sensor, schwarz, unlackiert Z0284320 Befestigungskit Z0284099 Lautsprecher für Laserline-Anlagen, drahtgebunden Z0284417 Seite 12...
