Einparkhilfe für
Renault-
Fahrzeuge (Front)
Lautsprecher
Optionales Display
Plug & Play Kabel
Die Liste wird stetig erweitert. Für eine genaue Liste stellen Sie bitte eine Anfrage an info@a-a.de.
LL-EPS4016F-CBRE01
LL-EPS4016F-CBRE02
LL-EPS4016F-RE03
Nachdruck, Veröffentlichung und Änderung verboten! Altendorf GmbH 12/2023
Kompatibilitätsliste
Renault Capture II Equlibre (2019 -)
Renault Capture II Evolution (2019 -)
Renault Clio V (2019 -)
Kangoo (2020 -)
Megane E-Tech (2022 -)
Seite 1
Einbau
Anleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Altendorf LL-EPS4016F-CBRE01
Inhaltszusammenfassung für Altendorf LL-EPS4016F-CBRE01
- Seite 1 Die Liste wird stetig erweitert. Für eine genaue Liste stellen Sie bitte eine Anfrage an info@a-a.de. Renault Capture II Equlibre (2019 -) Renault Capture II Evolution (2019 -) Renault Clio V (2019 -) Kangoo (2020 -) Megane E-Tech (2022 -) LL-EPS4016F-CBRE01 LL-EPS4016F-CBRE02 LL-EPS4016F-RE03 Nachdruck, Veröffentlichung und Änderung verboten! Altendorf GmbH 12/2023 Seite 1...
-
Seite 2: Einparkhilfe Mit 4 Sensoren (Werkseinstellung Front)

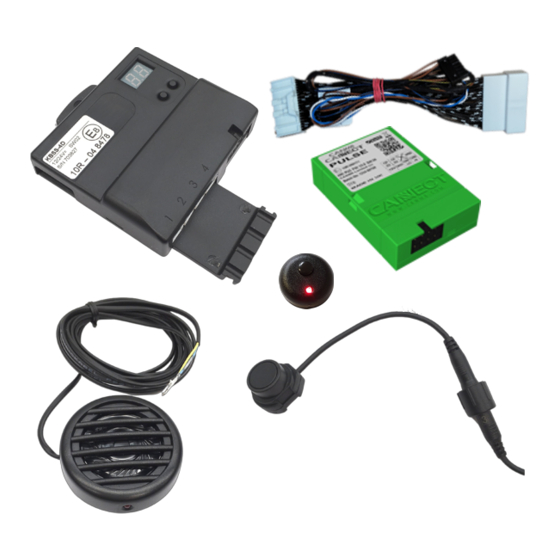

EPS4016F-RE Einparkhilfe mit 4 Sensoren (Werkseinstellung Front) Kit Bestandteile 0 ° 1 2 3 4 12 ° 1 x Blau/Gelb 1 x Grau/Rot 1 x Blau/Weiß 10 ° 10 x 2.5 m Heck (4,5 Front) 2.5 m (4,5m) 2.5 m (4,5m) 2.5 m (4,5m) (nicht in alle Kits enthalten) Mit einem Klick auf den entsprechenden Artikel gelangen sie in unseren Onlineshop... - Seite 3 Pin-Belegung des Steckers am Mastermodul braun - Masse blau/schwarz - +12V blau - Lautsprecher gelb - Lautsprecher weiß - Display schwarzes Kabel weiß - Display rotes Kabel weiß - Display weißes Kabel weiß/blau - Handbremse weiß - Taster schwarzes Kabel weiß...
- Seite 4 Die EPH darf nur von Fachleuten eingebaut werden, da moderne Fahrzeuge mit kostenintensiver Elektronik ausgestattet sind, welche durch unsachgemäßes Handeln leicht beschädigt werden kann. Altendorf GmbH kann für keine Fehler aufgrund falscher Installation verantwortlich gemacht werden. 1. Trennen Sie immer das Massekabel von der Batterie, bevor Sie mit der Installation beginnen.
- Seite 5 LACKIERUNG DER SENSOREN PLASTIKPRIMER Vor dem nächsten Schritt unbedingt die Trockenzeit des Primers beachten. Sprühlack Ablüftzeit vor dem Auftragen des Klarlackes beachten. Klarlack Adapterring erst nach vollständigem Aushärten der Farbe entfernen und ersetzen. 18 mm 16 mm mit Ring Ohne Ring Seite 5...
-
Seite 6: Einbau Der Frontsensoren
EINBAU DER FRONTSENSOREN 90° 50 cm H min= 40 cm 80 ° 50 cm H min= 40 cm 100° H min= 40 cm 10 cm 10 cm 32 cm 32 cm ACHTUNG: Die Frontsensoren NIEMALS unterhalb der Mindesthöhe H min in den Punkten F1, F2, F3 montieren. - Seite 7 EINBAU DER FRONTSENSOREN Ø 4 OPTIONAL AL18 “Empfohlen” OPTIONAL Ø18 Ø22 Ø24 Ø24 18mm 10° 0° 0° 12 ° OPTIONAL AL16 Ø16 “Empfohlen” 16mm 0° Seite 7...
- Seite 8 EINBAU DER FRONTSENSOREN Seite 8...
- Seite 9 POSITIONIERUNGSBEISPIELE Renault Megane E-Tech (2022 -) Renault Kangoo (2020 -) Seite 9...
- Seite 10 POSITIONIERUNGSBEISPIELE Vorderseite Renault Capture II (2019 -) Rückseite Renault Clio V (2019 -) Vorderseite Rückseite Seite 10...
-
Seite 11: Anschluss Der Frontsensoren
ANSCHLUSS DER FRONTSENSOREN 1 2 3 4 Spezielle Konfiguration (Funktion 40 Heck & 20 Front -Seiten 20/21 ) Front Front/Heck 2 Sensoren 2 Sensoren 3 Sensoren 1 2 3 4 1 2 3 4 1 2 3 4 Seite 11... -
Seite 12: Einbau Des Mastermodul
EINBAU DES MASTERMODUL Mastermodul mit optionalem W-LAN Dongle Anschluss EPS4016 Front +12/24V BLAU/SCHWARZ +15/54 BRAUN GRAU/ROT Optional: Radio - mute WEISS/BLAU Optional: Handbremssignal GELB/SCHWARZ Km/h Optional: Geschwindigkeitssignal 888888 Seite 12... -
Seite 13: Anschluss
ANSCHLUSS SCHEMA DES SATZES IM FAHRZEUG Km/h 888888 Lautsprecher Der Lautsprecher kann frei am best geeigneten Platz positioniert werden. Anschluss Fixierung mit Klebe- Lautsprecher N°2 N°9 Master- modul Fixierung mit Schrauben Mit Schrauben hier befestigen N°2 Blau 1 2 3 4 N°9 Gelb Hier öffnen Taster... -
Seite 14: Abgriff Am Kombiinstrument Für Megane E-Tech
ANSCHLUSS Kombiinstrument Abgriff am Kombiinstrument für Megane E-Tech Der benötigte Stecker befindet sich hinter Zündungsplus PIN 6 dem Kombiinstrument. Masse PIN 9 Entfernen Sie dazu die markierte CAN High PIN 18 Abdeckung. CAN Low PIN 19 Abgriff am Kombiinstrument für Kangoo Der benötigte Stecker befindet sich hinter dem Kombiinstrument. -
Seite 15: Anschluss Kombiinstrument
ANSCHLUSS Kombiinstrument Abgriff am Kombiinstrument für Capture II und Clio V Stecker abziehen und mitgelieferten Plug & Play Stecker dazwischen stecken. ACHTUNG! Vorher Lautsprecher und Taster verbauen und einpinnen! 19 20 Seite 15... -
Seite 16: Parametereinstellung
PARAMETEREINSTELLUNG Das Mastermodul ist mit einem Display und zwei Knöpfen ausgestattet. Damit ist es möglich, einige Parameter des Gerätes anzuzeigen und einzustellen WARNUNG! Der unprofessionelle Gebrauch dieser Einstellungen kann die Leistung 1 2 3 4 des Gerätes erheblich vermindern! Parameter “FACTORY SETTINGS” (= Werkseinstellungen) Parameter “CUSTOM SETTINGS”... - Seite 17 PARAMETER EINSTELLUNG Alle Parameter die der Benutzer ändern kann, stehen in folgender Tabelle und können durch Benutzung der Tasten auf der Bedieneinheit verändert werden. Achtung: Das unsachgemäße Vornehmen von Einstellungen kann die Leistung des Moduls erheblich einschränken. Para- Funktion meter Service Display 00 nicht aktiv (FS) 01 Abstand des nächsten vorderen Hindernisses [cm]...
- Seite 18 PARAMETER FRONTMODUL Abschaltung der Frontsensoren - Zeitfenster 00 = nicht aktiv, 10, 20, 30 - 60 [s] FS= 20 (Schaltet automatisch auf 00, wenn ein verwertbares Geschwindigkeitssignal auf Pin 14 vorliegt) Seite 18...
- Seite 19 Parameter Heckmodul STOP-Zone der hinteren mittleren Sensoren 30 - 120 [cm] FS=35 über 100cm zeigt Display 10 - 12 Unterdrückung überstehender Teile (z.B. außenlieg. E-Rad, AHK) deaktiviert (FS) 05,10,15,20,25,30 Unterdrückung überstehender Teile vom Stoßfänger in Zentimeter automatische Unterdrückung !!! HINWEIS: Nur ändern, wenn ein hervorstehendes Teil existiert. Wert so lange erhöhen, bis dies nicht mehr erkannt wird.
-
Seite 20: Erfassungsbereich Werkseinstellung
BEDIENUNGSANLEITUNG ERFASSUNGSBEREICH WERKSEINSTELLUNG Orange Grün Grün R3 - R2 R2 - R3 Seite 20... - Seite 21 Anzeige des defekten Sensors für verschiedene Installationen: Unit Unit 2 Sensoren 3 Sensoren installiert installiert Seite 21...
- Seite 22 Bei unregelmäßiger falscher Anzeige von Hindernissen: Beschmutzte Sensoren (Schlamm, Schnee, Säubern Sie den Sensor mit einem Eis etc.) geeigneten Stück Stoff. Winkeladapter erhöhen die Sensoren. Sensoren sind zu niedrig eingebaut Besteht das Problem weiterhin, nutzen Sie (Siehe S. 6) Funktion Nr. 4 und/oder 5 und/oder 17. Sorgen Sie für Abstand zur Karosserie.
-
Seite 23: Problemlösung
