Installation / Anschluß / Messung
Messablauf:
1.) Beide Stellglieder , Medium sowie Trockenbehälter, sind komplett zu schließen
2.) Entfernen des roten Dichtstopfen danach die Medium-Zuleitung an Eingang „ Gas In"
anschließen.
3.) Bei Messungen von Gasen, außer Druckluft, bitte Ableitung an Ausgang „Gas out"
anschließen. Ein sicheres Abführen des Gases ist sicherzustellen.
4.) Dichtheit aller Verbindungen prüfen und sicherstellen
5.) Das Display / Datenlogger einschalten ( Einschalttaste >=3 sec drücken)
6.) Dann langsam das Stellglied „Medium" öffnen, max. bis die rote Markierung sichtbar ist.
7.) Gasfluß solange aufrecht erhalten bis der Messwert stabil ist.
8.) Nach Abschluß der Messung das Display / Datenlogger ausschalten
9.) Vor Demontage der Anschlüsse ist das System auf atmosphärischen Druck zu entlüften.

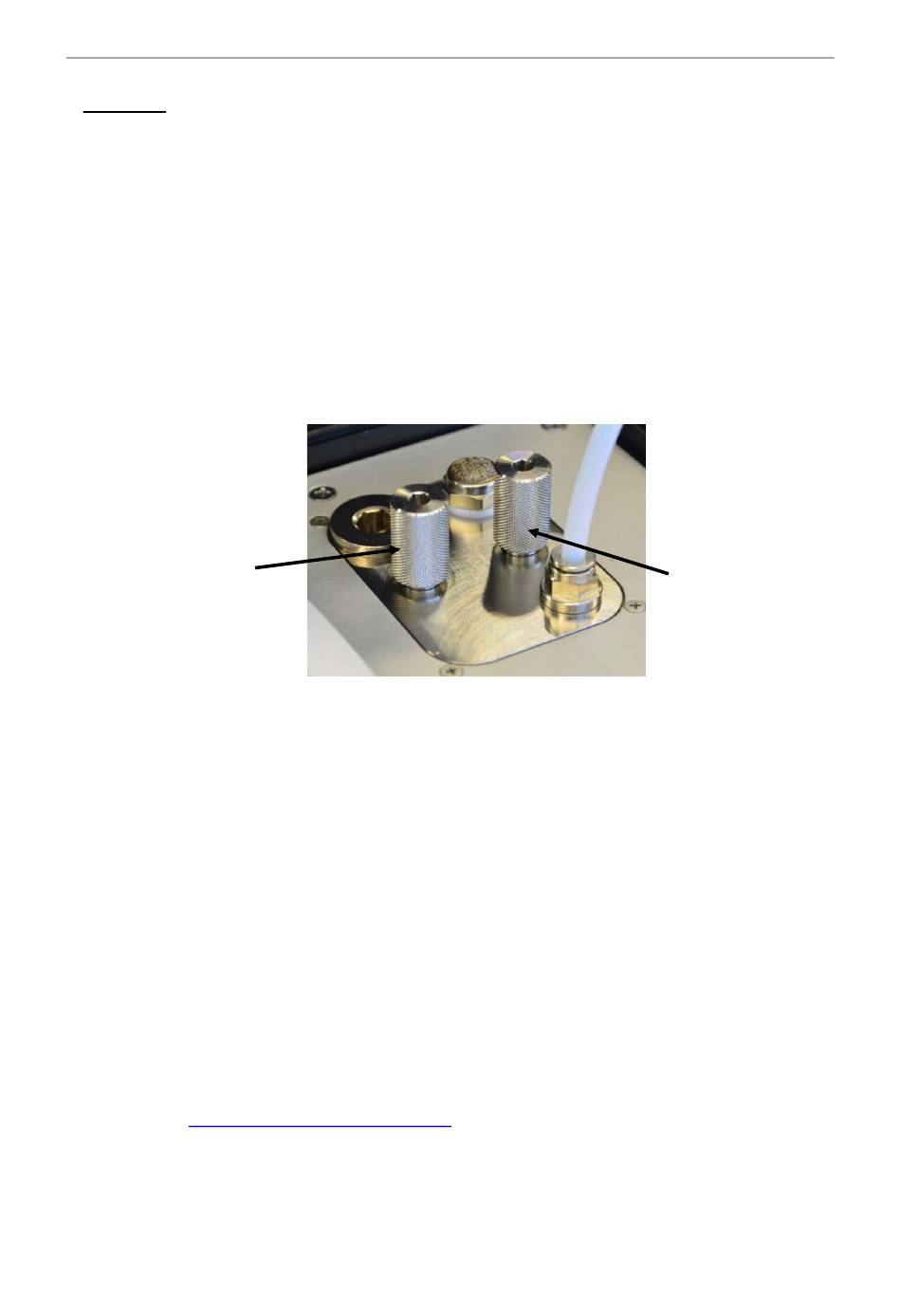

Stellglied Trockenbehälter (2)
geschlossen.
(komplett eingedreht)
Der Messpunkt sollte möglichst möglichst nahe an der kritischen Messstelle liegen, um eine wirklich
repräsentative Messung zu erhalten. Die Länge der der Zuleitung DP 400 mobil sollte so kurz wie
möglich sein. Messleitungen nur aus PTFE (im Lieferumfang ) oder Edelstahl verwenden.
7.2.2
Datenanzeige (Display) / Datenlogger
Die Anzeige des DP400 mobil ist bei Auslieferung schon vorkonfiguriert
Neben dem Druck bis 16bar werden der Taupunkt (Drucktaupunkt),die Temperatur, relative Feuchte,
absolute Feuchte (g/m³) sowie weitere Feuchtemessgrößen gemessen.
Die Feuchtewerte werden im Display Kanal A1 sowie der Druck auf Kanal B1 angezeigt.
Das DP 400 mobil bietet ein optionalen Datenlogger zur Aufzeichnung der Messwerte.
(Speicherkapazität 100 Mio Messwerte)
Für weitere Details siehe Bedienungsanleitung DS 400 mobil Kapitel Datenlogger.
Download Link:
Bedienungsanleitung DS 400 mobil
DP400 mobil V1.00 DE
1
2
Stellglied Medium (1) geöffnet,
Rmax. bis rote Markierung
sichtbar
