EX
EX-
EX
-
-
1393
1393
1393

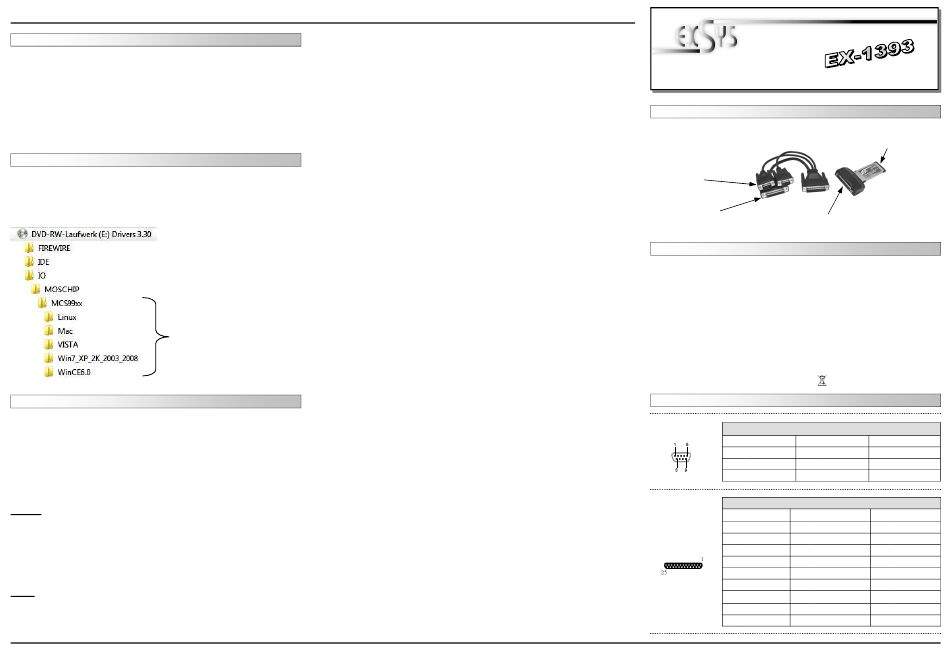

HARDWARE INSTALLATION :
Wenn Sie die ExpressCard Parallel Karten installieren, beachten Sie die folgenden
Installationshinweise. Da es grosse Unterschiede bei Laptops gibt, können wir Ihnen
nur eine generelle Anleitung zum Einbau der ExpressCard Karten geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung ihres Computerherstellers.
Stecken sie die EX-1393 einfach während des Betriebs in einen freien ExpressCard
Slot. Bitte wenden sie beim einstecken der Karte keine Gewalt an. Die Karte lässt sich
mit leichtem druck in den Slot einstecken. Sollte die Karte nicht in den Slot passen,
überprüfen sie bitte ob es sich auch wirklich um einen ExpressCard Slot handelt.
Bitte stecken sie die EX-1393 nie in einen PCMCIA Slot!!! Dies kann zur Beschädi-
gung ihres Notebooks führen.
TREIBER INSTALLATION :
Es gibt zwei Möglichkeiten die Windows Treiber zu installieren. Die erste ist Sie starten
das Setup Programm „StnSetup.exe". Die zweite Möglichkeit ist, dass sie die Treiber
manuell mit Windows „Wizard" installieren. Wir empfehlen Ihnen aber die erste Variante
die einfacher zu installieren ist. Die Treiber liegen in den Ordern von der mitgelieferten
CD:
Die Treiber sind in den
entsprechenden Ordner
TREIBER DEINSTALLIEREN :
In bestimmten Fällen müssen Sie die Treiber deinstallieren. Auch hier haben sie zwei
Möglichkeiten um die Treiber aus Windows zu entfernen:
1.
Starten Sie mit doppelklick das Programm „MOSCHIP_StnUninst" zum
deinstallieren. Das Programm finden Sie immer in dem Ordern des bestimm-
ten Betriebssystem.
2.
Gehen Sie zum Windows Systemsteuerung und Programme und Funktionen
und entfernen da die Treiber für MOSCHIP.
LINUX:
Die Treiber für Linux befinden sich in folgendem Verzeichnis:
"D:\IO\MOSCHIP\MCS99xx\Linux"
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unter-
scheiden können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für Standard IO Ports ihrer Linux Version. In
einigen neueren Versionen wird die Karte sogar automatisch beim Start Installiert.
MAC:
Die Treiber für Linux befinden sich in folgendem Verzeichnis:
"D:\IO\MOSCHIP\MCS99xx\Mac"
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
1393
1393
1393
Deutsch
Deutsch
Deutsch
S1+ 9 pin male
S2
P1
The EX-1393 is a hot plug & play Multi I/O expansion card for the ExpressCard Bus. The EX-
1393 is equipped with two serial RS-232 ports and one bi-directional enhanced Centronics
parallel interface. It is not possible to change the address or IRQ settings manually, they will be
obtained automatically by the system BIOS and while installing the operating system Windows
9x/ME/NT4.0/2000/Server 2000/XP/Server 2003 and Vista. The EX-1393 provides two 9 pin
serial RS-232 male connector and one 25 pin parallel female connector for peripheral unit's
such as (printer, tape backups, modem, terminal etc.) with serial or parallel interface.
Compatibility:
Operating system:
Connections:
Extent of delivery:
Certificates:
DB 9M:
DB 25F:
3
User Manual
User Manual
User Manual
User Manual
Vers. 1.0 / 28.09.11
Vers. 2.2 / 18.04.07
LAYOUT :
serial ports
25 pin female
parallel port
Bi-directional
44 pin female for connect the
the Octopus cable
DESCRIPTION & TECNICAL INFORMATION :
ExpressCard (34mm)
WIN 9x/ME/2000/XP/Server 2003/Vista/7 (Linux by OS)
1 x 25 pin D-SUB parallel female connector
2 x 9 pin D-Sub serial male connector
EX-1393 , Octopus cable, Driver CD, English manual
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
Seriell 9 Pin D-SUB Stecker (S1 und S2):
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
Parallel 25 Pin female connector (P1):
Pin
Signal
Pin
Signal
1
STROBE
10
ACKNOWLEDGE
2
DATA 0
11
BUSY
3
DATA 1
12
PAPER EMPTY
4
DATA 2
13
SELECT
5
DATA 3
14
AUTO FEED
6
DATA 4
15
ERROR
7
DATA 5
16
8
DATA 6
17
SELECT INPUT
9
DATA 7
18
GROUND
4
ExpressCard (34mm)
Notebook connector
Signal
Pin
Signal
DTR
7
RTS
8
CTS
DSR
9
RI
Pin
Signal
19
GROUND
20
GROUND
21
GROUND
22
GROUND
23
GROUND
24
GROUND
INIT
25
GROUND
