POLSKI
Należy zauważyć, że program działania pieca ma na celu
zatrzymanie pracy pieca w przypadku nieprawidłowego
dzialania:
ANOMALIE
Temperatura
spalin
Uszkodzenie
wentylatora
spalin
Uszkodzenie
motoreduktora
Tymczasowa
przerwa w
zasilaniu
Brak zapłonu
Manipulowanie przy urządzeniach zabezpieczających jest
zabronione� Produkt można ponownie włączyć dopiero
po usunięciu przyczyny, która spowodowała zadziałanie
urządzeń zabezpieczających� Aby zrozumieć, o którą
anomalię chodzi, zapoznać się z niniejszą instrukcją� W
zależności od komunikatu alarmowego wyświetlanego
przez urządzenie, wyjaśnia ono, jak interweniować�
Skontaktować się z serwisem technicznym, jeśli problem
będzie się powtarzał�

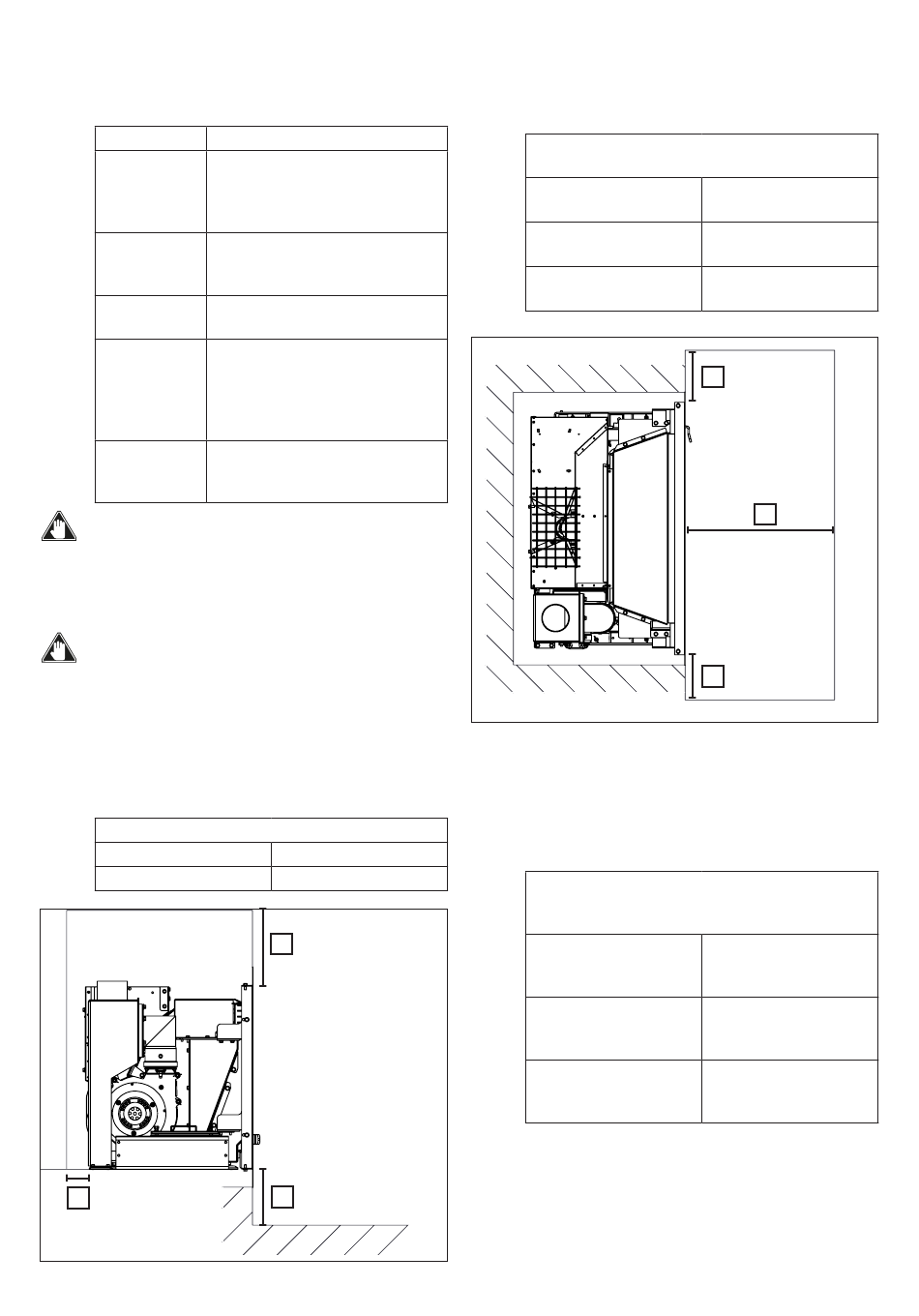

5�10 MINIMALNE ODLEGŁOŚCI
BEZPIECZEŃSTWA
5�10�1 Minimalne odległości wewnętrzne
Nisza instalacyjna powinna być wykonana z materiału
niepalnego.
Minimalne odległości, których należy przestrzegać między
kominem a ścianami, są wskazane na rysunku:
MINIMALNE ODLEGŁOŚCI WEWNĘTRZNE
A Górna
B Tylna i boczna
B
144
OPIS
Gdy czujnik temperatury na wylocie
spalin wykryje zbyt wysoką lub zbyt
niską temperaturę, piec wyłączy się i
wyświetli odpowiedni alarm
Gdy wentylator zatrzyma się, płyta
elektroniczna zablokuje dostarczanie
pelletu i zostanie wyświetlony alarm
Gdy motoreduktor zatrzyma się,
produkt wyłącza się bezpiecznie
Jeśli podczas działania nastąpi
przerwa w dostawie prądu, po
przywróceniu zasilania sprawdzana
jest temperatura w komorze spalania
i w razie potrzeby piec schładza się
Jeśli w fazie zapłonu nie pojawi się
płomień, piec ustawi się w stan
alarmu
200 mm
50 mm
A
C
5�10�2 Minimalne odległości zewnętrzne
W obszarze zaznaczonym na rysunku nie powinny
znajdować się żadne palne przedmioty i ściany:
MINIMALNE ODLEGŁOŚCI ZEWNĘTRZNE
C Dolna
D Przednia
E Boczna
5�11 KRATKI WENTYLACYJNE
W celu uniknięcia przegrzania urządzenia obowiązkowo
należy wykonać recyrkulację powietrza w powłoce komina
z jednym lub kilkoma otworami w dolnej i górnej części
powłoki.
Przestrzegać minimalnych wymiarów podanych na
rysunku:

KRATKI WENTYLACYJNE

F Górna
wylot gorącego powietrza
G Dolna
wlot zimnego powietrza
H Boczne
(w przypadku instalacji
bez podpory)
Rys. 5.4
150 mm
800 mm
150 mm
E
D
E
Rys. 5.5
500 cm
2
500 cm
2
2 x 250 cm
2
