3. EIN- UND AUSSCHALTEN
Die PowerBox wird wie folgt eingeschaltet: Drücken Sie die SET-Taste und halten
Sie diese bis die rote LED leuchtet. Drücken Sie jetzt zusätzlich die Tasten I und II
kurz um den Schaltvorgang zu bestätigen. So können die beiden Akkus auch einzeln ein-
geschaltet werden, beispielsweise zu testen, ob beide Akkus funktionieren und genügend
Strom liefern, wenn alle Ruder bewegt werden. Verfahren Sie genauso beim Ausschalten.

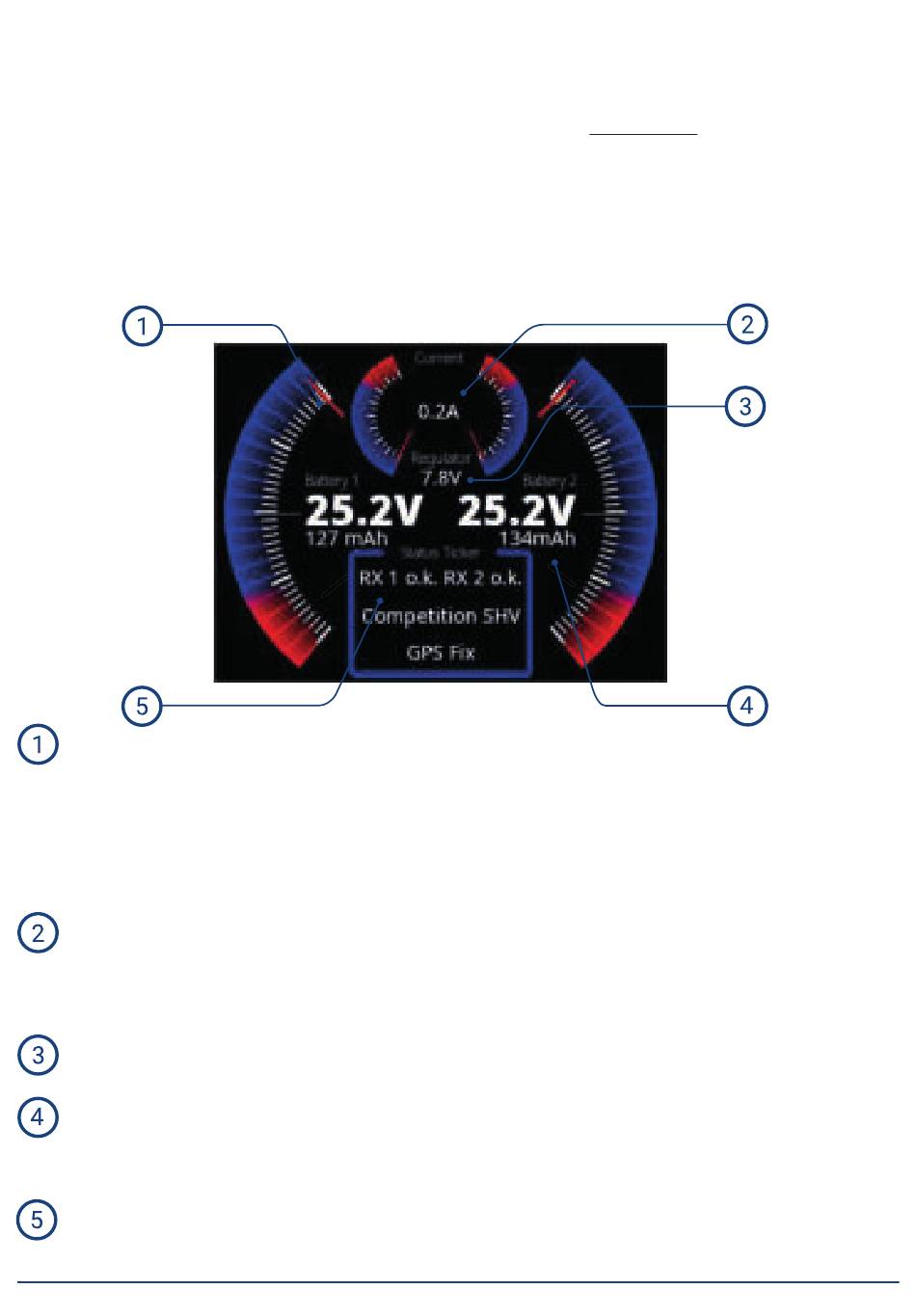

Auf dem TFT Bildschirm sehen Sie jetzt folgende Anzeige:
Analoge Akkuspannungsanzeige mit Minimalwertspeicher. Der aktuelle Wert
wird mit dem roten Zeiger angezeigt, der graue Zeiger markiert die minimale
Spannung, die während des Fluges aufgetreten ist. Die Scala der analogen
Anzeige wird auf den gewählten Akkutyp angepasst. Die zusätzliche digitale
Anzeige zeigt den genauen Wert an.
Die beiden analogen Zeiger markieren die Ströme, die aus dem rechten und
linken Akku entnommen werden. Die digitale Stromanzeige addiert die
Ströme beider Eingänge.
Anzeige der Spannung, die an den geregelten 8.0V Ausgängen zur Verfügung steht.
Die verbrauchte Kapazität wird für beide Akkus separat angezeigt. Sie kann
mit einem Kanal vom Sender aus zurückgesetzt werden.
Hier werden sämtliche Statusanzeigen angezeigt. Empfängerstatus und
Lostframes. Gyro- und GPS Status falls angeschlossen.
