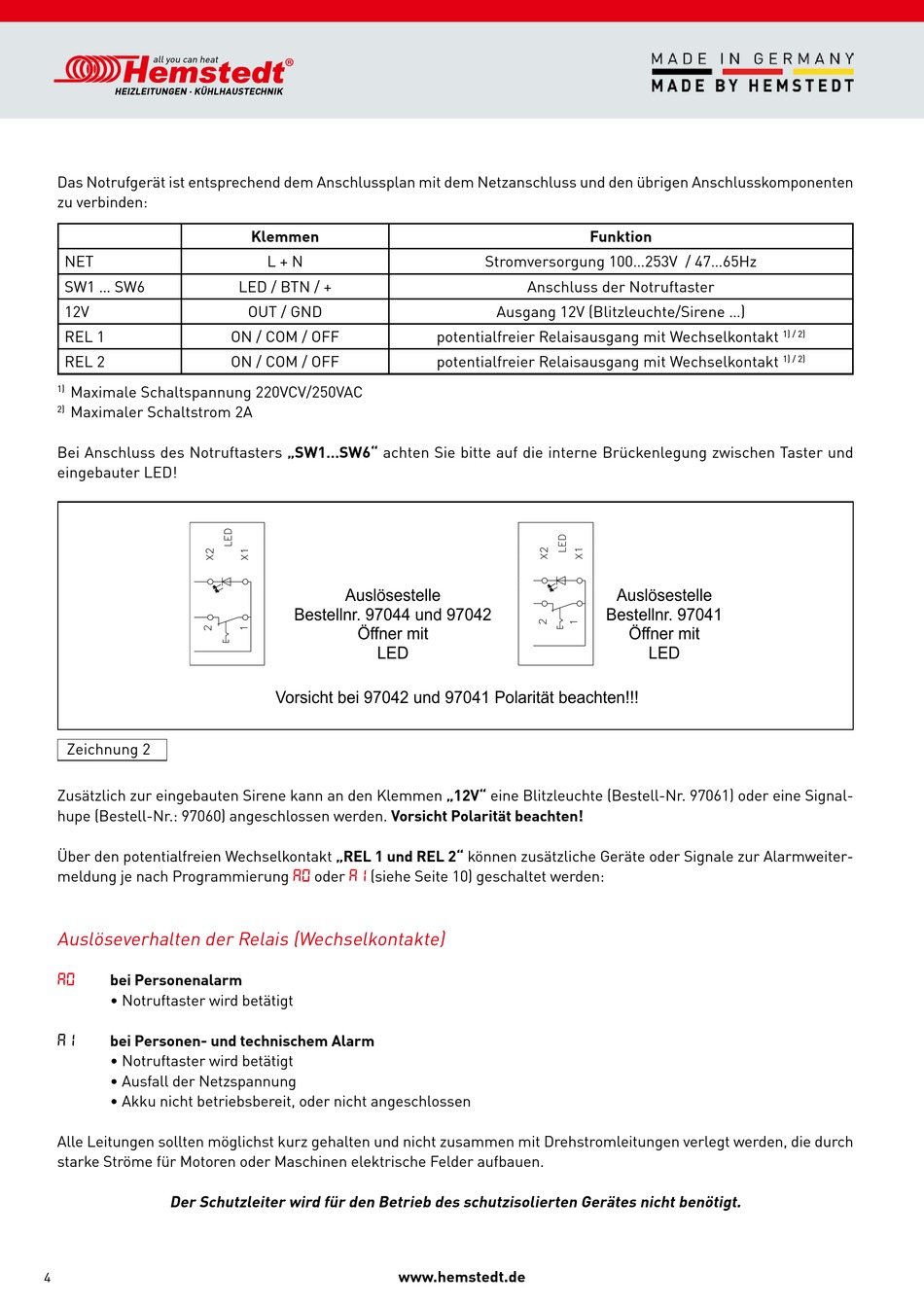

Das Notrufgerät ist entsprechend dem Anschlussplan mit dem Netzanschluss und den übrigen Anschlusskomponenten
zu verbinden:
NET
SW1 ... SW6
12V
REL 1
REL 2
Maximale Schaltspannung 220VCV/250VAC
1)
Maximaler Schaltstrom 2A
2)
Bei Anschluss des Notruftasters „SW1...SW6" achten Sie bitte auf die interne Brückenlegung zwischen Taster und
eingebauter LED!
Zeichnung 2
Zusätzlich zur eingebauten Sirene kann an den Klemmen „12V" eine Blitzleuchte (Bestell-Nr. 97061) oder eine Signal-
hupe (Bestell-Nr.: 97060) angeschlossen werden. Vorsicht Polarität beachten!
Über den potentialfreien Wechselkontakt „REL 1 und REL 2" können zusätzliche Geräte oder Signale zur Alarmweiter-
meldung je nach Programmierung
Auslöseverhalten der Relais (Wechselkontakte)
bei Personenalarm
A0
• Notruftaster wird betätigt
bei Personen- und technischem Alarm
A1
• Notruftaster wird betätigt
• Ausfall der Netzspannung
• Akku nicht betriebsbereit, oder nicht angeschlossen
Alle Leitungen sollten möglichst kurz gehalten und nicht zusammen mit Drehstromleitungen verlegt werden, die durch
starke Ströme für Motoren oder Maschinen elektrische Felder aufbauen.
Der Schutzleiter wird für den Betrieb des schutzisolierten Gerätes nicht benötigt.
4
®
Klemmen
L + N
LED / BTN / +
OUT / GND
ON / COM / OFF
ON / COM / OFF
Auslösestelle
Bestellnr. 97044 und 97042
Öffner mit
LED
Vorsicht bei 97042 und 97041 Polarität beachten!!!
oder
(siehe Seite 10) geschaltet werden:
A0
A1
www.hemstedt.de
Funktion
Stromversorgung 100...253V / 47...65Hz
Anschluss der Notruftaster
Ausgang 12V (Blitzleuchte/Sirene ...)
potentialfreier Relaisausgang mit Wechselkontakt
potentialfreier Relaisausgang mit Wechselkontakt
Bestellnr. 97041
1) / 2)
1) / 2)
Auslösestelle
Öffner mit
LED
