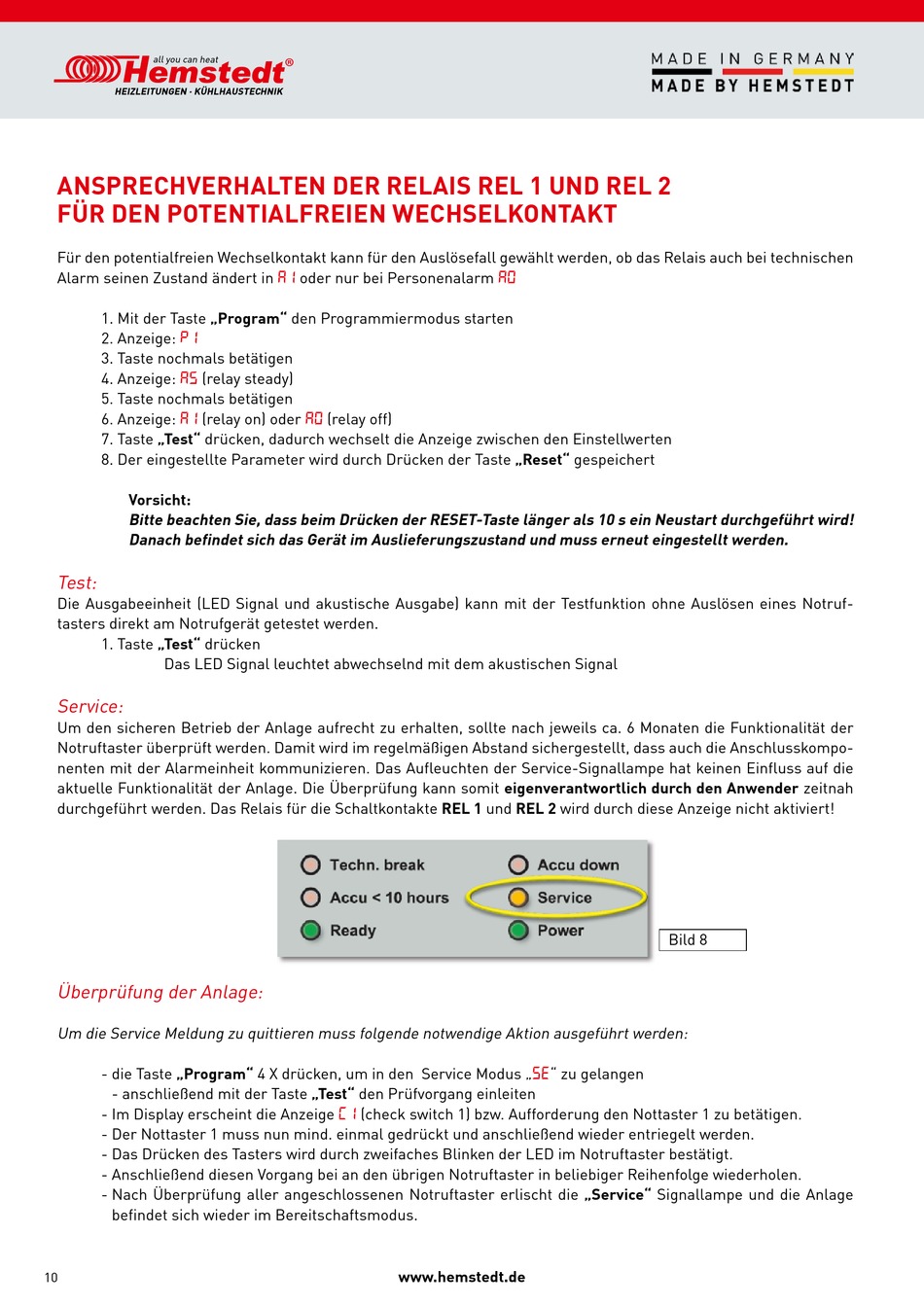

ANSPRECHVERHALTEN DER RELAIS REL 1 UND REL 2
FÜR DEN POTENTIALFREIEN WECHSELKONTAKT
Für den potentialfreien Wechselkontakt kann für den Auslösefall gewählt werden, ob das Relais auch bei technischen
Alarm seinen Zustand ändert in
1. Mit der Taste „Program" den Programmiermodus starten
2. Anzeige:
P1
3. Taste nochmals betätigen
4. Anzeige:
(relay steady)
A5
5. Taste nochmals betätigen
6. Anzeige:
(relay on) oder
A1
7. Taste „Test" drücken, dadurch wechselt die Anzeige zwischen den Einstellwerten
8. Der eingestellte Parameter wird durch Drücken der Taste „Reset" gespeichert
Vorsicht:
Bitte beachten Sie, dass beim Drücken der RESET-Taste länger als 10 s ein Neustart durchgeführt wird!
Danach befindet sich das Gerät im Auslieferungszustand und muss erneut eingestellt werden.
Test:
Die Ausgabeeinheit (LED Signal und akustische Ausgabe) kann mit der Testfunktion ohne Auslösen eines Notruf-
tasters direkt am Notrufgerät getestet werden.
1. Taste „ Test" drücken
Das LED Signal leuchtet abwechselnd mit dem akustischen Signal
Service:
Um den sicheren Betrieb der Anlage aufrecht zu erhalten, sollte nach jeweils ca. 6 Monaten die Funktionalität der
Notruftaster überprüft werden. Damit wird im regelmäßigen Abstand sichergestellt, dass auch die Anschlusskompo-
nenten mit der Alarmeinheit kommunizieren. Das Aufleuchten der Service-Signallampe hat keinen Einfluss auf die
aktuelle Funktionalität der Anlage. Die Überprüfung kann somit eigenverantwortlich durch den Anwender zeitnah
durchgeführt werden. Das Relais für die Schaltkontakte REL 1 und REL 2 wird durch diese Anzeige nicht aktiviert!
Überprüfung der Anlage:
Um die Service Meldung zu quittieren muss folgende notwendige Aktion ausgeführt werden:
- die Taste „Program" 4 X drücken, um in den Service Modus „SE" zu gelangen
- anschließend mit der Taste „Test" den Prüfvorgang einleiten
- Im Display erscheint die Anzeige
- Der Nottaster 1 muss nun mind. einmal gedrückt und anschließend wieder entriegelt werden.
- Das Drücken des Tasters wird durch zweifaches Blinken der LED im Notruftaster bestätigt.
- Anschließend diesen Vorgang bei an den übrigen Notruftaster in beliebiger Reihenfolge wiederholen.
- Nach Überprüfung aller angeschlossenen Notruftaster erlischt die „Service" Signallampe und die Anlage
befindet sich wieder im Bereitschaftsmodus.
10
®
oder nur bei Personenalarm
A1
(relay off)
A0
(check switch 1) bzw. Aufforderung den Nottaster 1 zu betätigen.
C1
www.hemstedt.de
A0
Bild 8
