Hydraulik Sprinter 8/9 SW
10
9

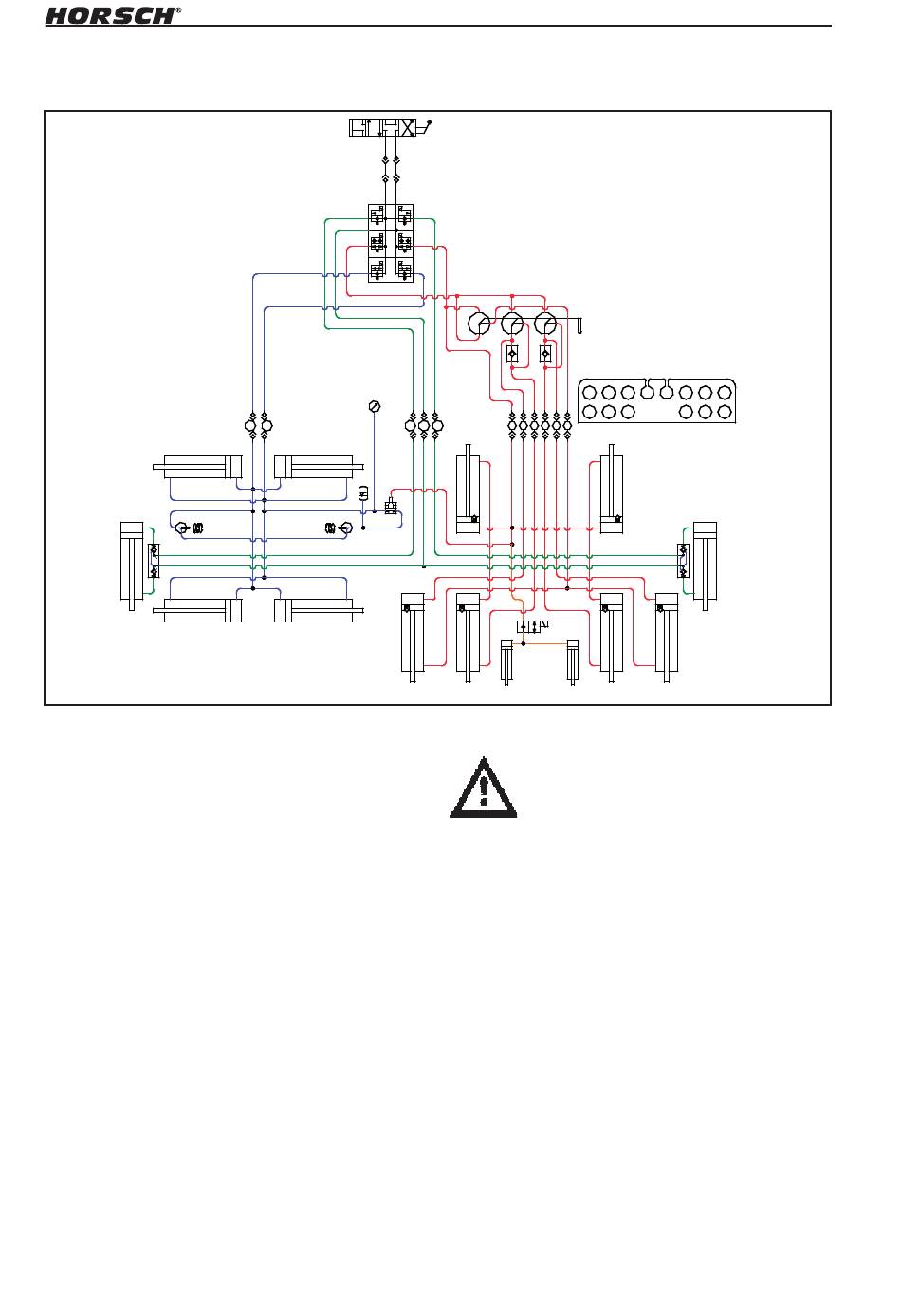

Hydraulik Sprinter 8/9 SW mit SW 8000 SD
1.
Steuergerät mit Schwimmstellung
2.
Hydr. Kupplung
3.
Hydr. Steuerblock
4.
Hydr. Zylinder Klappen
5.
Zweiwegehahn (mech. betätigt)
6.
Hydr. Ventil (mech. betätigt)
7.
Druckspeicher
8.
Manometer
Maschine
Zeichnung
Sprinter
9.
Hydr. Sperrventil
8 SW
Hydr.
10. Hydr. Zylinder Spuranreißer
11. Kombination Hydraulikhähne
12. Hydr. Rückschlagventil
13. Hydr. Zylinder Heben vorne
14. Hydr. Zylinder Heben hinten
15. Hydr. Zylinder Heben Seitenflügel
16. Hydr. Ventil Vorauflaufmarkierer
17. Hydr. Zylinder Vorauflaufmarkierer
12
1
2
SK HK
4
4
5
5
4
4
2
3
S
H
L
R
L2
R2
L1
R1
H
H
SZ
HZ
K
K
SK
HK
12
8
2
L2
L1
R2
1 2 3 4 5
13
7
6
14
15
17
Die Hydraulikanlage steht unter hohem
Druck. Austretende Flüssigkeit kann
die Haut durchdringen und schwere
Verletzungen verursachen. Bei Ver-
letzungen sofort einen Arzt aufsuchen.
Die Hydraulik der Maschine hat mehrere Funk-
Zeichnungsnummer
tionen, die bei Fehlbedienungen zu Schäden an
31090500
Mensch und Maschine führen können.
11
L1
HK
5
3
L2 R2 SK
6
4
6
13
10
9
14
15
16
17
Dateiname
1
2
Entw.
Datum
ed
mar 10
