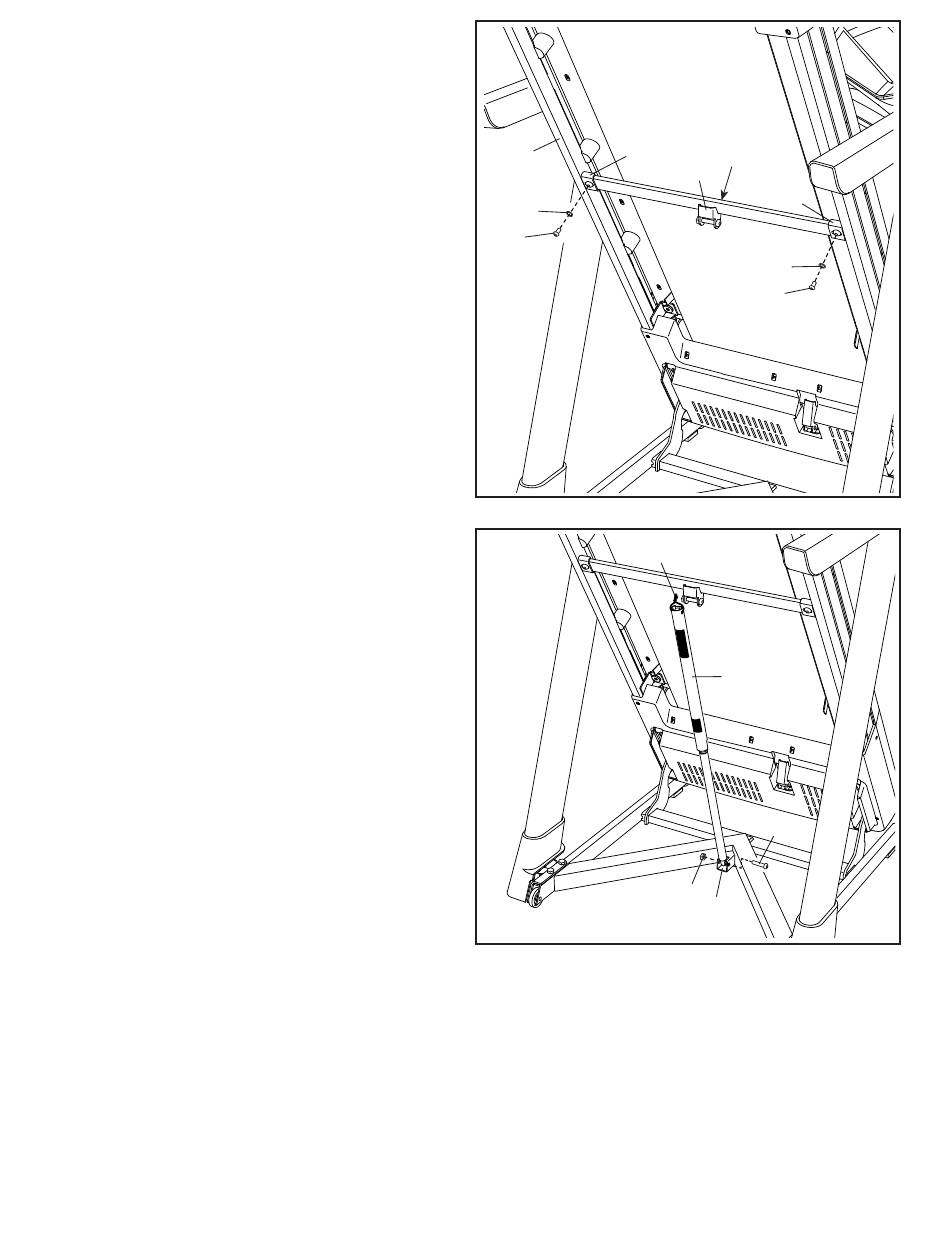

12. Hinweis: Wird das Laufbandgerät auf einer
glatten Fläche zusammengesetzt, wird es
möglicherweise nach vorn rollen, während
Sie diesen Schritt durchführen.
Entfernen Sie die zwei 5/16" x 3/4" Schrauben
(21) von der Arretierungsquerstange (59).
Hinweis: Die Arretierungsquerstange ist nicht am
Laufbandgerät vormontiert.
Als Nächstes heben Sie den Rahmen (64)
an, bis dieser sich in der aufrechten Position
befindet. Lassen Sie eine zweite Person den
Rahmen halten, bis Schritt 14 vollendet ist.
Richten Sie die Arretierungsquerstange (59)
so aus, wie abgebildet. Achten Sie darauf,
dass der Aufkleber mit „This side toward
belt" (diese Seite zum Band) (G) dem
Laufbandgerät zugewandt ist. Befestigen Sie
die Arretierungsquerstange mit den zwei 5/16"
x 3/4" Schrauben (21), die Sie eben entfernt
haben, und zwei 5/16" Zahnscheiben (10) an
den Halterungen (H) des Rahmens (64).
13. Entfernen Sie die 5/16" Mutter (39) und den
5/16" x 1 3/4" Bolzen (27) von der Halterung an
der Basis (96).
Als Nächstes richten Sie die Lagerungsarretie-
rung (63) wie abgebildet aus.
Befestigen Sie das untere Ende der Lagerungs-
arretierung (63) mit dem 5/16" x 1 3/4" Bolzen
(27) und der 5/16" Mutter (39) an der Halterung
der Basis (96), wie abgebildet.
Dann richten Sie die Lagerungsarretierung (63)
zu einer vertikalen Position auf und entfernen
das Band (I).
12
H
64
10
21
13
13
G
59
H
10
21
I
63
27
39
96
