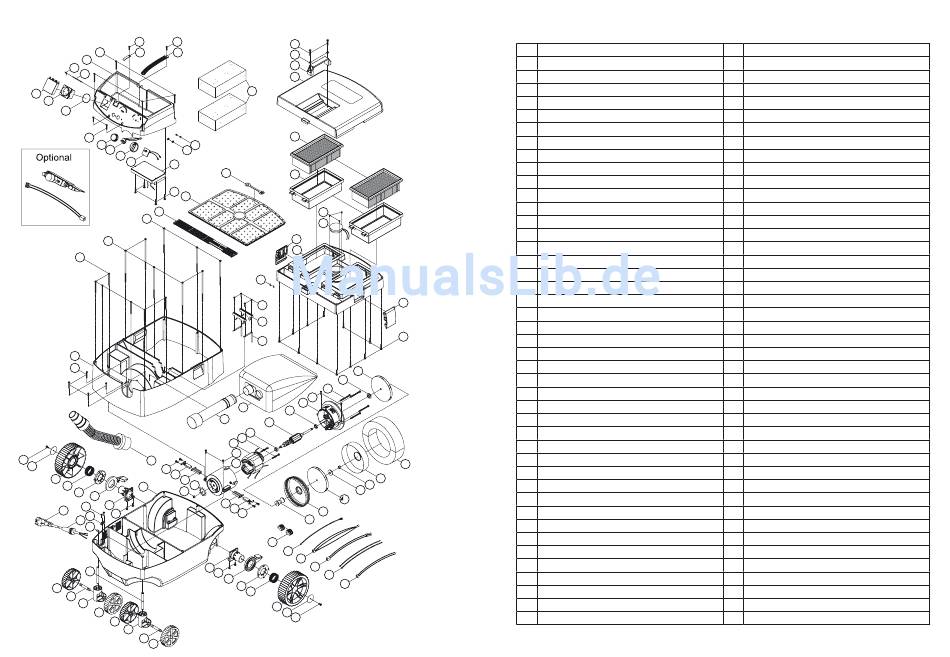

6. exPLOsIOnszeIchnung
80
80
01
82
81
02
03
04
05
06
84
07
08
13
09
12
10
11
64
07
25
26
27
28
29
30
07
57
36
58
37
38
59
39
41
60
56
40
61
62
63
31
66
79
65
67
68
69
70
71
72
70
70
72
71
10
70
14
15
16
17
85
18
83
19
20
21
22
23
24
31
32
33
49
48
29
31
47
34
45
35
46
45
44
43
31
42
54
53
52
49
39
38
51
37
50
73
74
75
76
63
79
77
62
78
61
60
59
58
57
7. teILeLIste
nr.
ersatzteil
1
Schraube M4x35
2
Deckplatte
3
Drehfeder 0.7x2.5x 21L
4
Drehstift 2.3x 60
5
Klappdeckel
6
Steckdose
7
Schraube M4x25
8
Saugkraftregler
9
Widerstandsregler
10
Drehknopfschalter
11
Hauptschalter-Positionen
12
Feder 0.5 x 4x 7.5L
13
E-Feder (E-4)
14
Schraube M5x20
15
Unterlegscheibe M5
16
Griff
17
Tankabdeckung
18
Lamellenfilter
19
Filtergehäuse
22
20
Schraube M4x5
21
Filterrütteleinheit
07
22
Arretierung
23
Haupttankabdeckung
24
Leiteranschlussstift
25
Membranfilter
26
Absaugöffnungsabdeckung
27
Schraube M5x125
28
Schraube M5x140
29
Schraube M4x55
30
Gehäuse
31
Schraube M4x16
55
32
Haltebügel
33
Kupferband für Überlastungsschalter
34
Vlies-Filtertüte (wiederverwendbar)
35
Schlauchanschluss
36
Saugschlauch (inkl. Adapter)
37
Schraube M4x12
38
Kohlebürsten 7x12
39
Kohlebürstenhalter
40
Sechskantmutter M6
41
Gebläse 70x6
42
Motorgehäuse
43
Leitgitter
nr.
ersatzteil
44
Leitgitterschraube M5x60
45
Lager 6200 2RS
46
Rotor
47
Motorabdeckung vorn
48
Abstandshalter klein
49
Antriebsrad
50
Abstandshalter groß
51
Auslassgehäuse
52
Unterlegscheibe 8x25x2
53
Sechskantmutter M8
54
Ansauggehäuse
55
Schaumstoffdämmung
56
Fahrwerk
57
Schraube M6x12
58
Unterlegscheibe 6.5x40x2.5
59
Hinterrad
60
Feder 2x41.5x4x22.6L
61
Raddrehscheibenmutter
62
Radflachspannhebel
63
Hinterachse
64
Elektronisches Modul
65
Kabelklemme
66
Stecker
67
Stromkabel
68
Sicherungsring S-10
69
Lenkrollenachse
70
Vorderrad
71
Achswelle
72
Fahrgestell
73
Dreiphasenanschluss
74
Erdungsleitung
75
Leitung für Absaugkraftkontrolle
76
Leitung für Filterrüttler
77
Leitung für Geräteschalter
78
Leitung für Überflutschalter
79
Schraube M5x16
80
Schraube M4x14
81
Schlauchband
82
Aufhängegurt
83
Federbügel
84
O-Ring 47.5 x 2
85
Filterschwamm
11
