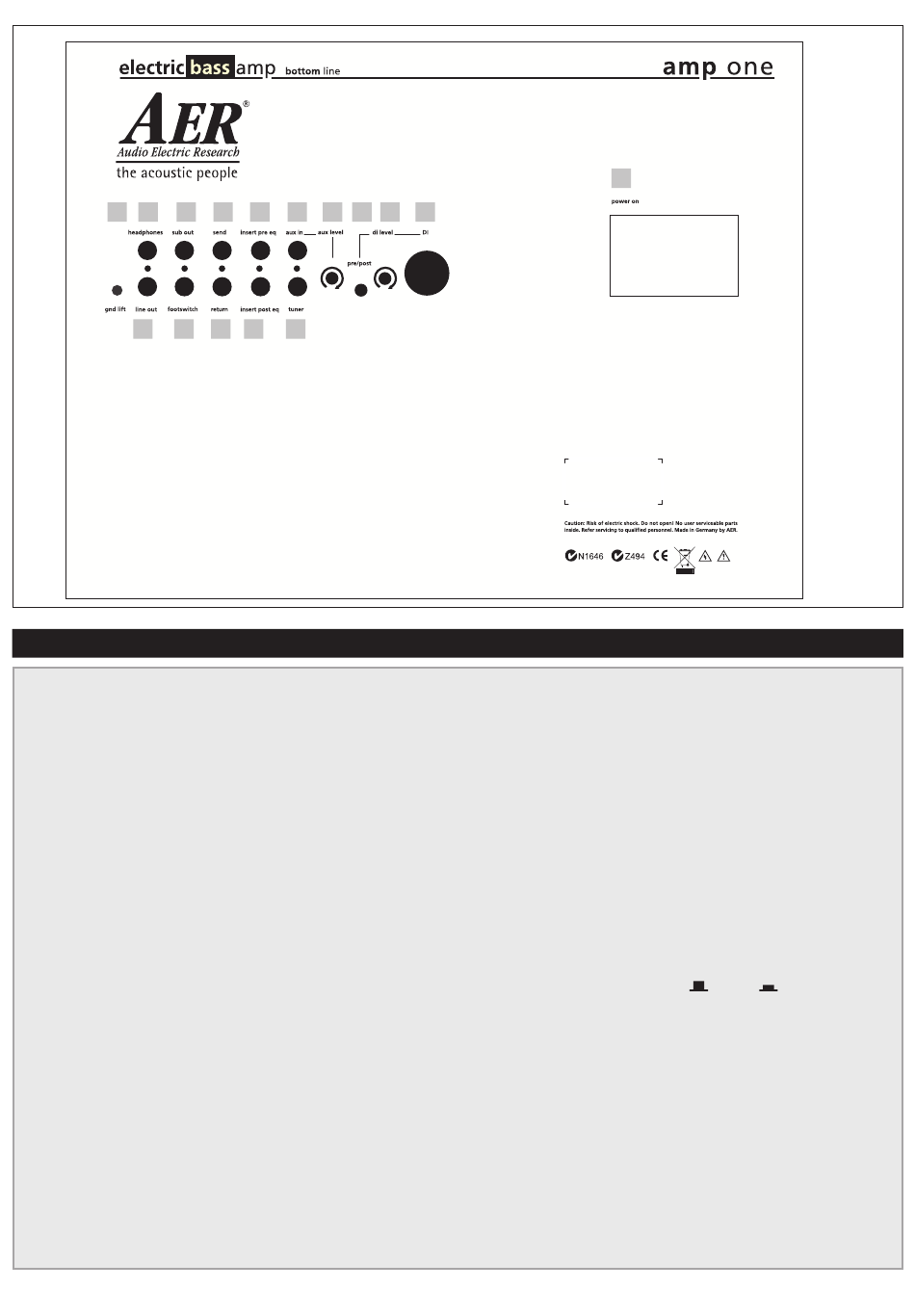

3.2 Rückseite
1) ground lift
Schalter für Signalmasse-Schutzleiter-Trennung
2) headphones
Kopfhörerausgang. Der Lautsprecher des
Verstärkers wird bei Verwendung dieser
Buchse abgeschaltet.
3) line out
Vorverstärkerausgang hinter master
und Klangregelung, mit Effekten
4) sub out
Sub-Ausgang, 6,35 mm Mono-Klinkenbuchse
5) footswitch
Anschlußbuchse für einen Doppelfußschalter
zum Ein- und Ausschalten des externen Effekts.
Klinkenbuchse, Belegung:
Tip= Schalter für den externen Effekt (send/
return)
6) send
Ausgang für einen externen, parallelen
Effektweg (siehe 5.2) in Verbindung mit return
7) return
Eingang des externen, parallelen Effektwegs.
Auch allein als Zusatzeingang verwendbar.
6
8
10
12
13 14
7
9
11
15
8) insert pre eq
Einschleifweg vor dem Equalizer
9) insert post eq
Einschleifweg nach dem Equalizer
10) aux in
Stereo-Eingang für zusätzliche Signalquellen
11) tuner
Ausgang, vor master, für ein Stimmgerät
12) aux level
Aux-Signalpegel-Regler
13) DI pre/post eq
DI-Signal-Verlaufsschalter:
14) DI level
DI-Out Signalpegel-Regler
15) DI-out
DI-Out Signalpegel-Regler
16) power on
Netzschalter (ein/aus), kombiniert mit Gerätestecker
(Typ IEC C14) und Fach für Netzsicherung (siehe
techn. Daten).
16
= pre,
= post eq
