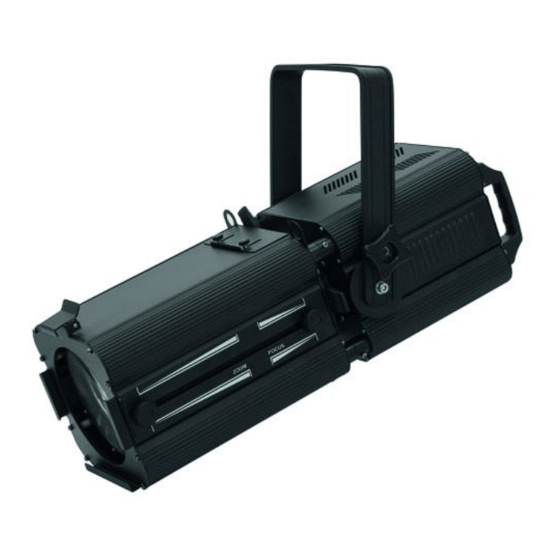

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PFE-100 RGBW Profile Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer:/ This user manual is valid for the article number: 40001982 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/31 00094626.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PFE-100 RGBW Profile Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Verfolgerscheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen ist. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features: Ideale Farbkulisse für Theater und Bühnen Professioneller Bühnenscheinwerfer • Bedienbar im Standalone-Modus oder über DMX-Interface • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt 9 Kanäle) • Komfortable Adressierung und Einstellung über Control Board mit LCD-Anzeige und 4-Bedientasten • •... - Seite 7 Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
-
Seite 8: Anschluss An Den Dmx-512 Controller
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der EUROLITE LED PFE-100 RGBW Profile Spot befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät... -
Seite 9: Anschluss Ans Netz
verbunden werden. Stecken Sie das DMX-Kabel in die DMX OUT-Buchse und verbinden Sie es mit dem DMX IN-Stecker des nächsten Gerätes. Siehe weitere Hinweise unter Bedienung. Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International... -
Seite 10: Standalone-Modus
Zoomeinstellung - DMX MODUS STANDALONE-MODUS Der LED PFE-100 RGBW Profile Spot lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller. Dimmer Drücken Sie die MODE-Taste um den Dimmer-Modus zu wählen. Wenn das Display „Dimmer R“ anzeigt, drücken Sie die ENTER-Taste. -
Seite 11: Dmx-Modus
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Adressierung des Geräts Die Startadresse ist der erste Kanal, auf den der LED PFE-100 RGBW Profile Spot auf Signale vom Controller reagiert. Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display „DMX512“ anzeigt. Drücken Sie die ENTER-Taste zur Bestätigung. -
Seite 12: Dmx-Protokoll
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PFE-100 RGBW Profile Spot über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie das Gerät ein. -
Seite 13: Reinigung Und Wartung
Kanal 7 –Strobe: Zunehmende Geschwindigkeit Wert: Funktion: 000 – 009 Keine Funktion 010 – 255 0 – 100 % Kanal 8 – Dimmergeschwindigkeit (Sprungantwort) Wert: Funktion: 000 – 063 Dimmergeschwindigkeit 1 064 – 127 Dimmergeschwindigkeit 2 128 – 191 Dimmergeschwindigkeit 3 192 –... -
Seite 14: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 110 W Anzahl der DMX-Kanäle: DMX-512-Anschluss: 3-pol. XLR Maximale Umgebungstemperatur T 45° C Max. Leuchtentemperatur im Beharrungszustand T 60° C Mindestabstand zu enflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,3 m LED-Typ: 100-W-QCL COB... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PFE-100 RGBW Profile Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 16: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 17: Operating Determinations
OPERATING DETERMINATIONS This device is a follow spot designed for professional use on stages, in discotheques, theatres etc. This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz~ and was designed for indoor use only. -
Seite 18: Description Of The Device
DESCRIPTION OF THE DEVICE Features: Ideal color backdrop for theatres and stages • Professional stage spot light Operable in stand-alone mode or via DMX interface • DMX512 control possible via any commercial DMX controller (occupies 9 channels) • Comfortable addressing and setting via control board with LCD display and four operating buttons •... -
Seite 19: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 20: Dmx-512 Connection / Connection Between Fixtures
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED PFE-100 RGBW Profile Spot you can find an XLR-jack (DMX Out) and an XLR- plug (DMX In), which can be used for connecting several devices. -
Seite 21: Connection With The Mains
Plug the power cord into a grounded electrical outlet that matches the rated voltage of the machine. OPERATION After you connected the spot to the mains, the EUROLITE LED PFE-100 RGBW Profile Spot starts running. The LC display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. -
Seite 22: Stand Alone-Mode
STAND ALONE-MODE In the Stand Alone mode, the LED PFE-100 RGBW Profile Spot can be used without controller. Disconnect the LED PFE-100 RGBW Profile Spot from the controller. Dimmer Press the MODE button until the display shows “Dimmer R”. Press ENTER to confirm. -
Seite 23: Dmx Mode
DMX-chain. If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed EUROLITE LED PFE-100 RGBW Profile Spot, you may now start operating it via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the LC display lights up permanently. -
Seite 24: Cleaning And Maintenance
Channel 4 – White Value : Function: 000 – 255 0 – 100 % Channel 5 – RGBW-Colorblend: See Macros-Table at the end of the user manual Value : Function: 000 – 255 RGBW-Colorblend Channel 6 –Color change & Color fade Value : Function: 000 –... -
Seite 25: Technical Specifications
CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly. -
Seite 26: Macros
ACROS 26/31 00094626.DOC, Version 1.1... - Seite 27 27/31 00094626.DOC, Version 1.1...
- Seite 28 28/31 00094626.DOC, Version 1.1...
- Seite 29 29/31 00094626.DOC, Version 1.1...
- Seite 30 30/31 00094626.DOC, Version 1.1...
- Seite 31 31/31 00094626.DOC, Version 1.1...
