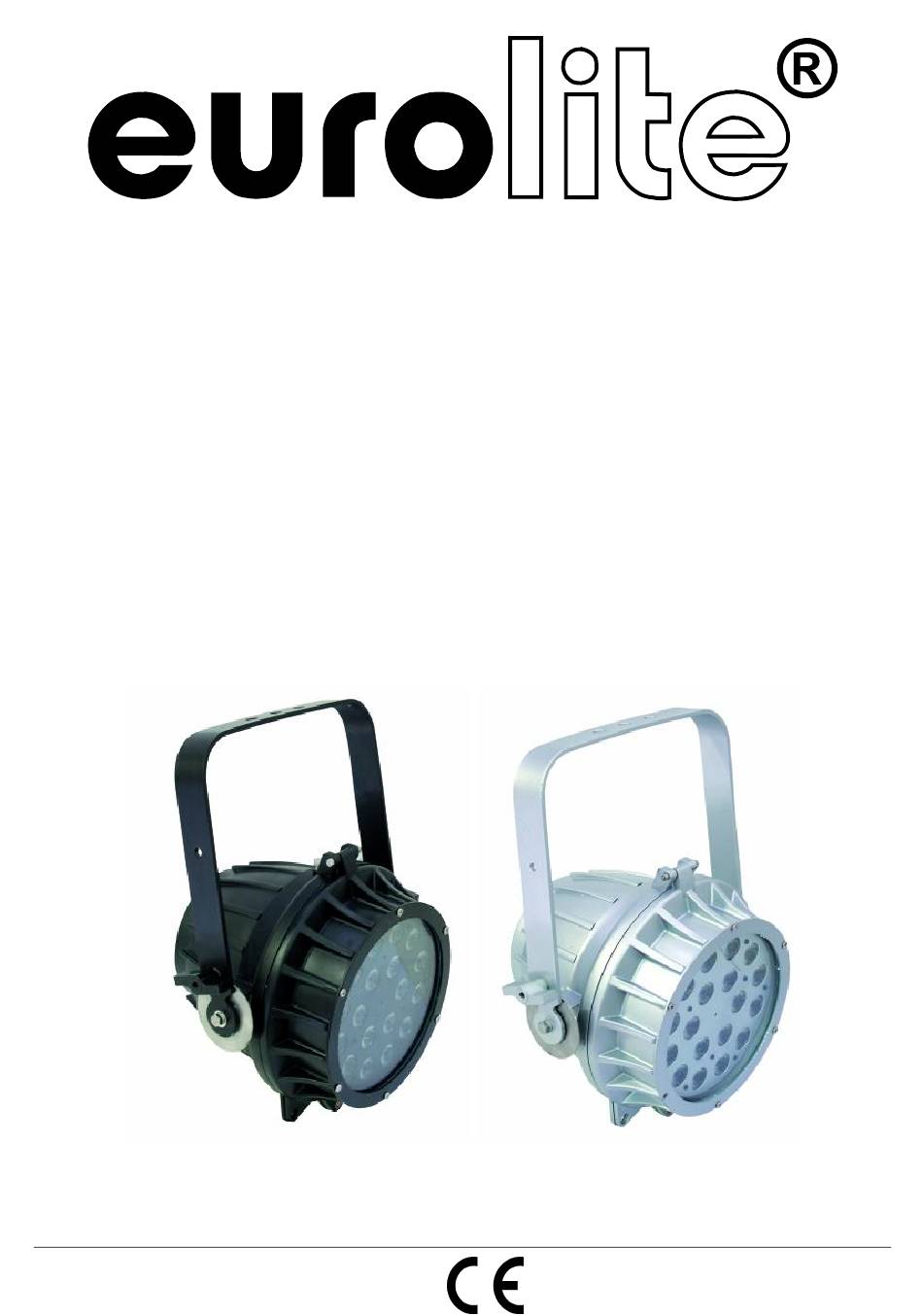

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PAR-64 TCL IP65 Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51914190, 51914195 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/21 00035974.DOC, Version 1.3... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 TCL IP65 Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken. - Seite 5 Der Installateur muss sicherstellen, dass bei Verwendung im Freien immer eine Gummischlauchleitung H05R angeschlossen wird. Bei Verlegung im Erdreich muss ein Erdkabel NYY verwendet werden! Alle geltenden Vorschriften zur Installation von Kabeln im Freien bzw. im Erdreich müssen unbedingt eingehalten werden! Die Umgebungstemperatur muss zwischen -25°...
-
Seite 6: Gerätebeschreibung
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden. GERÄTEBESCHREIBUNG Features Profi Outdoor Spot mit TCLs Sonderausstattung TCLs (tri color leds), hinter jeder Linse sitzen 3 LEDs •... -
Seite 7: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. -
Seite 8: Master/Slave-Betrieb
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. -
Seite 9: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 10: Dmx-Gesteuerter Betrieb
DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Über das Display können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. -
Seite 11: Dmx-Protokoll
Belegung der DIP-Schalter: Einstellen der DIP-Schalter DMX-Startadresse: Gerätenummer 64 128 256 Startadresse & Kanäle Gerät 1 - Kanäle 1-5 Gerät Kanäle 6-10 Gerät Kanäle 11-15 Gerät Kanäle 16-20 Gerät Kanäle 21-25 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PAR-Spot über Ihren Controller ansteuern. -
Seite 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 TCL IP65 Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 14: Operating Determinations
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock. -
Seite 15: Description
This device must only be operated in an altitude between -20 and 2000 m over NN. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. -
Seite 16: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 17: Dmx-512 Connection / Connection Between Fixtures
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Seite 18: Master/Slave Operation
The device has two operating modes. It can be operated via the Display Module or it can be run in DMX- controlled mode via a DMX controller. After you connected the spot to the mains, the EUROLITE LED PAR-64 TCL IP65 Spot starts running. OPERATION VIA DISPLAY The display lights up and you can choose the desired mode via the MODE button. -
Seite 19: Dmx-Controlled Operation
The individual channels and their features are listed under DMX-protocol. The display allows you to assign the DMX fixture address, which is defined as the first channel from which the LED PAR-64 TCL IP65 Spot will respond to the controller. Addressing Press the MODE button until the display shows the desired DMX mode: Mode 1, 3-channel (1XXX) or Mode 2, 5-channel (2XXX). -
Seite 20: Addressing
Occupation of the DIP-switches: Controlling: After having addressed the LED PAR-64 TCL IP65 Spot, you may now start operating it via your lighting controller. Note: After switching on, the LED PAR-64 Spot will automatically detect whether DMX 512 data is received or not. -
Seite 21: Cleaning And Maintenance
5-channel protocol Channel: Value: Function: 000 – 255 Red (0 – 100%) 000 – 255 Green (0 – 100%) 000 – 255 Blue (0 – 100%) 000 – 255 Master Dimmer 000 – 000 001 – 005 Sound Control (7 colors) * 006 –...
