18
Abwasser Schlauch
Eingangswasser Schlauch
Filterwasser Schlauch
Heißwasser Schlauch
Abbildung 2
Stelle sicher, dass alle Schläuche vollständig eingeführt sind, nutze
dazu die Markierug auf dem Schlauch und befestige anschließend
die blauen Sicherungsklammern (Abbildung 2).
Stecke den Abwasser-Wasserschlauch (grauer Schlauch)
in den Abwasser-Anschluss (grauer Wasseranschluss)
Stecke den Heiß-Wasserschlauch (roter Schlauch)
in den Heiß-Anschluss (roter Wasseranschluss)
Stecke den Filter-Wasserschlauch (blauer Schlauch)
in den Filter-Anschluss (blauer Wasseranschluss)
Stecke den Eingang-Wasserschlauch (weißer Schlauch)
in den Eingang-Anschluss (weißer Wasseranschluss)
Schritt 1:
Schritt 2:
Schritt 3:
Schritt 4:
Schritt 5:
Abbildung 1
HINWEIS:
Überprüfe bitte zunächst die benötigte Schlauchlänge und schneide den Schlauch ab,
wenn er zu lang ist (siehe Seite 10, Verwendung der Steckanschlüsse) .
Bevor du die Schläuche an die Anlage anschließt,
entferne die Stopfen von den entsprechenden
Wasseranschlüssen (Abbildung 1).

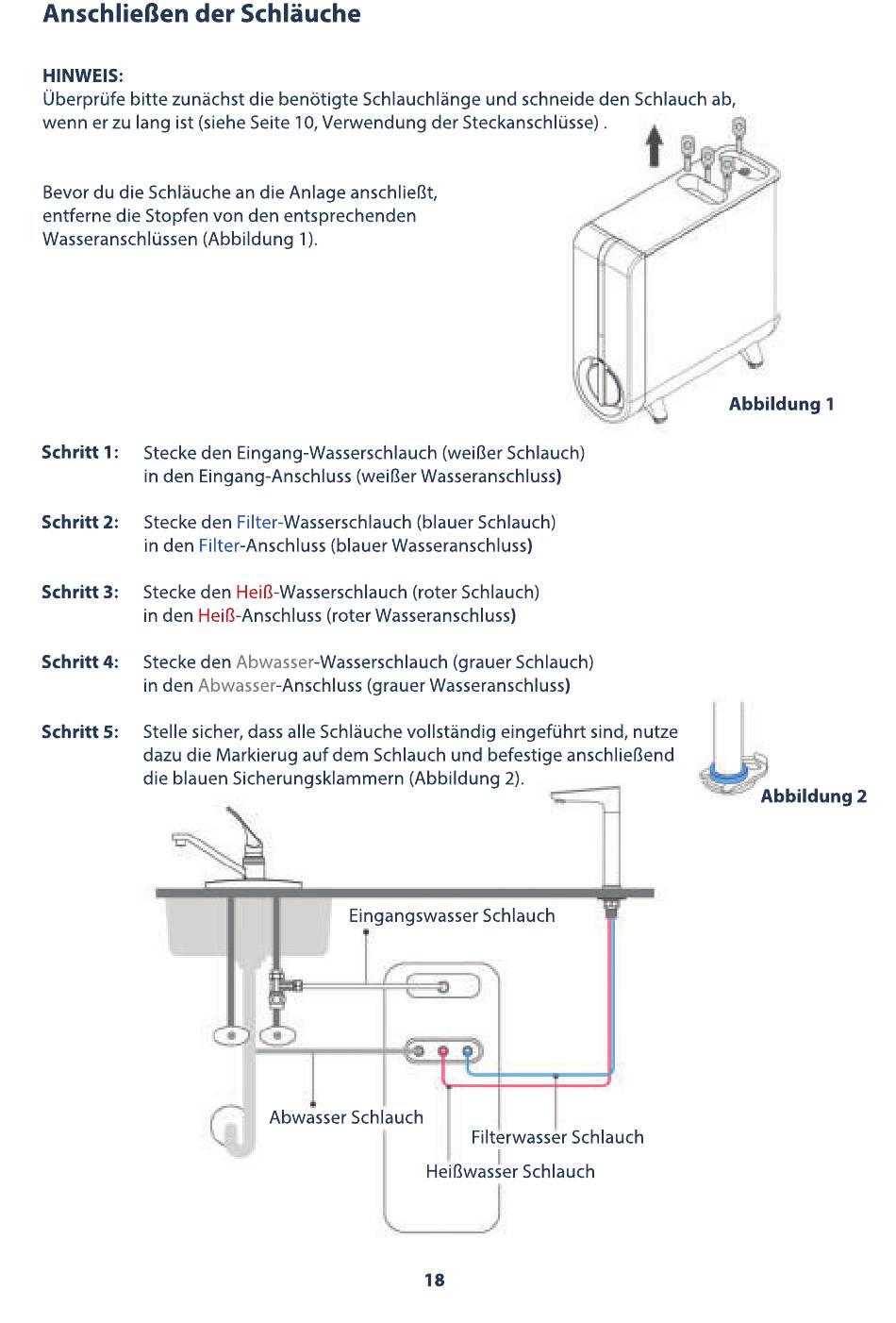

Anschließen der Schläuche
