HINWEIS:
In einigen Gebieten muss der Abwasserschlauch durch einen Systemtrenner an das Ab ussrohr
angeschlossen werden. Das Zubehör für den Systemtrenner ist nicht im Lieferumfang enthalten.
Schaumstoffdichtung
Frontplatte
Sicherungsklammer
Abbildung 3
Abbildung 2
Abbildung 1
Um einen reibungslosen Ablauf des Ab ussrohrs und der Entlüftung der Anlage zu
gewährleisten, darf der Wasserablaufschlauch die Seitenwand des Ab ussrohrs nicht berühren.
Der Ab ussschlauch darf während des Heizens nicht aus dem Ab ussrohr gezogen werden,
es besteht Verbrühungsgefahr.
Sichere die Verbindung mit einer blauen Sicherungsklammer (Abbildung 3).
Abbildung 4
Befestige nun die hintere Platte auf dem Ab ussrohr, indem du die Schrauben und
Muttern gleichmäßig anziehst, der Schlauch be ndet sich dabei weiter im zuvor
gebohrten Loch.
Schiebe nun die Frontplatte über die Bohrstelle und führe den grauen
Abwasser-Schlauch in das gebohrte Loch ein (Abbildung 2). Du siehst eine Markierung
am Schlauch, an dieser kannst du erkennen, wie tief du den Schlauch einführen musst.
Wähle eine möglichst hohe Stelle im senkrechten Bereich des Ab ussrohrs, diese muss
unbedingt oberhalb des Siphon Bogens liegen (Abbildung 4). Und bohre dort ein 6mm
Loch in das Ab ussrohr. Achte darauf, dass du nicht in die gegenüberliegende Seite des
Rohrs eindringst.
Klebe die Schaumstoffdichtung auf die Frontplatte der Abwasserschelle. Stelle
dabei sicher, dass das Loch der Schaumstoffdichtung mit dem Loch der Frontplatte
übereinstimmt (Abbildung 1).
Schritt 1:
Schritt 2:
Schritt 3:
Schritt 4:
Schritt 5:

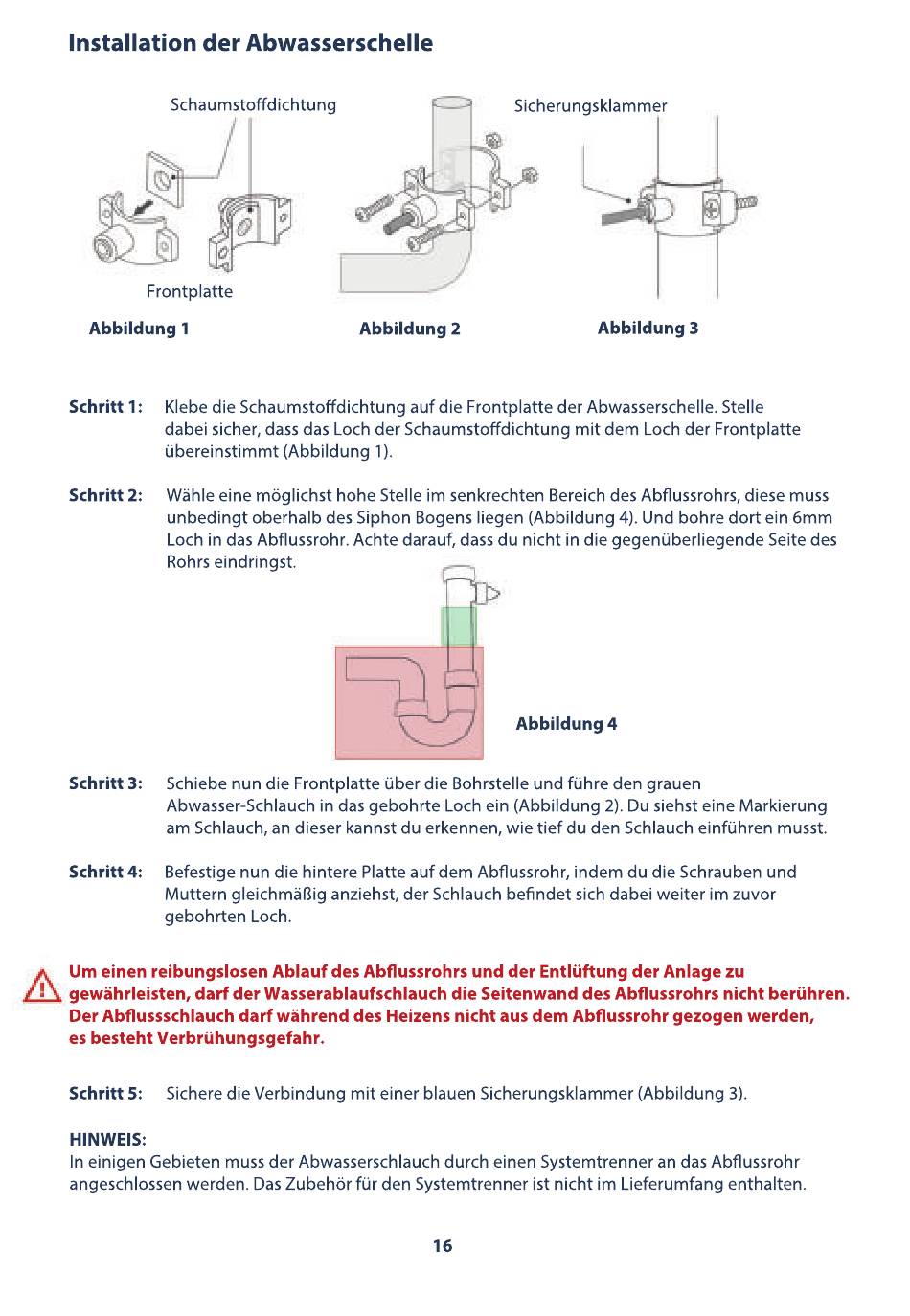

Installation der Abwasserschelle
