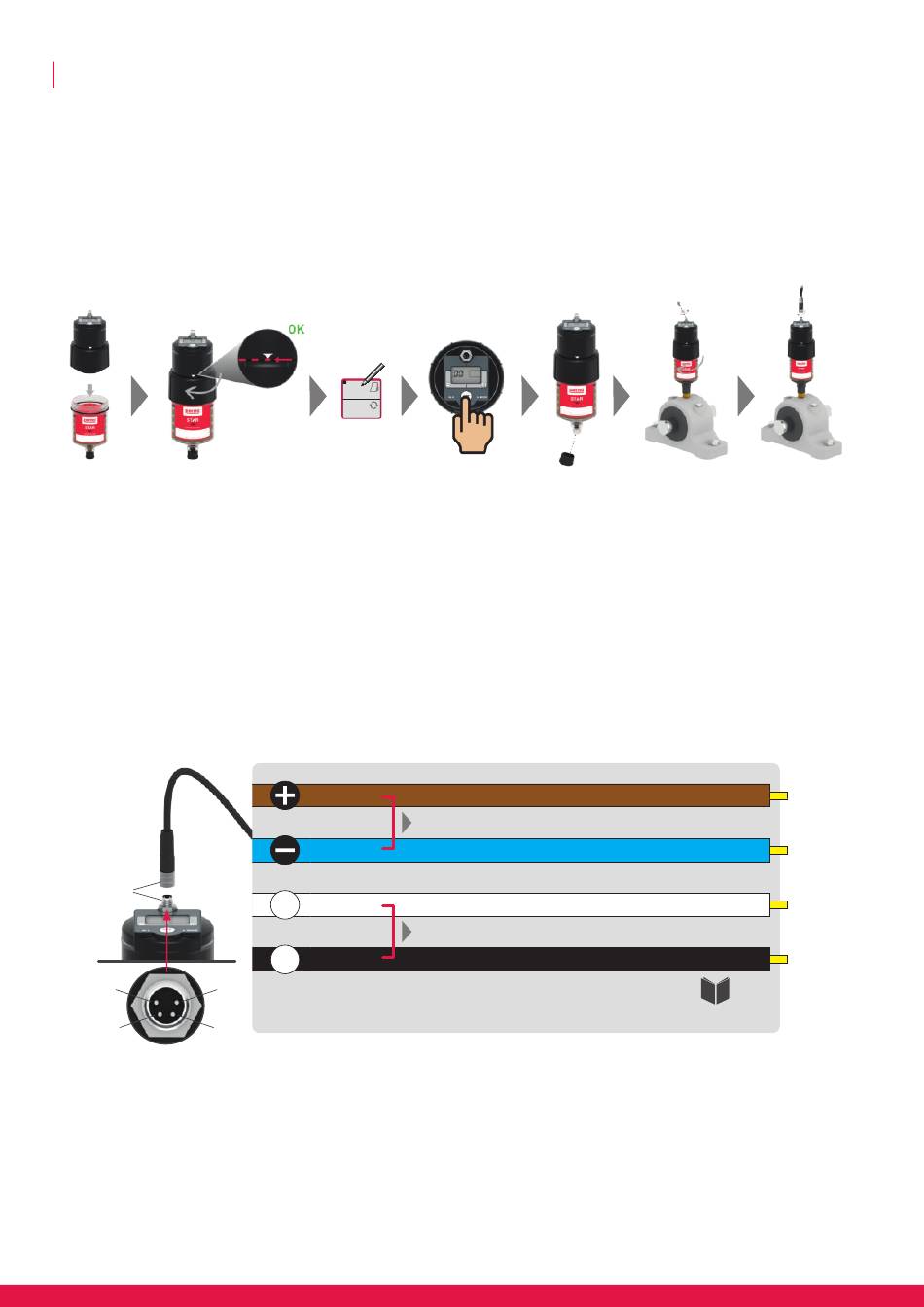

Aktivierung und Installation
Die Inbetriebnahme (siehe Betriebsanleitung) erfolgt nach folgender Vorgehensweise:
1.
Komponenten (Antrieb und LC) zusammenbauen
2.
Gewindering bis Markierung drehen (Pfeil muss vollständig sichtbar sein)
3.
Betriebsmodus, LC und Spendezeit bzw. Spendemenge einstellen (siehe auch Seite 14 bzw. 15)
4.
Verschlussstopfen entfernen und Schmiersystem in die vorbereitete Schmierstelle einschrauben
5.
Anschlusskabel STAR CONTROL verbinden (siehe auch „Elektrische Installation")
Elektrischer Anschluss
Zum Anschluss des perma STAR CONTROL stehen Anschlusskabel in den Längen 5 m (108432), 10 m (108431)
und 20 m (110512) zur Verfügung
Der Anschlussstecker hat ein M8x1-Gewinde
Dieses Anschlusskabel besteht aus 4 Adern
Zur Spannungsversorgung müssen die braune Ader (Pin 1; Spannungsversorgung + V DC) und die blaue Ader (Pin 3
Spannungsversorgung GND) angeschlossen werden
Der Betriebszustand des perma STAR CONTROL wird über die weiße Ader (Pin 2 Signalisierung wenn Betriebszustand OK | Spende)
oder die schwarze Ader (Pin 4 Signalisierung wenn Fehler) angezeigt
Beim Leerstand der STAR LC erfolgt eine Meldung gleichzeitig über die weiße und die schwarze Ader
1
3
M8x1
2
4
3
1
4
2
12
7
1...
2
07/2023
01/2024
9-30 V DC
P
DRIVE
GND
OK
Signal
P
OUT max < 9 W (9 V) ... < 30 W (30 V)
Err
Signal
P
TOTAL
I
OUT max
I I
OUT max
OUT max
= P
+ P
DRIVE
OUT
< 500 mA
< 500 mA
< 500 mA
4
