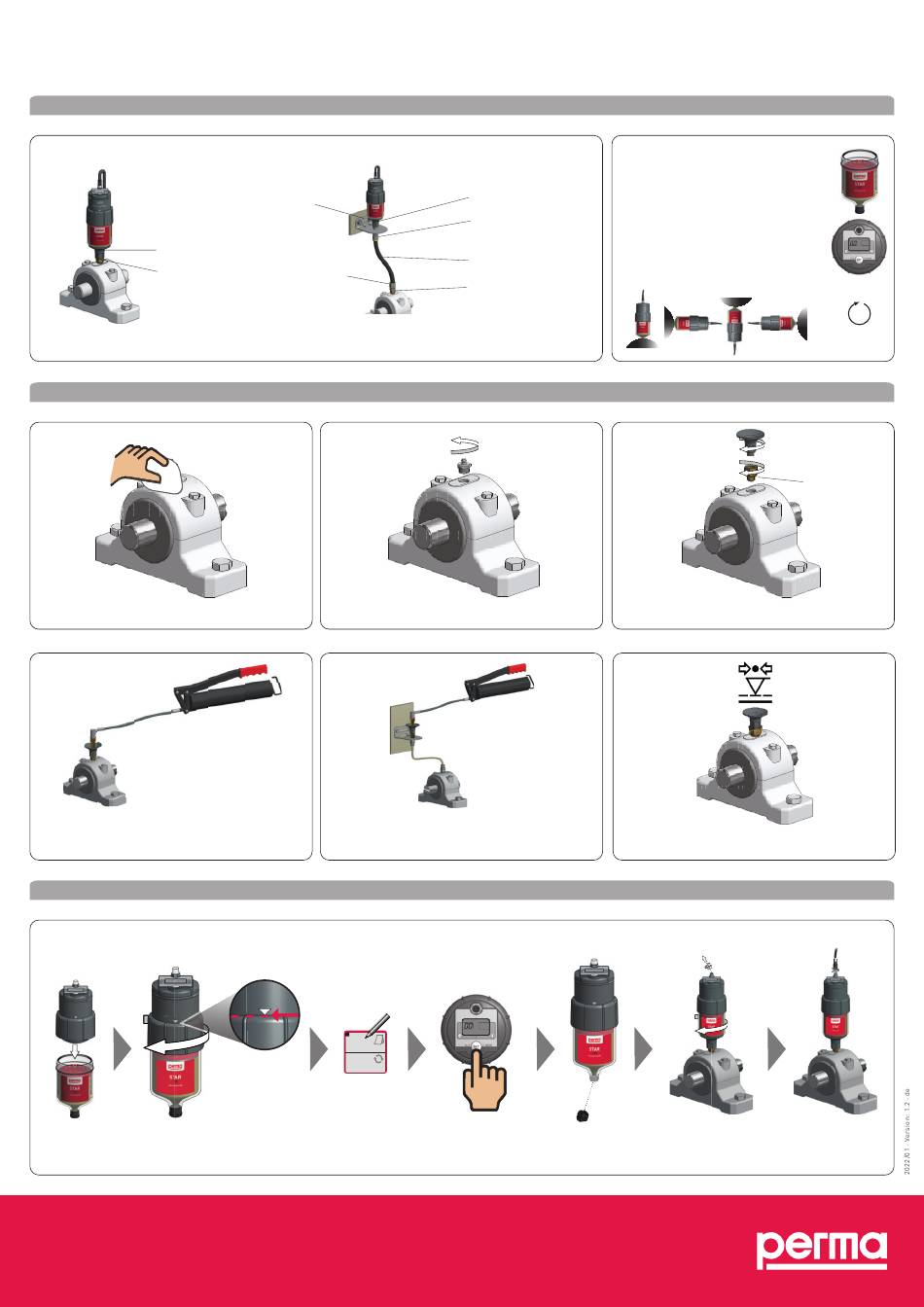

Perma STAR CONTROL Kurzanleitung

perma STAR CONTROL - Kurzanleitung
1. Festlegung der Montageart, Auswahl des Schmierstoffs, Spendezeit + Anschlussteile
Beispiele Lagerschmierung
Stützkonsole STAR
Reduzierstück
Direkte Montage
2. Vorbereitung der Schmierstelle
Reinigung der Schmierstelle
Bei direkter Montage
Schmierstelle mit allen Anschlussteilen vorschmieren
(gleichen Schmierstoff wie im Schmiersystem verwenden)
3. Aktivierung und Installation des Schmiersystems
Gewindering handfest andrehen bis
Antrieb und LC
das weiße Dreieck komplett sichtbar ist
zusammensetzen
www.perma-tec.com
Montagehalterung
STAR Standard Duty
1-fach G1/4i
(109663)
Schlauchanschluss G1/4a für
Schlauch iØ 9,5 mm - steckbar
(101554)
Indirekte Montage → bei Vibrationen, begrenztem Einbauraum oder
hohen Temperaturen an der Schmierstelle
Schmiernippel entfernen
Bei indirekter Montage
Schmierstelle und Schlauchleitungen vorfüllen
(gleichen Schmierstoff wie im Schmiersystem verwenden)
7
1...
2
01/2022
07/2022
Aktivierungs- und
Wechseldatum
notieren
Stützkonsole STAR
G1/4a x G1/4i
(109420)
Schlauchanschluss G1/4a für
Schlauch iØ 9,5 mm - steckbar
(101554)
Heavy Duty Schlauch bis
+100 °C aØ 16 mm x iØ 9,5 mm
(101555)
Reduzierstück
Konfi guration siehe Verschlussstopfen
Rückseite entfernen
Auswahl des geeigneten Schmierstoffs
in der perma STAR LC Einheit
→ z. B. perma Multipurpose grease SF01
Ermittlung der Spendezeit
→ z. B. mit perma SELECT APP
(weitere Hinweise und eine Übersicht fi nden Sie
in unserem Produktkatalog)
Mögliche Einbaulagen
Reduzierstück und Stützkonsole einschrauben
und eventuelle Schlauchleitungen montieren
Druckprüfung: Schmierstelle / alle Anschlussteile
Abdeckkappe entfernen und Kabel durch Andrehen
Schmiersystem einschrauben mit Antrieb verbinden
360°
(Öl befüllte LC
+/- 45°)
Dichtmittel
auftragen
(z. B.
Loctite® 243™)
