Aufbau und Beschreibung
3.
Aufbau und Beschreibung
3.1
Aufbau
3.2
Funktionsbeschreibung
11
1
2
3
4
5

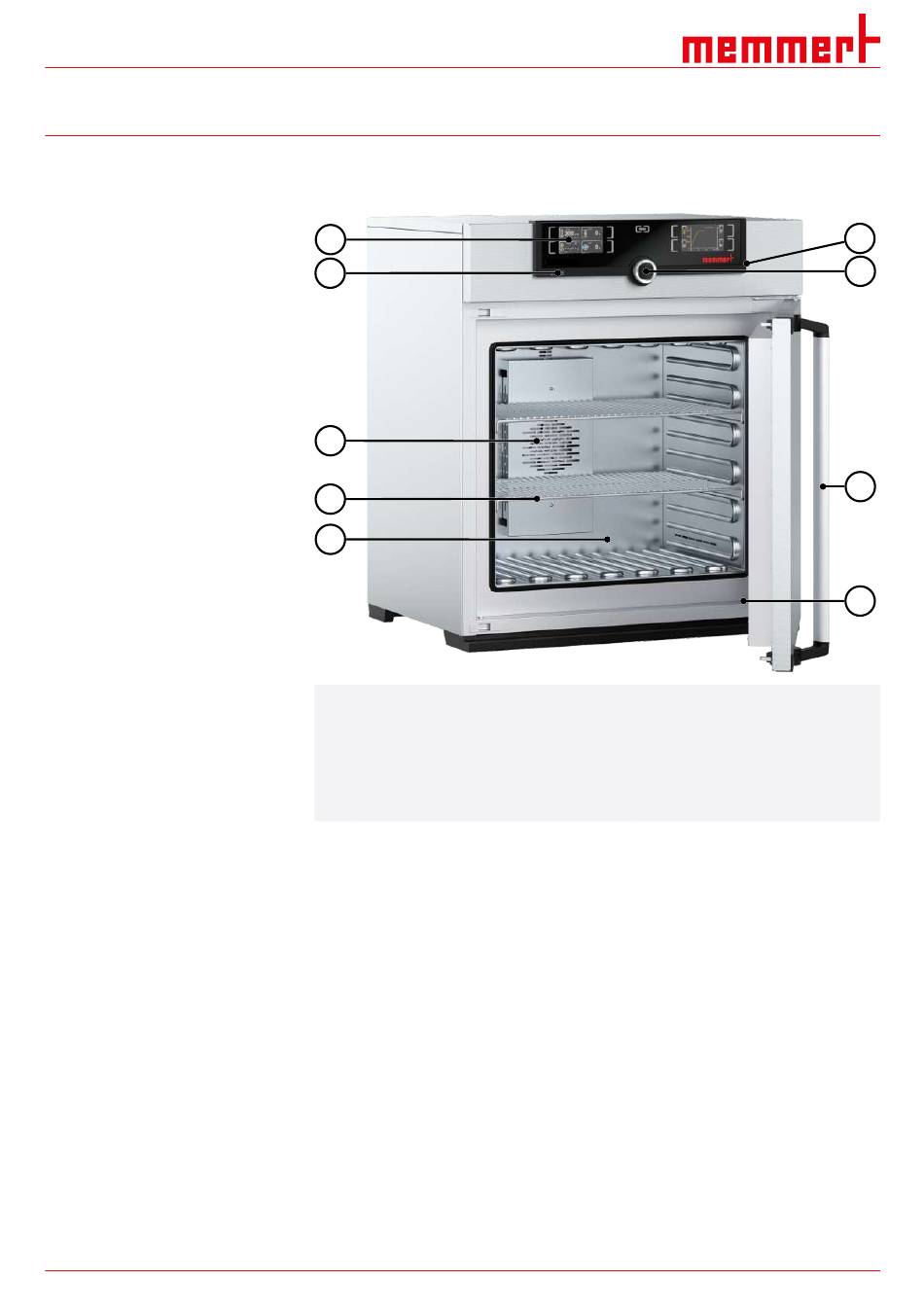

1 ControlCOCKPIT mit kapazitiven
Funktionstasten und LCD-Displays
3 Innenraumlüfter (nur bei UF-Geräten)
5 Innenraum
7 Türgriff
9 USB-Schnittstelle
Die Geräte der Typenreihe xN haben eine natürliche Durchlüftung (Konvektion). Bei der
Typenreihe xF erfolgt die Luftzirkulation durch einen Lüfter an der Rückwand des
Innenraumes ③. Er bietet einen höheren Luftdurchsatz und eine intensivere horizontale
Zwangsluftumwälzung im Vergleich zur natürlichen Konvektion.
Sowohl bei Konvektions- als auch bei Lüftergeräten wird die Zuluft ⑤ in einer
Vorwärmkammer ④ aufgeheizt. Die vorgewärmte Luft tritt durch Lüftungsschlitze in der
Innenraumseitenwand in den Innenraum ein. Mit der Luftklappe ① an der Geräterückwand
wird die Zu- und Abluftmenge (Luftwechsel) ② gesteuert.
D53157
2 Hauptschalter
4 Gitterrost
6 Typenschild
8 Drehknopf mit Bestätigungstaste
9
8
7
6
02/2024
