PCAN-MicroMod Mix 1 – Benutzerhandbuch
2.1
Modifikation bei einer nominellen
Versorgungsspannung > 12 V
Wenn Sie die Grundplatine Mix 1 mit einer nominellen Spannung
+U
> 12 V versorgen wollen (in der Regel 24 V), so müssen Sie die
b
folgende Modifikation durchführen:
1. Versehen Sie die unbestückte Position D6 mit einer Zenerdiode
BZV55C12 (Bauform SOD-80).
2. Ersetzen Sie den 0-Ohm-Widerstand auf der Position R33 durch
einen Widerstand mit 1,6 k (Bauform S1206).

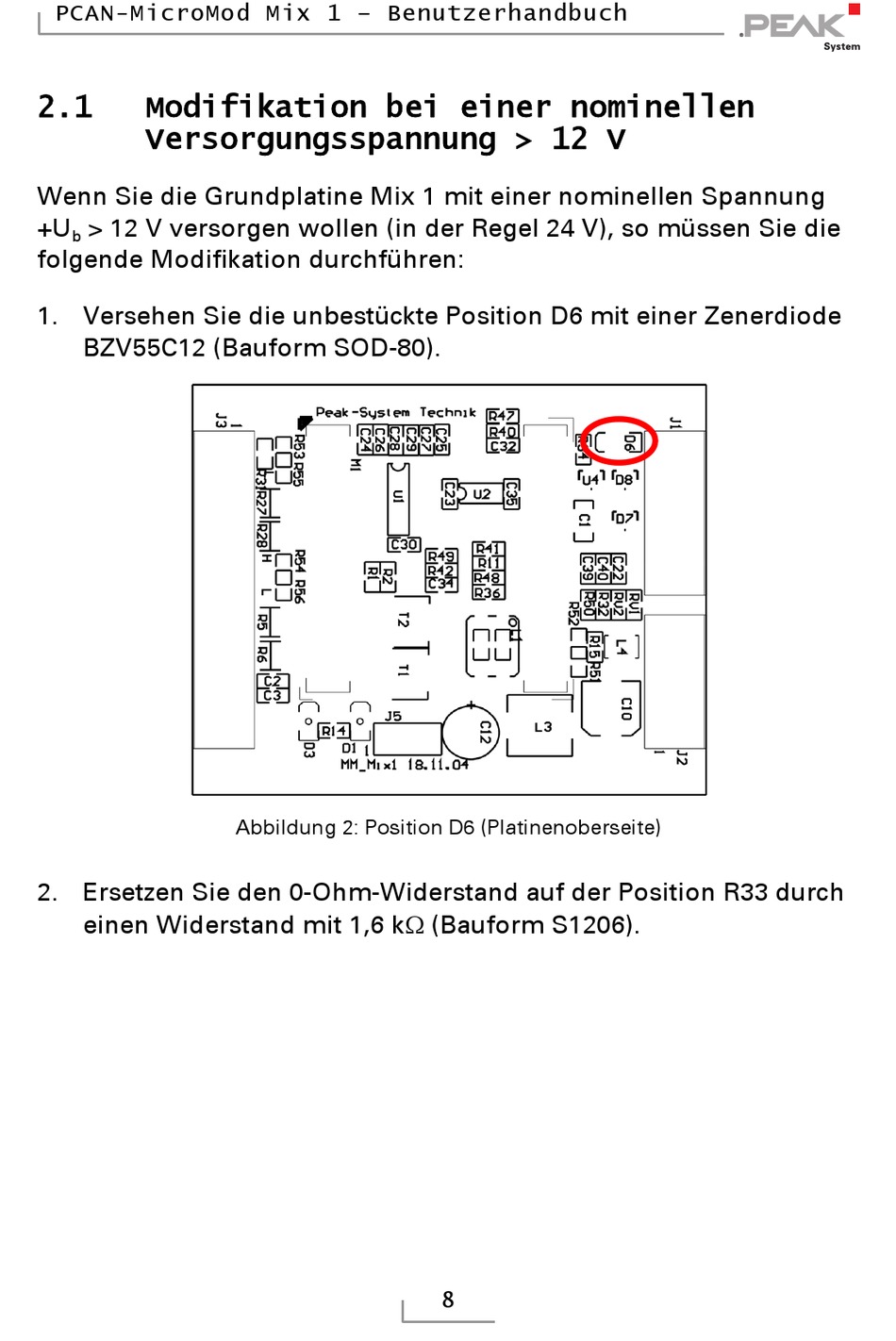

Abbildung 2: Position D6 (Platinenoberseite)
8
