PCAN-MicroMod Mix 1 – Benutzerhandbuch
3
Inbetriebnahme
3.1
Anschlussbelegung
Die Grundplatine hat die beiden Anschlüsse J1/2 links und J3
rechts. Die Belegung ist wie folgt:
Anschluss-
bezeichnung
J1/2
+U
b
GND
CAN_L
CAN_H
N/C
NTC 0
NTC 1
AIn 2
AIn 3
AGND

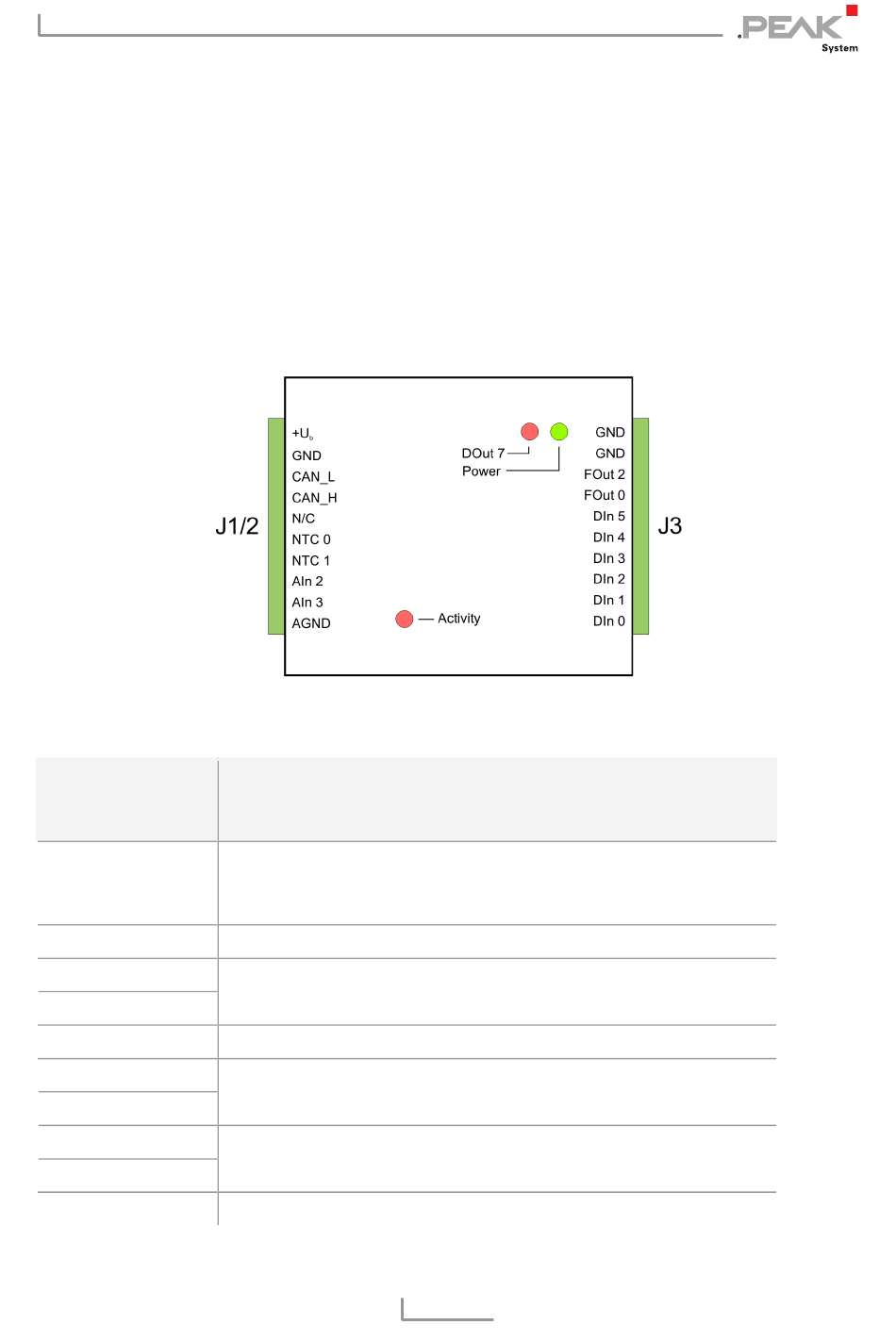

Abbildung 7: Anschlüsse der Grundplatine Mix 1
Funktion
Betriebsspannung 8 - 26 V DC
Beachten Sie auch den Abschnitt 2.1
einer nominellen Versorgungsspannung > 12 V
Masse Digital
Differenzielles CAN-Signal
Nicht belegt (not connected)
Temperaturmessung NTC
(Anschluss gegen AGND)
Analogeingang
Masse Analog
Modifikation bei
12
Seite 8.
