PCAN-MicroMod Mix 1 – Benutzerhandbuch
2.3
Messbereichserweiterung der
Analogeingänge
Sie können den Messbereich jedes Analogeingangs durch einen
Spannungsteiler auf eine größere Maximalspannung als 5 Volt
erweitern. Bei Auslieferung der Grundplatine sind die Widerstands-
positionen R30 und R43 auf der Platinenunterseite nicht bestückt.
Durch Einsetzen eines Widerstands R
Wert entsprechend der folgenden Formel lässt sich der Messbereich
auf die gewünschte Maximalspannung U
2400
R
x
U
MB
1
5
V

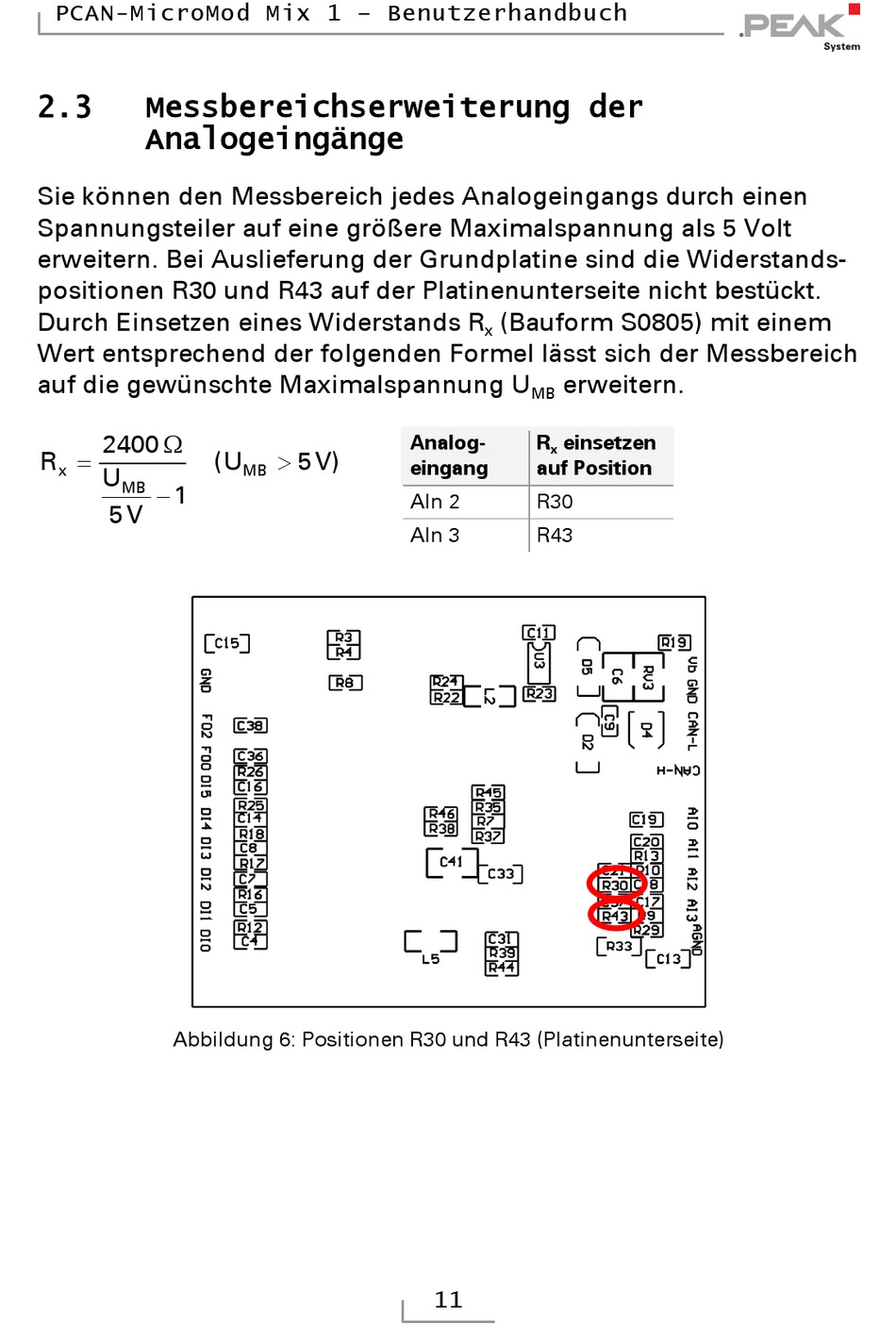

Abbildung 6: Positionen R30 und R43 (Platinenunterseite)
(
U
5
) V
MB
(Bauform S0805) mit einem
x
erweitern.
MB
Analog-
R
einsetzen
x
eingang
auf Position
AIn 2
R30
AIn 3
R43
11
