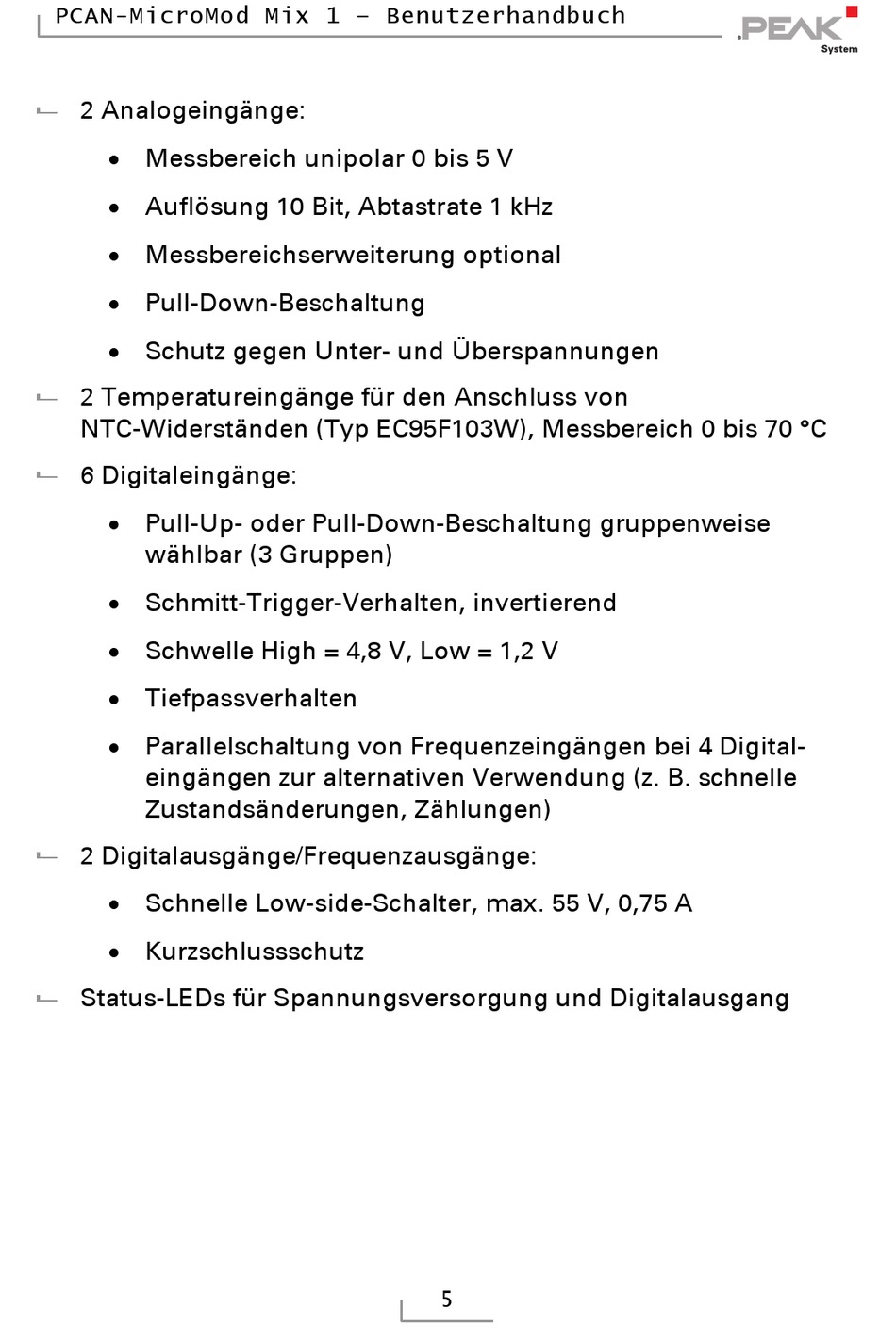

PCAN-MicroMod Mix 1 – Benutzerhandbuch
2 Analogeingänge:
 Messbereich unipolar 0 bis 5 V
 Auflösung 10 Bit, Abtastrate 1 kHz
 Messbereichserweiterung optional
 Pull-Down-Beschaltung
 Schutz gegen Unter- und Überspannungen
2 Temperatureingänge für den Anschluss von
NTC-Widerständen (Typ EC95F103W), Messbereich 0 bis 70 °C
6 Digitaleingänge:
 Pull-Up- oder Pull-Down-Beschaltung gruppenweise
wählbar (3 Gruppen)
 Schmitt-Trigger-Verhalten, invertierend
 Schwelle High = 4,8 V, Low = 1,2 V
 Tiefpassverhalten
 Parallelschaltung von Frequenzeingängen bei 4 Digital-
eingängen zur alternativen Verwendung (z. B. schnelle
Zustandsänderungen, Zählungen)
2 Digitalausgänge/Frequenzausgänge:
 Schnelle Low-side-Schalter, max. 55 V, 0,75 A
 Kurzschlussschutz
Status-LEDs für Spannungsversorgung und Digitalausgang
