PCAN-MicroMod Mix 1 – Benutzerhandbuch
Hinweis: Eventuelle Spannungsschwankungen brauchen nicht
berücksichtigt zu werden und bedürfen keiner Modifikation der
Grundplatine. Beispiel: Im Automotive-Bereich dürfen bei nomi-
nell 12 V Spannungen bis 18 V auftreten.
2.2
Pull-Up-/Pull-Down-Beschaltung der
Digitaleingänge
Bei Auslieferung sind die Digitaleingänge auf Pull-Up-Beschaltung
eingestellt. Sie können diese gruppenweise auf Pull-Down-Beschal-
tung umstellen. Dies geschieht durch Umlöten von Widerständen.
Digitaleingänge
DIn 0
DIn 1 und DIn 2
DIn 3 bis DIn 5
*
Einstellung bei Auslieferung

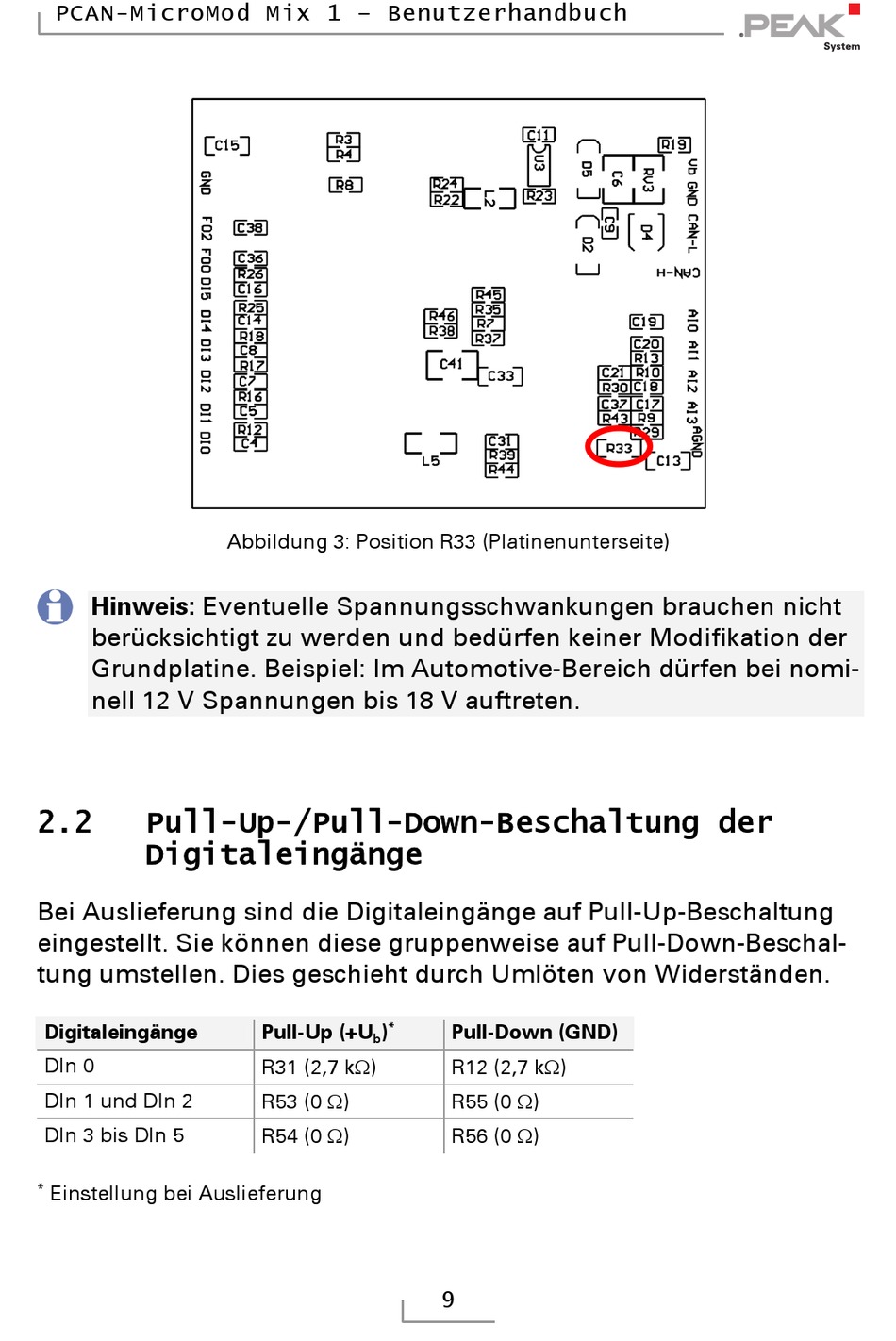

Abbildung 3: Position R33 (Platinenunterseite)
*
Pull-Up (+U
)
b
R31 (2,7 k)
R53 (0 )
R54 (0 )
Pull-Down (GND)
R12 (2,7 k)
R55 (0 )
R56 (0 )
9
