Luftanschluss - Swegon REACT Parasol Zenith c Montage, Einregulierung, Pflege

REACT Parasol Zenith c

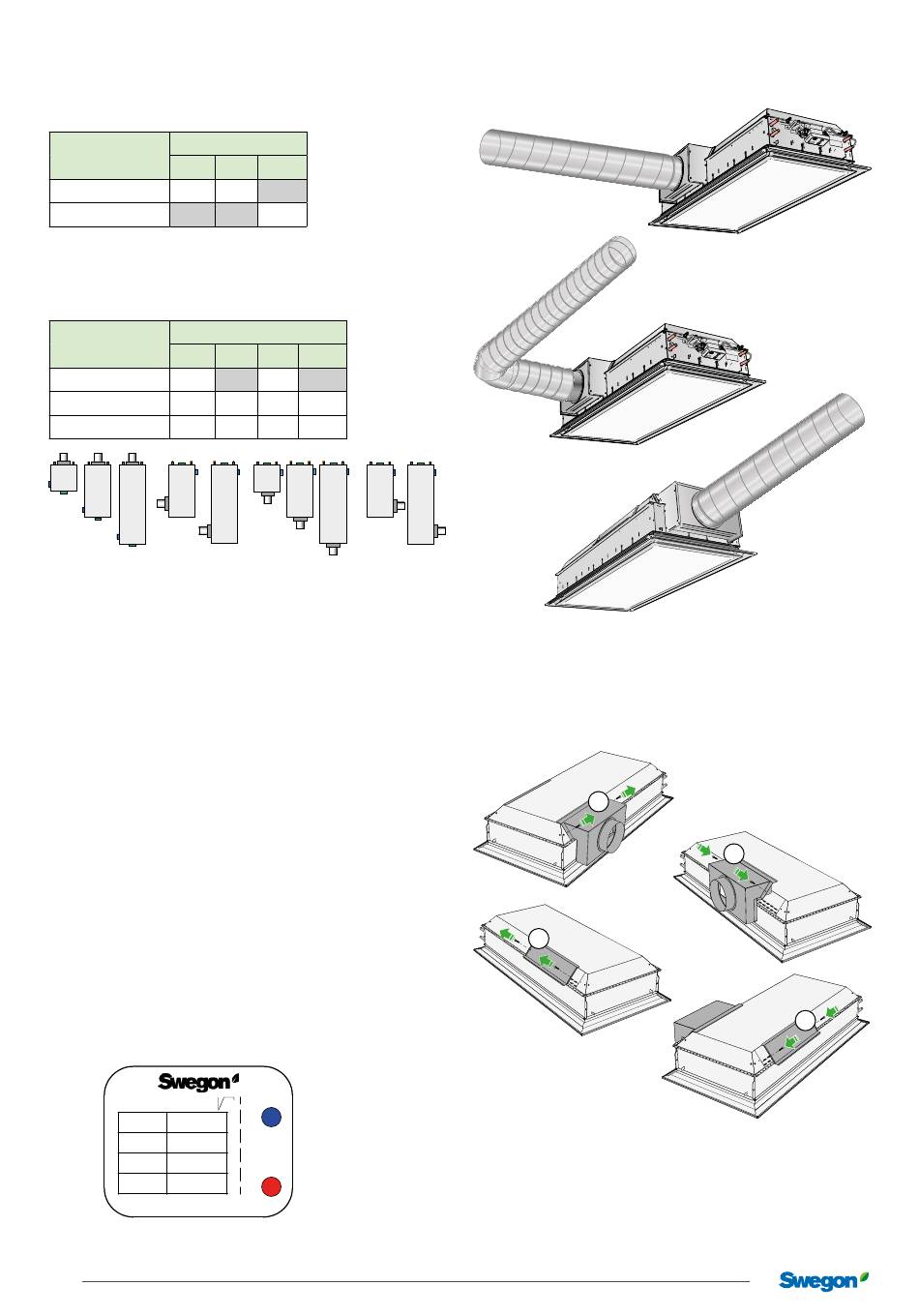

Luftanschluss

Anschlussabmessungen
Durchmesser Ø
Länge der Einheit 125
600, 1200 Ja
1800 Nein Nein
Auswählbare Luftanschlussseiten.
Bei der Bestellung kann abhängig von der Länge
Anschlussseite 1, 2, 3 oder 4 gewählt werden, siehe
Tabelle und Abbildung unten (Draufsicht).
Länge der Einheit
1*
600 Ja Nein
1200 Ja
1800 Ja
1 1 1
600
2
1200 1200
2
1800 1800
Luftanschluss
REACT Parasol Zenith wird mit offenem Luftanschluss auf
der gewählten Seite 1, 2, 3 oder 4 geliefert.
Bei der Lieferung ist der Stutzen nach innen gerichtet. Bei
der Installation wird der Stutzen nach außen gerichtet und
mit den beiliegenden Schrauben montiert, um anschließend
an den Primärluftkanal angeschlossen zu werden.
Bei Montage eines 90°-Bogens vor dem Produkt sind drei
Durchmesser gerade Strecke vor dem Produkt erforderlich.
Wenn später eine andere Luftanschlussseite als die bestellte
gewünscht sein sollte, können die Abdeckung und der
Anschlussstutzen wie unten gezeigt den Platz wechseln.
Möglicher Wechsel der Anschlussseite
• Von Seite 1 auf Seite 2 oder 4 (Gilt nicht für die Länge 600)
• Von Seite 2 auf Seite 3 oder 4
• Von Seite 3 auf Seite 2 oder 4 (Gilt nicht für die Länge 600)
• Von Seite 4 auf Seite 2 oder 3
K-Faktor
Am Luftanschluss befindet sich ein Etikett, das den k-Faktor
für das Produkt mit einem Luftanschluss ø125/160/200 angibt.
K-factor REACT q=k*
Size K-factor
125 6.5
160 12.5
200 19,4
The right to design changes is reserved.
Current data according to product selection program.
Etikett mit K-Faktor-Werten.
10
Swegon behält sich das Recht auf Konstruktionsänderungen vor. 20220711
160 200
Ja Nein
Ja
Seite
2 3 4
Ja Nein
Ja Ja Ja
Ja Ja Ja
600
3
1200 1200
3
1800
3
p Pressure
-
+
82220501
4
4
1800
Montage mit geradem Luftanschluss bzw. mit 90°-Bogen.
Achtung! Bei Montage eines 90°-Bogens vor dem Produkt ist
eine gerade Strecke von drei Durchmessern vor dem Produkt
erforderlich.
2
Wechsel der Luftanschlussseite
1. Schrauben Sie jeweils zwei Schrauben von Stutzen und Ab-
deckung los
2. Tauschen Sie den Platz von Stutzen und Abdeckung
3–4. Schrauben Sie Stutzen und Abdeckung mit jeweils zwei
Schrauben an der neuen Seite fest.
1
3
4
