Bestimmung der Position des Hubdaches auf dem Fahrzeug
•
Sie benötigen eine Fläche mit einer Länge von 1670 - 1700 mm und einer Breite von 1300 mm, je nachdem,
wie hoch der Dachrahmen schabloniert werden muss.
•
Das Maß für den Dachausschnitt beträgt in der Länge 970 mm und in der Breite 1040 mm (s. Abb. 3-1).
•
Der Dachausschnitt liegt ca. 400 - 430 mm mittig hinter der Rahmenfront und ca. 290 - 300 mm vor dem Rah-
menende, je nachdem, wie hoch der Dachrahmen schabloniert werden muss.
•
Prüfen sie die Platzverhältnisse auf dem Fahrzeugdach, ob eine Fläche in dieser Größe vorhanden ist.
•
Der Rahmen mit Spoiler kann dabei auch leicht nach vorn in das nach unten gewölbtem Dach über dem Fah-
rerhaus ragen.
•
Der Rahmen kann seitlich ein Stück über das Fahrzeugdach in die Seitenwand ragen.
•
Sie haben etwa 50 mm, die sie am Rahmen und Spoiler entfernen können, um sie der Dachstruktur anzupas-
sen.
•
Berücksichtigen sie die Kabelführungen und vor allem die Dachverstrebungen im Innenraum, diese dürfen nur
im Rahmen der Hersteller Aufbaurichtlinien für Aufbauhersteller geändert werden.
•
Prüfen sie welche Dachkomponenten entfernt oder versetzt werden können und welche nicht.
Fahrzeugvorbereitung
•
Das Fahrzeugdach muss vor dem Beginn der Arbeiten sauber sein oder gereinigt werden.
•
Fahrzeug ab oberem Bereich der Scheiben außen abdecken, damit keine Metallspäne den Lack beschädigen
können.
•
Dachreling und weitere Dachkomponenten im Bereich des Hubdach entfernen.
•
Bei Fahrzeugen mit Original-Seitenwandverkleidung müssen die Teile oberhalb des Fensters alle entfernt wer-
den.
•
Den Fahrzeughimmel komplett demontieren, Boden, Sitze und Armaturenbrett abdecken.
•
Kabel aus dem Ausschnittbereich entfernen.
Dach ausschneiden
•
Die ermittelte Position des Dachausschnitt, ähnlich wie in der Zeichnung (s. Abb. 3-1), auf dem Fahrzeugdach
anzeichnen.
•
Achtung: Schutzbrille und Arbeitshandschuhe tragen. Beim Ausschneiden auf die Kabel achten.
•
An den Ecken jeweils eine Bohrung 10 mm setzen, zum Eintauchen der Stichsäge und als Radius Maß. Es
dürfen keine Ecken entstehen.
•
Blechdach entlang der angezeichneten Linie aussägen. Am einfachsten beginnen Sie mit den Ecken, sägen zur
Mitte, dann längs. Ist die Ecke ausgesägt, stützen Sie das ausgesägte Blech mittels Holzleisten ab.
•
Das komplett ausgesägte Blechdach zu zweit vom Fahrzeug heben.
•
Schnittkanten mit einer Feile entgraten und mit Korrosionsschutzmittel oder Sika Primer behandeln.

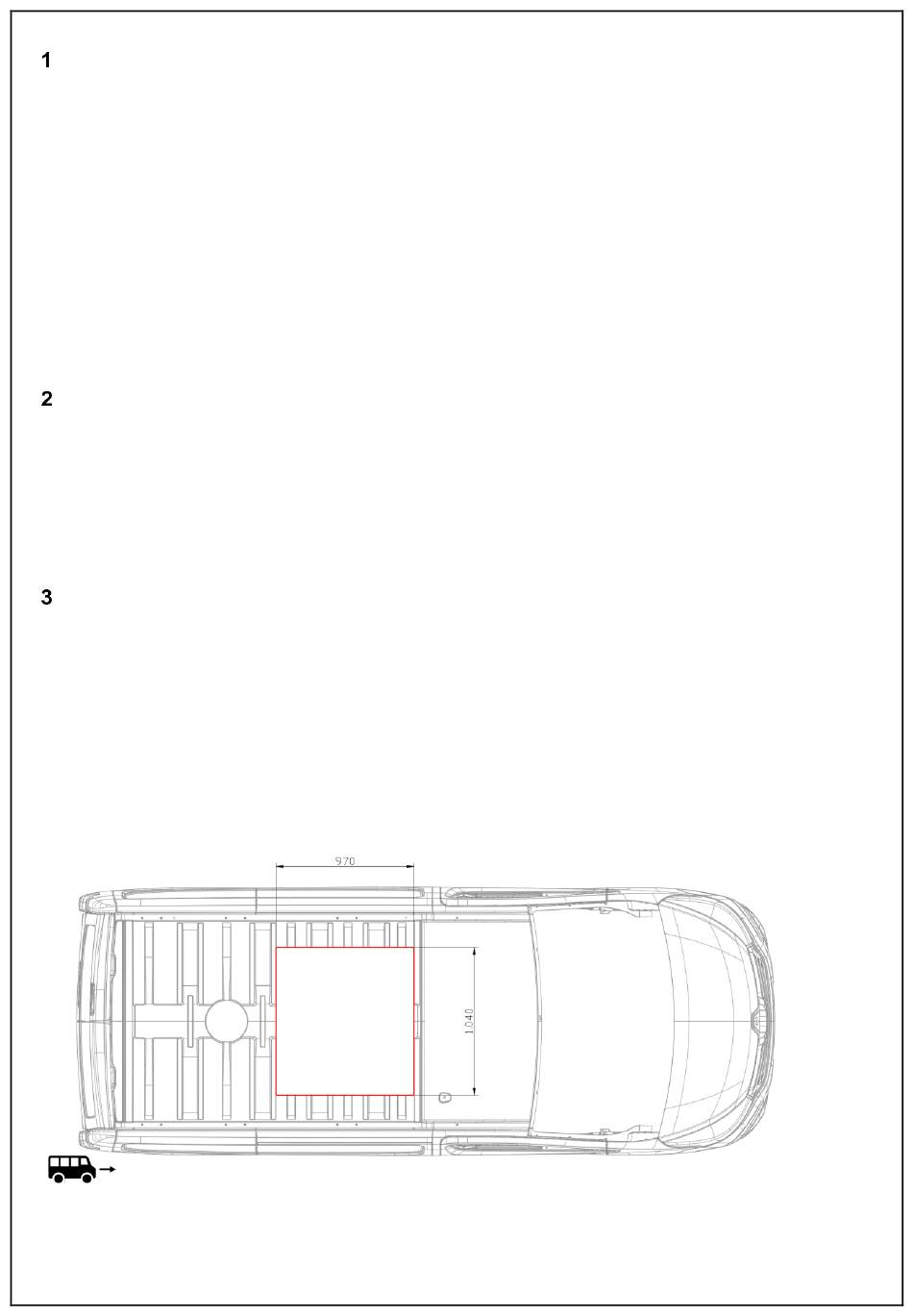

Abb. 3-1: Dachauschnitt Beispiel [A0004106]
