2022101
DE: Montageanleitung HD ultraflach EasyFit Uni
Fahrzeugzuordnung
Übersicht der relevanten technischen Daten des Basisfahrzeugs.
Hubdach EasyFit Universal 2022101(*)
Marke
Modell
Universal
Universal
(*) Bei den Dächern muss der Rahmen mit integriertem Spoiler an das Fahrzeugdach angepasst werden

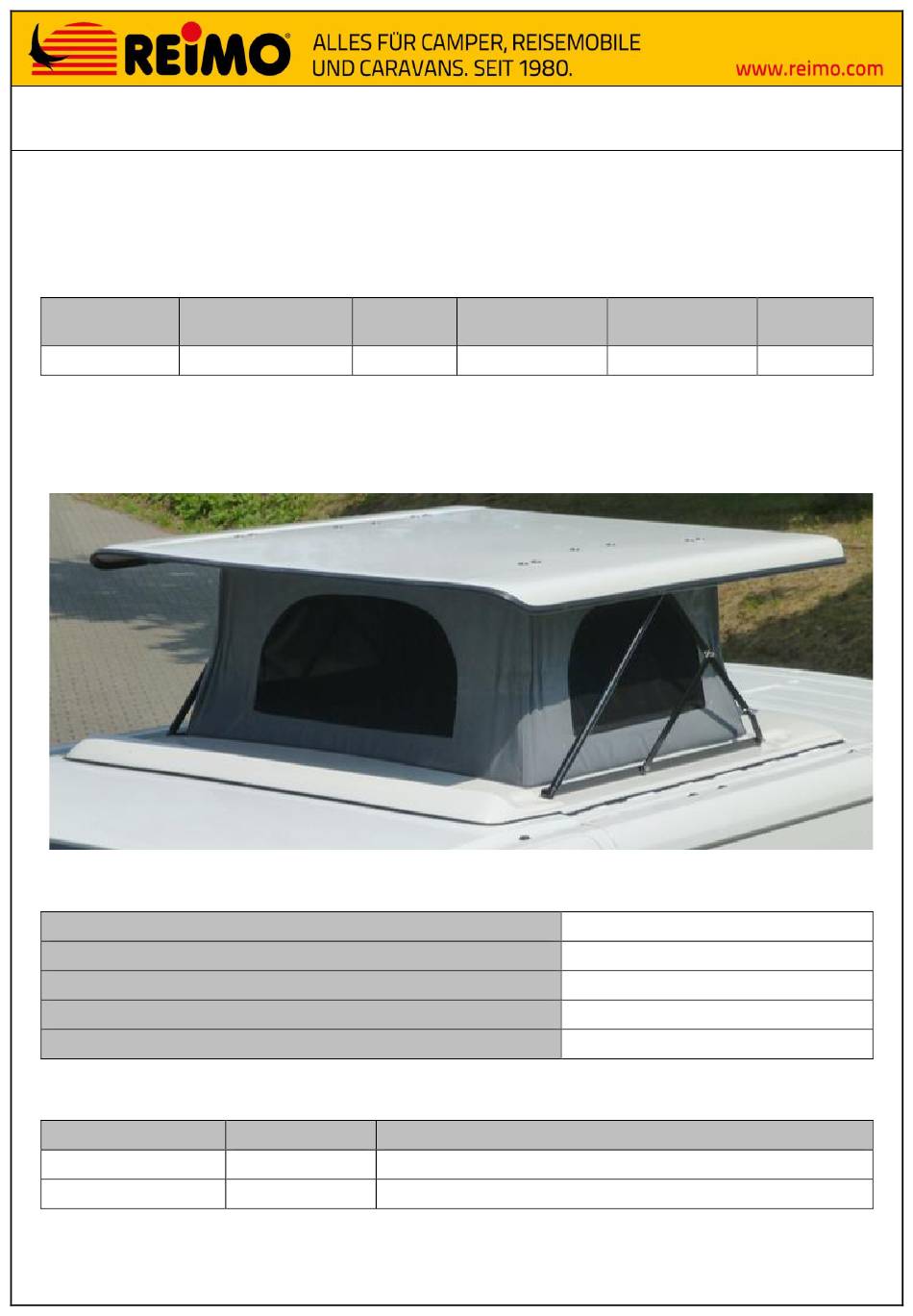

Produktabbildung
Technische Daten
Fahrzeugerhöhung [mm]
Masse des Daches [kg]
Erhöhung der Fahrzeugmasse [kg]
Länge [mm]
Breite [mm]
Übersicht der Hauptkomponenten Hubdach EasyFit Universal 2022101
Art.-Nr.
20221
20221E
W0003096-001_00
Typ
Universal
Menge
Bezeichnung
1
Schale Hubdach EasyFit Universal
1
Rahmen Hubdach EasyFit Universal
14.02.2024 17:19
Produktionszeit-
Länge [mm]
raum
Universal
Universal
ca. 50 - 150
ca. 50
ca. 50
ca. 1700
ca. 1300
Höhe [mm]
Universal
1/26
Werbung
Verwandte Anleitungen für Reimo 2022101
Inhaltszusammenfassung für Reimo 2022101
- Seite 1 Masse des Daches [kg] ca. 50 Erhöhung der Fahrzeugmasse [kg] ca. 50 Länge [mm] ca. 1700 Breite [mm] ca. 1300 Übersicht der Hauptkomponenten Hubdach EasyFit Universal 2022101 Art.-Nr. Menge Bezeichnung Schale Hubdach EasyFit Universal 20221 Rahmen Hubdach EasyFit Universal 20221E W0003096-001_00 14.02.2024 17:19...
- Seite 2 Bei Nichtbeachtung dieser Montageanleitung und Änderungen an Dach, Rahmen und Verschluss-System erlischt jegliche Haftung für entstehende Schäden sowie alle Garantie- und Gewährleistungsansprüche durch und von ® Reimo Die Bilder in diesem Dokument können von Ihrem Produkt abweichen. Tragen sie für alle Arbeitsschritte geeignete Schutzkleidung.
- Seite 3 Notwendiges Material: Art.-Nr. Menge Bezeichnung ® Sika Sikaflex 522 Schwarz 294105 Sika Aktivator 205 29415 Sika Entferner 208 294161 Sika Abglättmittel N 29422 Benötigte Werkzeuge: • Bohrmaschine Stahlbohrern 2,5 mm, 3,0 mm – 10,0 mm • Stichsäge mit Metallsägeblatt • Metallfeile •...
- Seite 4 Bestimmung der Position des Hubdaches auf dem Fahrzeug • Sie benötigen eine Fläche mit einer Länge von 1670 - 1700 mm und einer Breite von 1300 mm, je nachdem, wie hoch der Dachrahmen schabloniert werden muss. • Das Maß für den Dachausschnitt beträgt in der Länge 970 mm und in der Breite 1040 mm (s. Abb. 3-1). •...
- Seite 5 GFK-Rahmen mit Spoiler Anpassen • Das Hubdach in geschlossenem Zustand in den Dachausschnitt einsetzen. • Die Passgenauigkeit zum Ausschnitt prüfen, ggf. nacharbeiten und das Dach ausrichten. • Position des Hubdach auf dem Fahrzeugdach anzeichnen. • Schnittkannte so auswählen, dass an der niedrigsten Stelle noch mindestens 3 mm Abstand zwischen Rahmeninnenseite und Dach- fläche bleiben.
- Seite 6 Vorbereitung des GFK-Rahmens • Das Hubdach in den Dachausschnitt einsetzen. • Von oben die vier Löcher (s. Abb. 5-1, 1) für die Befestigungsschrauben durch den EasyFit-Rahmen sowie das Fahrzeugdach bohren (6,5 mm). Die Bohr ngen können auch versetzt werden, falls innen Spriegel im Weg sind. •...
- Seite 7 Vorbereitung des Verklebebereich, Klebstoff auftragen • Den Verklebebereich auf dem Fahrzeugdach (s. Abb. 6-1, 1) und am GFK-Rahmen (s. Abb. 6-2, 1) vorbereiten: 1. Gründlich reinigen (Sika Remover 208) 3. Erneut gründlich reinigen 2. Anschleifen 4. Aktivieren mit Sika Aktivator-205, Ablüftzeit: 10 Minuten (Aktivierung hält 2 Stunden) •...
- Seite 8 Abb. 6-2: Klebstoffauftrag auf dem GFK-Rahmen Abb. 6-3: Klebverbindung zwischen Dachausschnitt und GFK-Rahmen W0003096-001_00 14.02.2024 17:19 8/26...
- Seite 9 Verfugung des GFK-Rahmens mit integriertem Frontspoilers • Die Bereiche für die Dichtnähte (Breite ca. 6 mm) des Außen- sowie Innenbereichs sorgfältig auf dem GFK- Rahmen, dem Frontspoiler und dem Fahrzeug mit Klebeband abkleben (s. Abb. 7-1, 1). • Klebefläche gründlich reinigen (Sika Remover 208). •...
- Seite 10 Verschluss des Daches • Die Gurtbänder entsprechend Abb. 8-1 anbringen und straffziehen, dabei gegen die Schnalle (1) drücken: • Die Schnalle (1) muss auf dem Bügel (2) aufliegen! • Es darf keine Schlaufe zwischen der Schnalle (1) und dem Bügel (2) entstehen. •...
- Seite 11 Montage der Verkleidung • Grundsätzlich kann der originale Dachhimmel angepasst und wiederverwendet werden. • Der Easyfit-Rahmen muss wie in Abb. 9-1 angedeutet passend zum Dachhimmel beschnitten werden. • Die Abdeckung des Spaltes zwischen der Kante des EasyFit-Rahmens und dem Dachhimmel erfolgt durch das Lippenprofil (Art.-Nr.
- Seite 12 Für Kritik oder Anregungen stehen wir Ihnen rund um die Uhr unter der Fax-Nr. 06150 8662395 dankbar zur Verfü- gung. Mit freundlichen Grüßen Ihr REIMO ® -Team Reimo® Reisemobil-Center GmbH Boschring 10 – 63329 Egelsbach W0003096-001_00 14.02.2024 17:19 12/26...
- Seite 13 Einbaubestätigung zur Vorlage bei der Änderungsabnahme ® Hiermit bestätige ich, dass ich das folgende Reimo Schlafdach gemäß der Montagerichtlinie W0003096-001_00 der ® Fa. Reimo Reisemobil-Center GmbH montiert habe. ® Reimo -Dach Dachtyp Produktnummer Produktionsziffer Basisfahrzeug Fahrzeughersteller, Modell, Typ Aufbauer Name des Aufbauers...
- Seite 14 Increase of the vehicle mass [kg] approx 50 Length [mm] approx 1700 Wide [mm] approx 1300 Overview of the main components vertical elevating roof EasyFit Universal 2022101 Item number Quantity Description Shell elevating roof EasyFit universal 20221 Frame elevating roof EasyFit universal...
- Seite 15 Failure to comply with these instructions or make changes to the roof, frame or closing-system will invalidate the ® guarantee and Reimo will not accept responsibility for any defects of future warranty claims which may develop. The images in this document may differ from your product.
- Seite 16 Necessarry material: Item number Quantity Description 294105 Sika Sikaflex 522 black ® Sika Activator 205 29415 Sika Remover 208 294161 Sika Smoothing agent N 29422 Required tools: • Drilling machine with steel drills 2.5 mm, 3.0 mm - 10.0 mm •...
- Seite 17 Determining the position of the vertical elevating roof on the vehicle • You need a surface with a length of 1670 mm to 1700 mm and a width of 1300 mm, depending on how high the roof frame needs to be stencilled. •...
- Seite 18 GFRP frame with spoiler adjustment • Insert the vertical elevating roof into the roof cut-out when it is closed. • Check the accuracy of fit to the cut-out, rework if necessary and align the roof. • Mark the position of the lifting roof on the vehicle roof. •...
- Seite 19 Preparation of the GFRP frame • Insert the elevating roof into the roof cut-out. • Drill the four holes (see Abb. 5-1, 1) for the fixing screws through the GFRP frame and the vehicle roof from above (6.5 mm). The holes can also be offset if there are bows in the way. •...
- Seite 20 Prepare the the gluing area, apply adhesive • Prepare the vehicle roof (see Abb. 6-1, 1) and the GFRP frame (see Abb. 6-2, 1) in the gluing area: 1. Thoroughly clean (Sika Remover 208) 3. Thoroughly clean again 2. Grid 4.
- Seite 21 Abb. 6-2: Adhesive application to the GFRP frame Abb. 6-3: Adhesive bond between roof cut-out and GRP frame W0003096-001_00 14.02.2024 17:19 21/26...
- Seite 22 Sealing the GFRP frame with the integrated front spoiler • Mask the areas for the sealing seams (width approx. 6 mm) inside and outside on the GFRP frame, the front spoiler and the vehicle with adhesive tape (see Abb. 7-1, 1). •...
- Seite 23 Lock for the roof • Attach the the webbing as shown in Abb. 8-1 and tighten, pressing against the buckle (1): • The buckle (1) must rest on the bracket (2) • There must be no loop between the buckle (1) and the bracket (2). •...
- Seite 24 Montage der Verkleidung • In principle, the original headlining can be adapted and reused. • The Easyfit frame must be trimmed to fit the headlining as indicated in Abb. 9-1Fehler! Verweisquelle konnte nicht gefunden werden.. • The gap between the edge of the EasyFit frame and the headlining is covered by the lip profile (art. no. 294541). •...
- Seite 25 Please continue to help keeping this guide up to date for you, the customer. For criticism or suggestions, we are available around the clock under the fax no. +49 6150 8662395. Yours sincerely ® REIMO -Team ® Reimo Reisemobil-Center GmbH Boschring 10 –...
- Seite 26 Installation confirmation for submission at the acceptance procedure ® I hereby confirm that I have installed the following Reimo pop top roof in accordance with the installation guidelines ® W0003096-001_00 of Reimo Reisemobil-Center GmbH. ® 1 Reimo roof Roof type...
