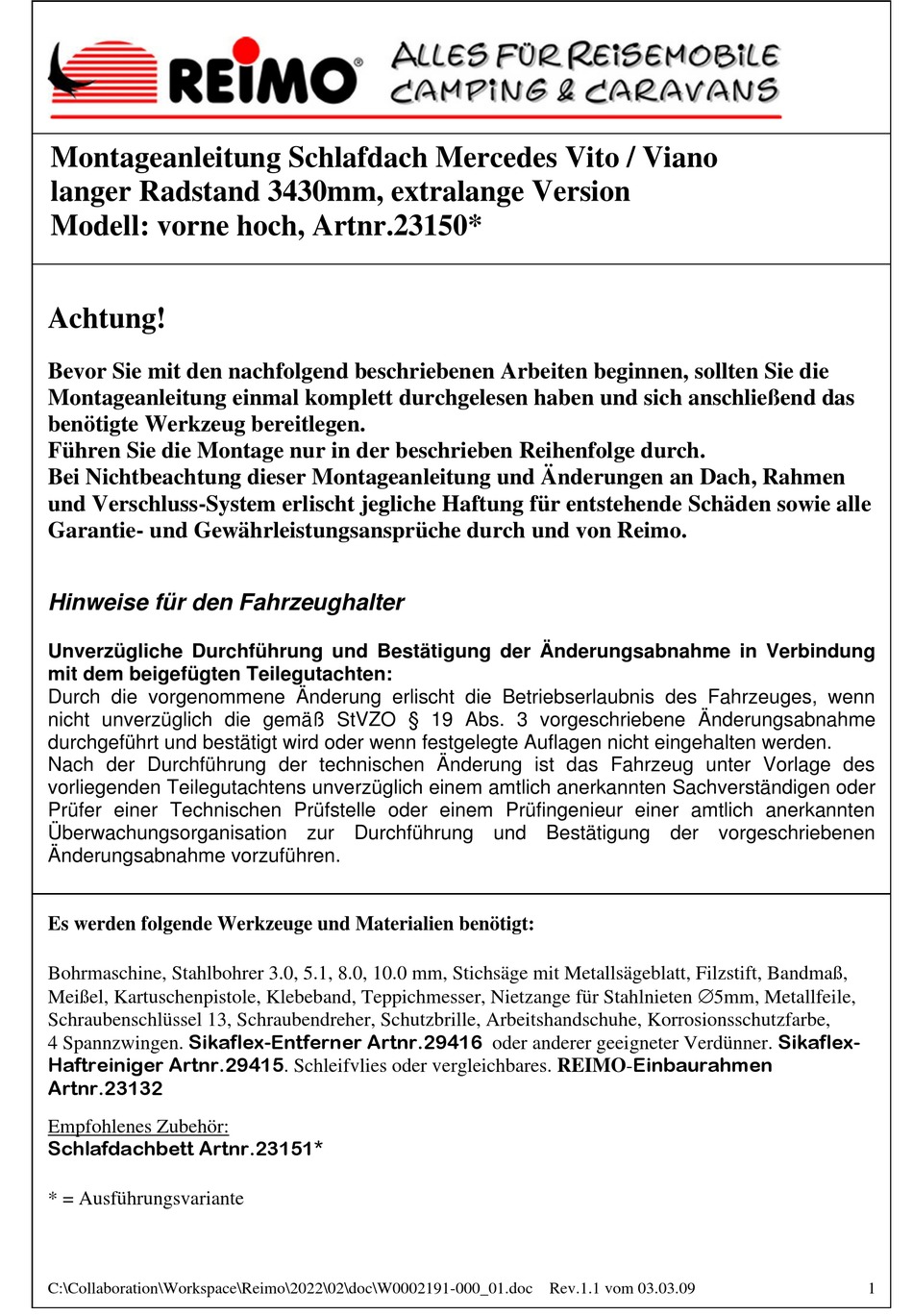

Montageanleitung Schlafdach Mercedes Vito / Viano
langer Radstand 3430mm, extralange Version
Modell: vorne hoch, Artnr.23150*
Achtung!
Bevor Sie mit den nachfolgend beschriebenen Arbeiten beginnen, sollten Sie die
Montageanleitung einmal komplett durchgelesen haben und sich anschließend das
benötigte Werkzeug bereitlegen.
Führen Sie die Montage nur in der beschrieben Reihenfolge durch.
Bei Nichtbeachtung dieser Montageanleitung und Änderungen an Dach, Rahmen
und Verschluss-System erlischt jegliche Haftung für entstehende Schäden sowie alle
Garantie- und Gewährleistungsansprüche durch und von Reimo.
Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme in Verbindung
mit dem beigefügten Teilegutachten:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn
nicht unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder wenn festgelegte Auflagen nicht eingehalten werden.
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Es werden folgende Werkzeuge und Materialien benötigt:
Bohrmaschine, Stahlbohrer 3.0, 5.1, 8.0, 10.0 mm, Stichsäge mit Metallsägeblatt, Filzstift, Bandmaß,
Meißel, Kartuschenpistole, Klebeband, Teppichmesser, Nietzange für Stahlnieten 5mm, Metallfeile,
Schraubenschlüssel 13, Schraubendreher, Schutzbrille, Arbeitshandschuhe, Korrosionsschutzfarbe,
4 Spannzwingen. Sikaflex-Entferner Artnr.29416 oder anderer geeigneter Verdünner. Sikaflex-
Haftreiniger Artnr.29415. Schleifvlies oder vergleichbares. REIMO-Einbaurahmen
Artnr.23132
Empfohlenes Zubehör:
Schlafdachbett Artnr.23151*
* = Ausführungsvariante
C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Reimo 23150 Serie
Inhaltszusammenfassung für Reimo 23150 Serie
- Seite 1 Führen Sie die Montage nur in der beschrieben Reihenfolge durch. Bei Nichtbeachtung dieser Montageanleitung und Änderungen an Dach, Rahmen und Verschluss-System erlischt jegliche Haftung für entstehende Schäden sowie alle Garantie- und Gewährleistungsansprüche durch und von Reimo. Hinweise für den Fahrzeughalter Unverzügliche Durchführung und Bestätigung der Änderungsabnahme in Verbindung mit dem beigefügten Teilegutachten:...
- Seite 2 Ablüftzeit: min. 10Min. / max. 2Std.) behandeln. ◼ Den Rahmen mit Sikaflex bestreichen und wieder einsetzen. ◼ Den Rahmen mit den Nieten befestigen. ◼ Das Fahrzeug von den Metallspänen gründlich reinigen. Tipp: Das austretende Sikaflex sofort entfernen. Überprüfen Sie die wiederhergestellten Originalverbindungen! C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09...
- Seite 3 ◼ Die Position der Zeltbalgleisten der nachfolgenden Zeichnung entnehmen. ◼ Fixieren Sie die Zeltbalgleiste mit den mitgelieferten Schrauben an wenigen Punkten und bohren umlaufend alle 10cm die Leisten vor ( 3,0mm). ◼ Die Schienen entfernen und das Fahrzeug von den Spänen reinigen. C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09...
-
Seite 4: Ausrichten Des Schlafdaches
◼ Alle Bohrungen erst 6.0 vorbohren dann 8.5 aufbohren. ◼ Dämpferhalter in Position verschrauben. ◼ Das Dach wieder auflegen und die Scheren verschrauben. ◼ Dach aufstellen und Dämpfer auf die Dämpferhalter aufdrücken. ◼ Rund um die Mechanik und den Dämpferhalter gründlich absilikonieren. C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09... - Seite 5 Finger als Hohlkehle glätten. Dichtheit kontrollieren. Eventuell die Karosserie vorher mit Klebeband abkleben). ◼ Nach Aushärtung des Silikons das Restmaterial des Zeltbalgs von innen an der Schiene abschneiden. Die Schnittkanten ebenfalls absilikonieren. C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09...
-
Seite 6: Montage Von Verkleidung
Nehmen Sie dazu einfach die Finger und Sika Abglättmittel N oder eine Seifenlauge. Ziehen Sie das Abdeckband sofort nach dem Verkleben ab und streichen vorsichtig die Ränder glatt. Für dauerhafte UV-Beständigkeit sollten Sie schwarzes Sikaflex 221 verwenden oder andernfalls die Verklebenaht lackieren. C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09... - Seite 7 Weise auf dem Stand der Zeit zu halten. Für Kritik oder Anregungen stehen wir Ihnen rund um die Uhr unter der Faxnr. 06103/481695 dankbar zur Verfügung. Mit freundlichen Grüßen REIMO Reisemobilcenter GmbH Boschring 10 - 63329 Egelsbach Ihr REIMO - Team C:\Collaboration\Workspace\Reimo\2022\02\doc\W0002191-000_01.doc Rev.1.1 vom 03.03.09...
-
Seite 8: Einbaubestätigung Zur Vorlage Bei Der Änderungsabnahme
Einbaubestätigung zur Vorlage bei der Änderungsabnahme Hiermit bestätigte ich, dass ich das folgende Reimo Schlafdach gemäß der Montagerichtlinie 23150 Rev. 1.1 vom 03.03.2009 der Fa. Reimo Reisemobilcenter GmbH montiert habe. Dachtyp: Superflach, vorne hoch Produktnummer: 23750* (einlaminiert, Fahrerhausbereich innen) Produktionsziffer: ..........
