4.2.3 Koppelrelais
Wichtige Hinweise zur Verwendung von Koppelrelais
Die meisten generischen 12-VDC-Relais verbrauchen viel zu viel Strom und sind daher
nicht für unsere Controller geeignet.
Der Spulenwiderstand ist im Allgemeinen zu niedrig und der zur Aktivierung des Relais
erforderliche Strom übersteigt den Maximalwert von 20 mA eines Analogausgangs.
Wenn Koppelrelais an den Analog-Ausgängen verwendet werden, dann ist sicher zu stellen,
dass die Stromaufnahme unter dem maximalen Strom (20 mA) pro Analog-Ausgang bleibt.

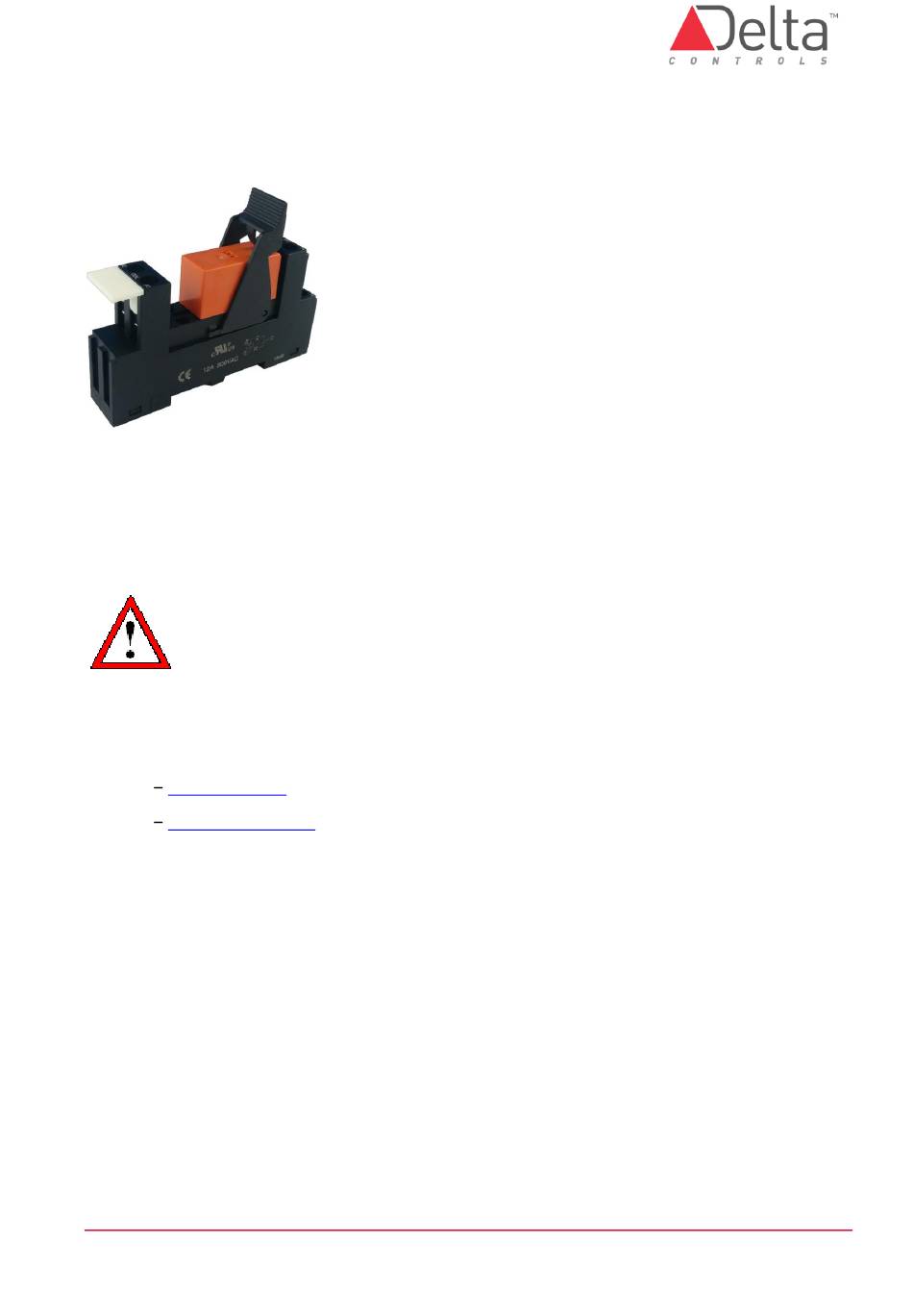

Folgendes Relais kann aus dem Feldgeräteangebot von Delta bezogen werden:
Wieland
430233
Relais (SPDT)
430231
Sockel für
Der Spulenwiderstand des Wieland-Relais beträgt 576 Ohm. Bei 10 VDC Ausgang führt
dies zu einem Ausgangsstrom von 17,4 mA.
Die Relaiskontakte sind für eine maximale Spannung von 250 VAC und einen maximalen
Strom von 10 Ampere ausgelegt.
DE-eBM-440I Installationsanleitung.docx
Relais, das auf einer DIN-Schiene montiert wird
© Delta Controls Germany 2023
Seite 17
