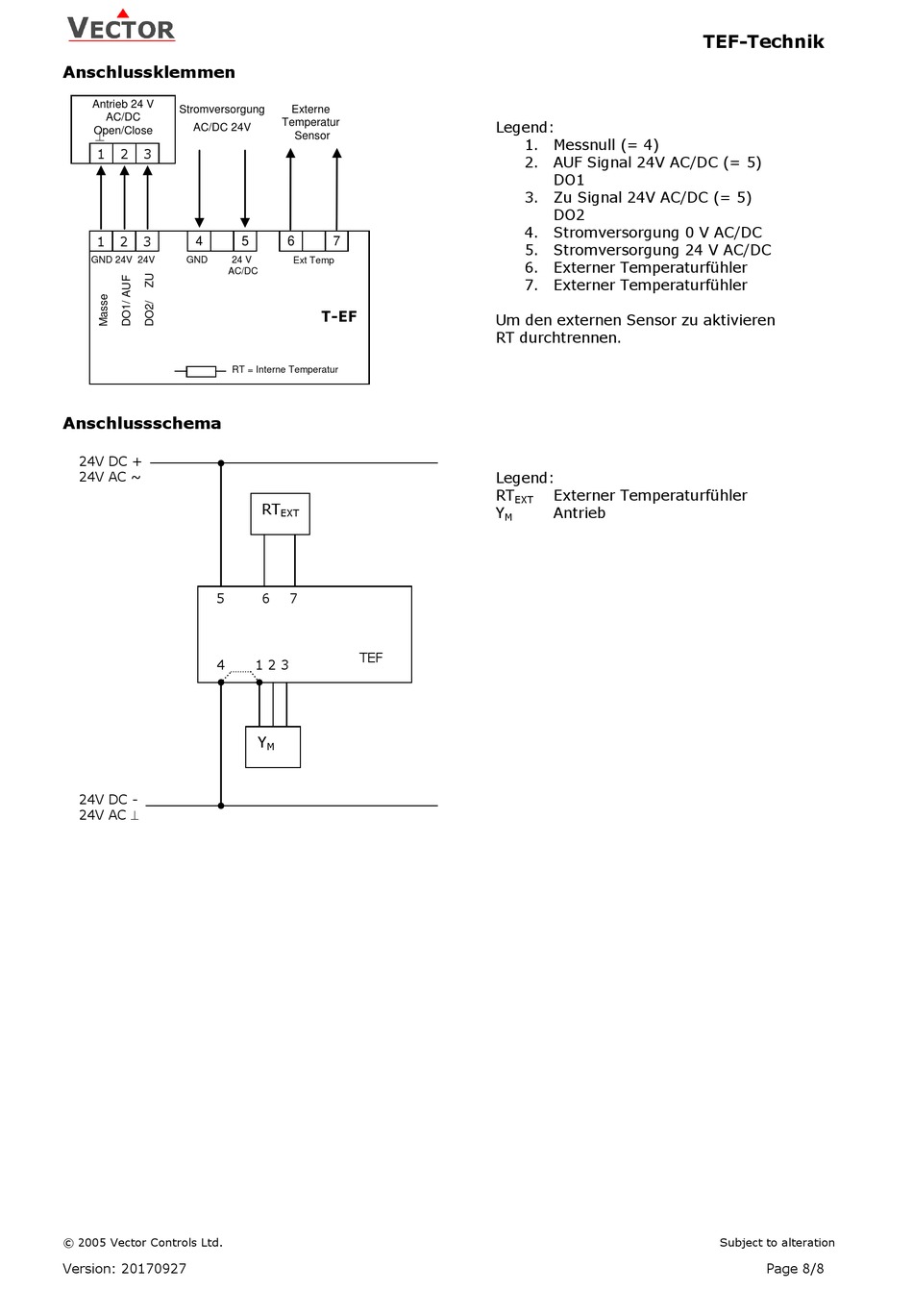

Anschlussklemmen

Antrieb 24 V
Stromversorgung
AC/DC
AC/DC 24V
Open/Close 
1 2 3
1 2 3
4
GND 24V 24V GND 24 V
AC/DC
RT = Interne Temperatur

Anschlussschema

24V DC +
24V AC ~
5
4
24V DC -
24V AC 
© 2005 Vector Controls Ltd.
Version: 20170927
Externe
Temperatur
Sensor
5 6 7
Ext Temp
T-EF
RT
EXT
6 7
TEF
1 2 3
Y
M
Legend:
1. Messnull (= 4)
2. AUF Signal 24V AC/DC (= 5)
DO1
3. Zu Signal 24V AC/DC (= 5)
DO2
4. Stromversorgung 0 V AC/DC
5. Stromversorgung 24 V AC/DC
6. Externer Temperaturfühler
7. Externer Temperaturfühler
Um den externen Sensor zu aktivieren
RT durchtrennen.
Legend:
RT Externer Temperaturfühler
EXT
Y Antrieb
M
TEF-Technik
