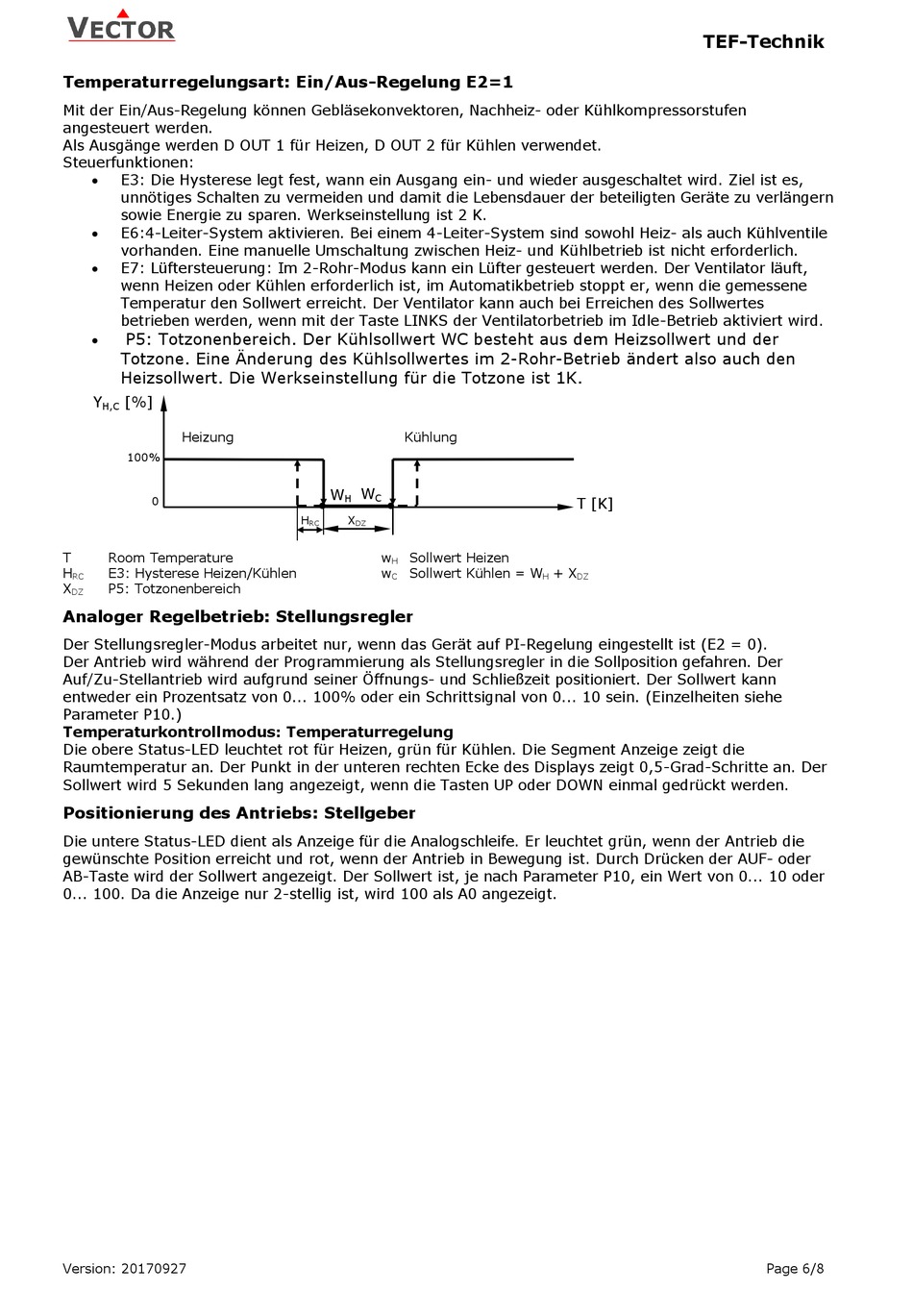

Temperaturregelungsart: Ein/Aus-Regelung E2=1

Mit der Ein/Aus-Regelung können Gebläsekonvektoren, Nachheiz- oder Kühlkompressorstufen
angesteuert werden.
Als Ausgänge werden D OUT 1 für Heizen, D OUT 2 für Kühlen verwendet.
Steuerfunktionen:
 E3: Die Hysterese legt fest, wann ein Ausgang ein- und wieder ausgeschaltet wird. Ziel ist es,
unnötiges Schalten zu vermeiden und damit die Lebensdauer der beteiligten Geräte zu verlängern
sowie Energie zu sparen. Werkseinstellung ist 2 K.
 E6:4-Leiter-System aktivieren. Bei einem 4-Leiter-System sind sowohl Heiz- als auch Kühlventile
vorhanden. Eine manuelle Umschaltung zwischen Heiz- und Kühlbetrieb ist nicht erforderlich.
 E7: Lüftersteuerung: Im 2-Rohr-Modus kann ein Lüfter gesteuert werden. Der Ventilator läuft,
wenn Heizen oder Kühlen erforderlich ist, im Automatikbetrieb stoppt er, wenn die gemessene
Temperatur den Sollwert erreicht. Der Ventilator kann auch bei Erreichen des Sollwertes
betrieben werden, wenn mit der Taste LINKS der Ventilatorbetrieb im Idle-Betrieb aktiviert wird.
P5: Totzonenbereich. Der Kühlsollwert WC besteht aus dem Heizsollwert und der

Totzone. Eine Änderung des Kühlsollwertes im 2-Rohr-Betrieb ändert also auch den
Heizsollwert. Die Werkseinstellung für die Totzone ist 1K.
Y [%]
H,C
Heizung
100%
0
T Room Temperature
H E3: Hysterese Heizen/Kühlen
RC
X P5: Totzonenbereich
DZ
Analoger Regelbetrieb: Stellungsregler
Der Stellungsregler-Modus arbeitet nur, wenn das Gerät auf PI-Regelung eingestellt ist (E2 = 0).
Der Antrieb wird während der Programmierung als Stellungsregler in die Sollposition gefahren. Der
Auf/Zu-Stellantrieb wird aufgrund seiner Öffnungs- und Schließzeit positioniert. Der Sollwert kann
entweder ein Prozentsatz von 0... 100% oder ein Schrittsignal von 0... 10 sein. (Einzelheiten siehe
Parameter P10.)
Temperaturkontrollmodus: Temperaturregelung
Die obere Status-LED leuchtet rot für Heizen, grün für Kühlen. Die Segment Anzeige zeigt die
Raumtemperatur an. Der Punkt in der unteren rechten Ecke des Displays zeigt 0,5-Grad-Schritte an. Der
Sollwert wird 5 Sekunden lang angezeigt, wenn die Tasten UP oder DOWN einmal gedrückt werden.

Positionierung des Antriebs: Stellgeber

Die untere Status-LED dient als Anzeige für die Analogschleife. Er leuchtet grün, wenn der Antrieb die
gewünschte Position erreicht und rot, wenn der Antrieb in Bewegung ist. Durch Drücken der AUF- oder
AB-Taste wird der Sollwert angezeigt. Der Sollwert ist, je nach Parameter P10, ein Wert von 0... 10 oder
0... 100. Da die Anzeige nur 2-stellig ist, wird 100 als A0 angezeigt.
