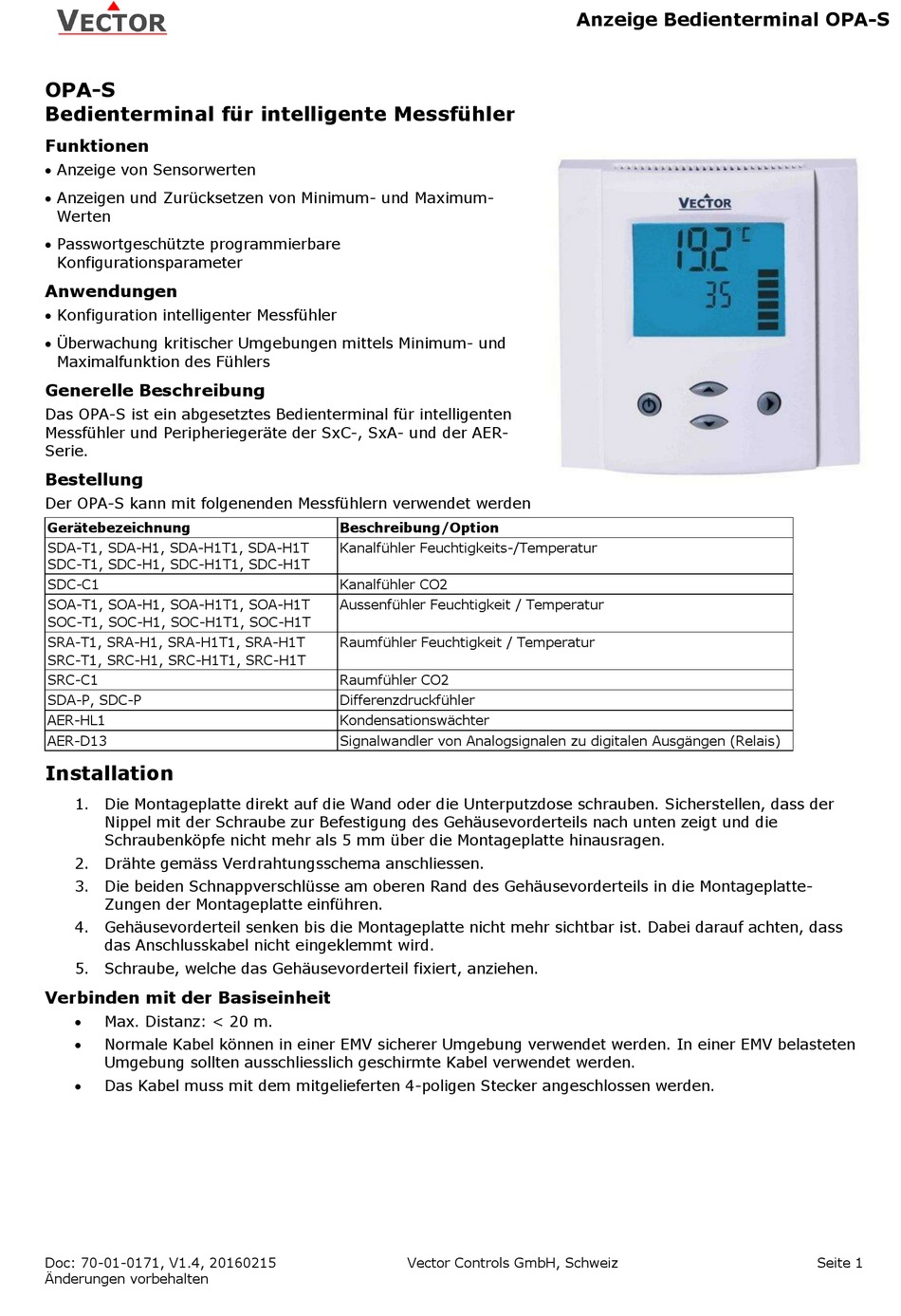

OPA-S
Bedienterminal für intelligente Messfühler
Funktionen
Anzeige von Sensorwerten
Anzeigen und Zurücksetzen von Minimum- und Maximum-
Werten
Passwortgeschützte programmierbare
Konfigurationsparameter
Anwendungen
Konfiguration intelligenter Messfühler
Überwachung kritischer Umgebungen mittels Minimum- und
Maximalfunktion des Fühlers
Generelle Beschreibung
Das OPA-S ist ein abgesetztes Bedienterminal für intelligenten
Messfühler und Peripheriegeräte der SxC-, SxA- und der AER-
Serie.
Bestellung
Der OPA-S kann mit folgenenden Messfühlern verwendet werden
Gerätebezeichnung
SDA-T1, SDA-H1, SDA-H1T1, SDA-H1T
SDC-T1, SDC-H1, SDC-H1T1, SDC-H1T
SDC-C1
SOA-T1, SOA-H1, SOA-H1T1, SOA-H1T
SOC-T1, SOC-H1, SOC-H1T1, SOC-H1T
SRA-T1, SRA-H1, SRA-H1T1, SRA-H1T
SRC-T1, SRC-H1, SRC-H1T1, SRC-H1T
SRC-C1
SDA-P, SDC-P
AER-HL1
AER-D13
Installation
1. Die Montageplatte direkt auf die Wand oder die Unterputzdose schrauben. Sicherstellen, dass der
Nippel mit der Schraube zur Befestigung des Gehäusevorderteils nach unten zeigt und die
Schraubenköpfe nicht mehr als 5 mm über die Montageplatte hinausragen.
2. Drähte gemäss Verdrahtungsschema anschliessen.
3. Die beiden Schnappverschlüsse am oberen Rand des Gehäusevorderteils in die Montageplatte-
Zungen der Montageplatte einführen.
4. Gehäusevorderteil senken bis die Montageplatte nicht mehr sichtbar ist. Dabei darauf achten, dass
das Anschlusskabel nicht eingeklemmt wird.
5. Schraube, welche das Gehäusevorderteil fixiert, anziehen.
Verbinden mit der Basiseinheit
Max. Distanz: < 20 m.
Normale Kabel können in einer EMV sicherer Umgebung verwendet werden. In einer EMV belasteten
Umgebung sollten ausschliesslich geschirmte Kabel verwendet werden.
Das Kabel muss mit dem mitgelieferten 4-poligen Stecker angeschlossen werden.
Doc: 70-01-0171, V1.4, 20160215
Änderungen vorbehalten
Beschreibung/Option
Kanalfühler Feuchtigkeits-/Temperatur
Kanalfühler CO2
Aussenfühler Feuchtigkeit / Temperatur
Raumfühler Feuchtigkeit / Temperatur
Raumfühler CO2
Differenzdruckfühler
Kondensationswächter
Signalwandler von Analogsignalen zu digitalen Ausgängen (Relais)
Vector Controls GmbH, Schweiz
Anzeige Bedienterminal OPA-S
Seite 1
