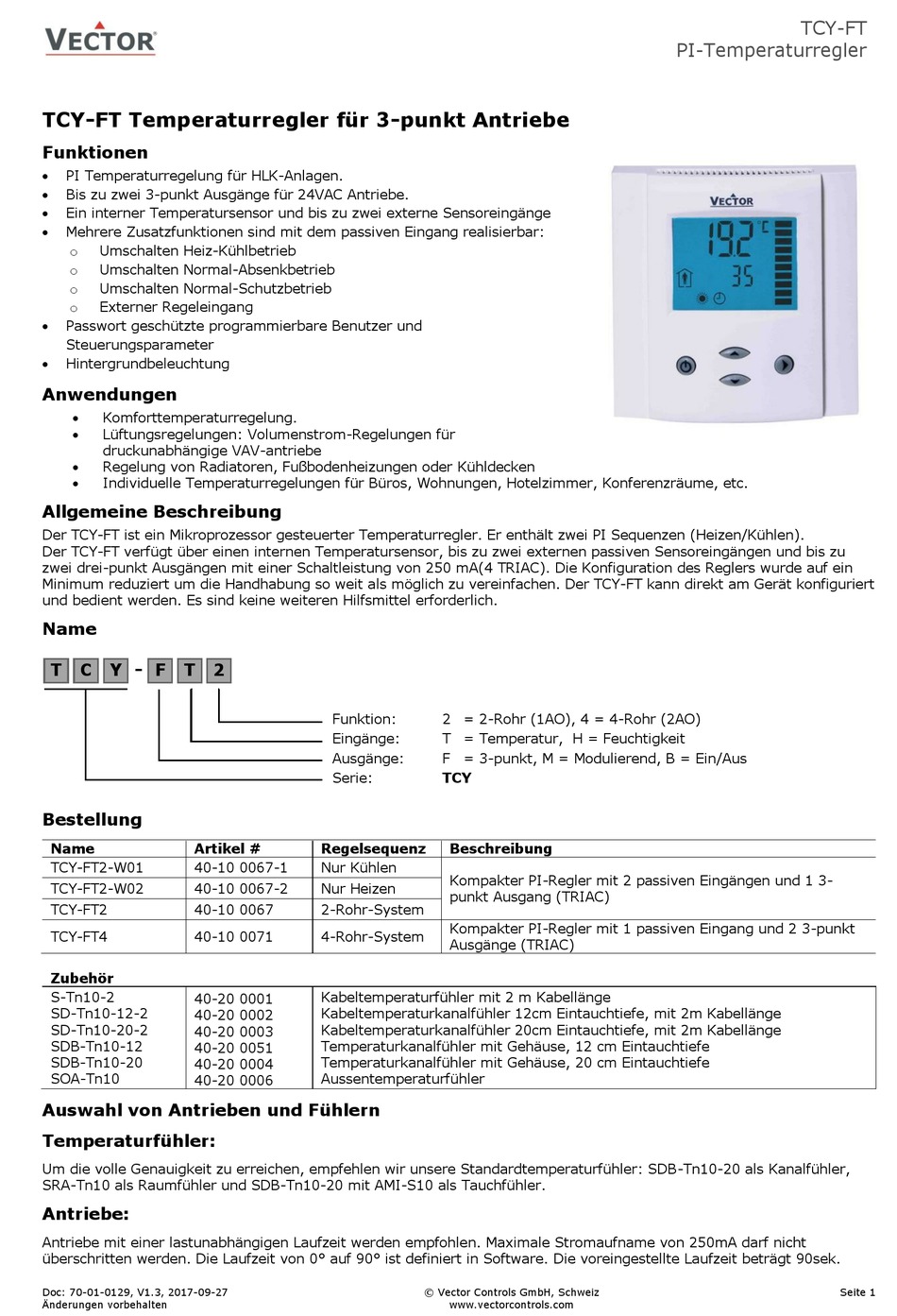

Vector TCY-FT Bedienungsanleitung

TCY-FT Temperaturregler für 3-punkt Antriebe
Funktionen
 PI Temperaturregelung für HLK-Anlagen.
 Bis zu zwei 3-punkt Ausgänge für 24VAC Antriebe.
 Ein interner Temperatursensor und bis zu zwei externe Sensoreingänge
 Mehrere Zusatzfunktionen sind mit dem passiven Eingang realisierbar:
Umschalten Heiz-Kühlbetrieb
o
Umschalten Normal-Absenkbetrieb
o
Umschalten Normal-Schutzbetrieb
o
Externer Regeleingang
o
 Passwort geschützte programmierbare Benutzer und
Steuerungsparameter
 Hintergrundbeleuchtung
Anwendungen
 Komforttemperaturregelung.
 Lüftungsregelungen: Volumenstrom-Regelungen für
druckunabhängige VAV-antriebe
 Regelung von Radiatoren, Fußbodenheizungen oder Kühldecken
 Individuelle Temperaturregelungen für Büros, Wohnungen, Hotelzimmer, Konferenzräume, etc.
Allgemeine Beschreibung
Der TCY-FT ist ein Mikroprozessor gesteuerter Temperaturregler. Er enthält zwei PI Sequenzen (Heizen/Kühlen).
Der TCY-FT verfügt über einen internen Temperatursensor, bis zu zwei externen passiven Sensoreingängen und bis zu
zwei drei-punkt Ausgängen mit einer Schaltleistung von 250 mA(4 TRIAC). Die Konfiguration des Reglers wurde auf ein
Minimum reduziert um die Handhabung so weit als möglich zu vereinfachen. Der TCY-FT kann direkt am Gerät konfiguriert
und bedient werden. Es sind keine weiteren Hilfsmittel erforderlich.
Name
- F
T C Y T
Bestellung
Name Artikel #
TCY-FT2-W01 40-10 0067-1
TCY-FT2-W02 40-10 0067-2
TCY-FT2 40-10 0067
TCY-FT4 40-10 0071
Zubehör
S-Tn10-2
40-20 0001
SD-Tn10-12-2
40-20 0002
SD-Tn10-20-2
40-20 0003
SDB-Tn10-12
40-20 0051
SDB-Tn10-20
40-20 0004
SOA-Tn10
40-20 0006
Auswahl von Antrieben und Fühlern
Temperaturfühler:
Um die volle Genauigkeit zu erreichen, empfehlen wir unsere Standardtemperaturfühler: SDB-Tn10-20 als Kanalfühler,
SRA-Tn10 als Raumfühler und SDB-Tn10-20 mit AMI-S10 als Tauchfühler.
Antriebe:
Antriebe mit einer lastunabhängigen Laufzeit werden empfohlen. Maximale Stromaufname von 250mA darf nicht
überschritten werden. Die Laufzeit von 0° auf 90° ist definiert in Software. Die voreingestellte Laufzeit beträgt 90sek.
Doc: 70-01-0129, V1.3, 2017-09-27
Änderungen vorbehalten
2
Funktion:
Eingänge:
Ausgänge:
Serie:
Regelsequenz
Nur Kühlen
Nur Heizen
2-Rohr-System
4-Rohr-System
Kabeltemperaturfühler mit 2 m Kabellänge
Kabeltemperaturkanalfühler 12cm Eintauchtiefe, mit 2m Kabellänge
Kabeltemperaturkanalfühler 20cm Eintauchtiefe, mit 2m Kabellänge
Temperaturkanalfühler mit Gehäuse, 12 cm Eintauchtiefe
Temperaturkanalfühler mit Gehäuse, 20 cm Eintauchtiefe
Aussentemperaturfühler
2 = 2-Rohr (1AO), 4 = 4-Rohr (2AO)
T = Temperatur, H = Feuchtigkeit
F = 3-punkt, M = Modulierend, B = Ein/Aus
TCY
Beschreibung
Kompakter PI-Regler mit 2 passiven Eingängen und 1 3-
punkt Ausgang (TRIAC)
Kompakter PI-Regler mit 1 passiven Eingang und 2 3-punkt
Ausgänge (TRIAC)
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
TCY-FT
PI-Temperaturregler
Seite 1
